高消光比
光纤放大器
低插入损耗
光纤通信系统
高回波损耗

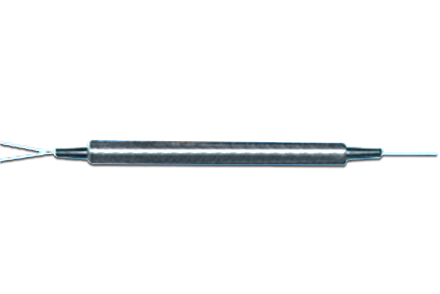

| 保偏光纤Tap隔离器 | |||
| 产品特点 | 产品应用 | |
|
| ||
|
| ||
| |||
| 指 标 | ||||
| 级数 | 单位 | P级 | A级 | |
| 中心波长 (λc) | nm | 1310,1480 or 1550 | ||
| 带宽 | nm | ±15 | ||
| 附加损耗 | 最小值 | dB | 0.8 | 0.9 |
| 消光比 | 典型值 | dB | 20 | 20 |
| 峰值隔离度 | 最小值 | dB | 40 | 55 |
| 隔离度, λc±10nm, 23°C | 典型值 | dB | 30 | 45 |
| 回波损耗 | 最小值 | dB | 50 | |
| 工作功率 (连续功率) | 最大值 | mW | 300 | |
| 可承受拉力 | 最大值 | N | 5 | |
| 方向性 | dB | 50 | ||
| 工作温度 | °C | -5 to +70 | ||
| 储存温度 | °C | -40 to +85 | ||
每加一个连接器，插入损耗增加0.3dB，回波损耗降低5dB，消光比降低2dB。 连接器卡键对准慢轴，光路对准慢轴，快轴截止。
| 分光比及误差对应 | |
| 分光比 | 最大分光比误差 (%) |
| 1/99 | ±0.2 |
| 2/98 | ±0.4 |
| 4/96 | ±0.8 |
| 5/95 | ±1.0 |
| 90/10 | ±2.0 |
| 光纤类型 | Tap Port |
| Type 1 | G652 or Equivalent Fiber |
| Type 2 | Panda Fiber |

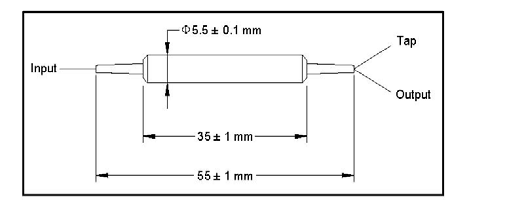

| 封装尺寸 |
 |
| 订购信息 | ||||||||||||
| P | M | T | I | |||||||||
| 级数 D=Dual S=Single | 中心波长 4=1550nm 5=1480nm 7=1310nm | 分光比 01=1:99 02=2:98 04=4:96 05=5:95 10=90:10 | 尾纤类型 S=250μm bare fiber pigtail M=0.9mm loose tube | 光纤类型 1=Type 1 2=Type 2 | 尾纤长度 0=0.5m 1=0.75m 2=1.0m | 连接器 0=None 3=FC/APC 5=SC/APC 7=FC/UPC 8=SC/UPC | 工作轴 F=Fast axis blocked | |||||
备注： 所有指标都是不含连接器，如有变更恕不提前通知。
