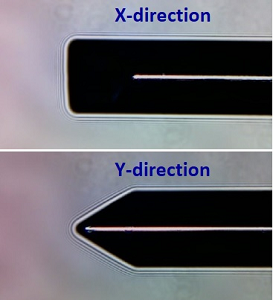

楔形透镜光纤
		产品特点	产品应用
		低损耗	对具有细长型光斑的激光器芯片进行光纤耦合，透镜与激光器芯片进行很好的模场匹配以达到高耦合效率
		高耦合效率
		高精度

指 标
参数	单位	数值
光纤类型	/	常规单模/多模/保偏光纤，客供特种光纤
角度	°	（50°~120°）±2°
曲率半径	μm	5~15±1 μm或客户指定尺寸
剥纤长度	mm	>5±1mm
轴偏差	°	≤1.5°
抗反射膜	/	780,830,840,980,1310,1480,1550nm波长的最大反射率0.3%

封装尺寸图

订购信息

W

L

O

F

光纤类型 1=G652 or equivalent 4=105/125MMF 5=980-20 or equivalent 6=HI060 or equivalent S=Specify

楔角角度 50=50° 60=60° ...... H0=100° H1=110° H2=120° SS=Specify

曲率半径 5=5um 6=6um 7=7um 8=8um 9=9um S=Specify

剥纤长度 1=5mm 2=10mm 3=15mm 4=20mm S=Specify

抗反射膜 1=780nm 2=830nm 4=840nm 5=980nm 6=1310nm 7=1480nm 8=1550nm S=Specify

尾纤类型 S=250um Bare Fiber M=900um Loose Tube S=Specify

尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify

连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 7=FC/UPC
