低损耗
高耦合效率
| 锥形透镜光纤 | |||
| 产品特点 | 产品应用 | |

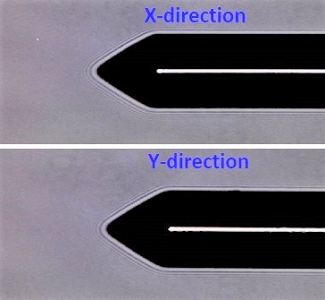

| 锥形透镜光纤是通过精密研磨设备在光纤的端面研磨成锥形，后经特殊加工手段在其尖端加工出光学微球透镜，从而达到扩大光纤数值孔径，增加吸收光能力的目的。 | 各种类型激光器的耦合 | ||
| |||
| |||
| 高精度 | |||
| 指 标 | |||||
| 参数 | 单位 | 数值 | |||
| 光纤类型 | / | 常规单模/多模/保偏光纤，客供特种光纤 | |||
| 角度 | ° | （50°~100°）±2° | |||
| 曲率半径 | μm | 7~8±1μm或客户指定尺寸 | |||
| 剥纤长度 | mm | >5±1mm | |||
| 抗反射膜 | / | 780,830,840,980,1310,1480,1550nm波长的最大反射率0.3% | |||

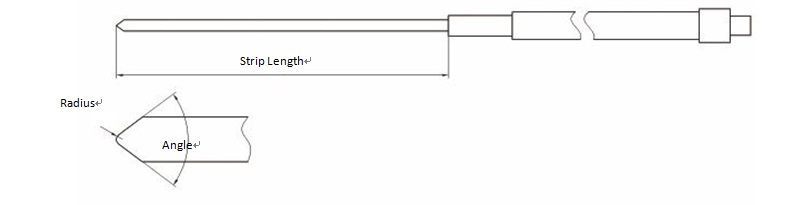

| 封装尺寸图 |
 |
| 订购信息 | ||||||||||||
| T | L | O | F | |||||||||
| 光纤类型 1=G652 or equivalent 5=980-20 or equivalent 6=HI060 or equivalent 9=HI780 S=Specify | 角度 50=50° 60=60° ...... 90=90° H0=100° S=Specify | 曲率半径 6=6μm 7=7μm 8=8μm 9=9μm S=Specify | 剥纤长度 1=5mm 2=10mm 3=15mm 4=20mm S=Specify | 抗反射膜 1=780nm 2=830nm 4=840nm 5=980nm 6=1310nm 7=1480nm 8=1550nm S=Specify | 尾纤类型 S=250um bare fiber M=900um loose tube | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 7=FC/UPC | |||||
