长焦距透镜光纤
产品特点产品应用

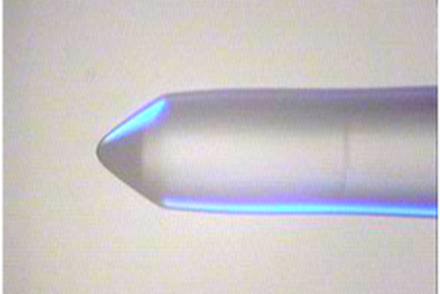

长焦距透镜光纤首先通过在光纤端面熔接上一段渐变折射率光纤，然后通过精密研磨设备在光纤的端面研磨成锥形，然后在其尖端加工出光学微球透镜。由于渐变折射段光纤的作用，光斑被扩大后再借由尖端的球透镜汇聚，从而达到延长工作距离的作用，提高耦合效率。

  • 对具有低数值孔径和长工作距离的激光器进行耦合

  • 熔接面是渐变光纤

  • 球面透镜

长工作距离
指 标
参数单位数值
光纤类型/常规单模/多模/保偏光纤，客供特种光纤
角度°（30°~120°）±2°
曲率半径μm15~22±1 μm或客户指定尺寸
剥纤长度mm>8±1mm
模场直径μm>2.5μm
工作距离μm>20μm
熔接长度μm客户指定尺寸±25μm

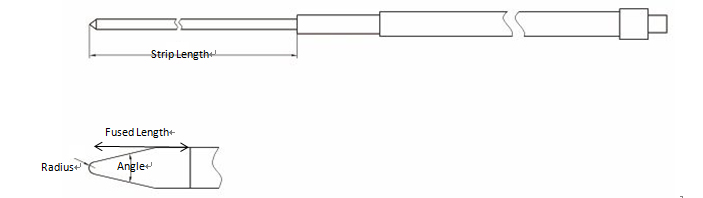

封装尺寸图
订购信息
LFLF












光纤类型
1=G652 or
equivalent
5=980-20 or
equivalent
6=HI060 or
equivalent
9=HI780
S=Specify		角度
30=30°
40=40°
......
90=90°
H0=100°
H1=110°
H2=120°
SS=Specify		曲率半径
15=15μm
16=16μm
......
22=22μm
SS=Specify		剥纤长度
1=5mm
2=10mm
3=15mm
4=20mm
S=Specify		尾纤类型
S=250um
bare fiber
M=900um
loose tube		尾纤长度
0=0.5m
1=0.75m
2=1.0m
3=1.5m
4=2.0m
S=Specify		连接器
0=None
1=FC/PC
2=FC/SPC
3=FC/APC
7=FC/UPC
