高耦合效率
1313、1480、1550nm激光器装配
双曲率（X方向、Y方向）

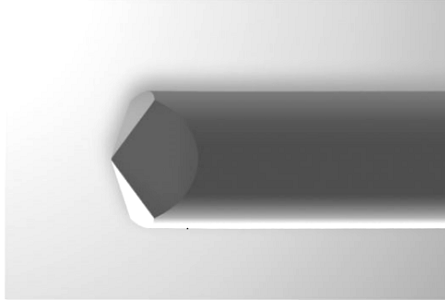

| 双曲率透镜光纤 | |||
| 产品特点 | 产品应用 | |
|
| ||
| 激光器或波导器件的光耦合 | ||
| 指 标 | |||||
| 参数 | 单位 | 数值 | |||
| 光纤类型 | / | 常规单模/多模/保偏光纤，客供特种光纤 | |||
| 角度 | ° | （50°~120°）±2° | |||
| 曲率半径 | μm | 3<R<20 | |||
| 剥纤长度 | mm | >5 | |||

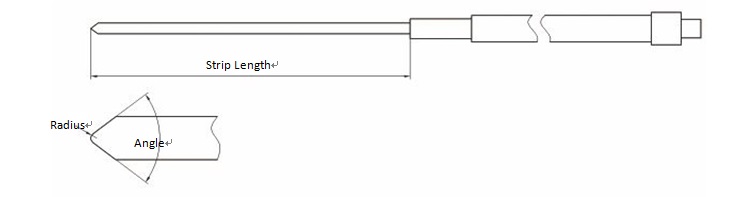

| 封装尺寸图 |
 |
| 订购信息 | ||||||||||||
| B | L | O | F | |||||||||
| 光纤类型 1=G652 or equivalent 4=105/125MMF 5=980-20 or equivalent 6=HI060 or equivalent S=Specify | 角度1 50=50° 60=60° ...... 90=90° H0=100° H1=110° H2=120° SS=Specify | 角度2 50=50° 60=60° ...... 90=90° H0=100° H1=110° H2=120° SS=Specify | 剥纤长度 1=5mm 2=10mm 3=15mm 4=20mm 5=25mm 6=30mm S=Specify | 尾纤类型 S=250um bare fiber M=900um loose tube | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 7=FC/UPC | ||||||
