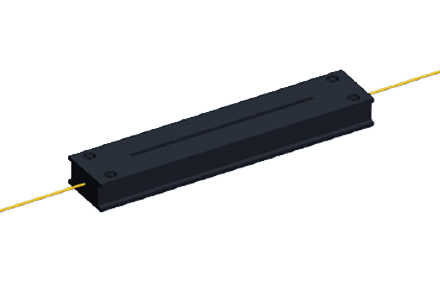

| 模式匹配器 | |||
| 产品特点 | 产品应用 | |
| 高功率耦合效率 |
| ||
|
| ||
|
| ||
| 客户自定义配置 | 工业和研究 | ||
| 指 标 | ||||||
| 参数 | 单位 | |||||
| 端口配置 | 1 x1 | |||||
| 信号端工作波长 | nm | 1030-1080 | 1530-1580 | |||
| 信号端插入损耗 | 最大值 | dB | 0.7 | |||
| 消光比 | 最小值 | dB | 18 | |||
| 回波损耗 | 最小值 | dB | 45 | |||
| 工作功率 | 最大值 | W | 5 | 10 | 25 | 50 |
| 工作温度 | °C | -5 to +75 | ||||
| 储存温度 | °C | -50 to +85 | ||||
| 封装尺寸 | mm | M13=65x12x7.4 | ||||
| M14=100x15x10 | ||||||
| 常规配置 | ||||
| 信号端工作波长 | 泵浦端输入光纤 | 输出光纤 | 最大插入损耗(dB) | 信号插入损耗(dB) |
| 1030-1080 | SM1060 | 25/250 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | SM1060 | 25/250 0.11/0.46 | 0.5 | 0.1 |
| 1030-1080 | SM1060 | 20/400 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | PM980 | PM25/250 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | PM980 | PM25/250 0.11/0.46 | 0.5 | 0.1 |
| 1030-1080 | PM980 | PM20/400 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | 10/125 0.08/0.46 | 25/250 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | 10/125 0.08/0.46 | 25/250 0.11/0.46 | 0.5 | 0.1 |
| 1030-1080 | 10/125 0.08/0.46 | 20/400 0.06/0.46 | 0.5 | 0.1 |
| 1030-1080 | 10/125 0.08/0.46 | PM25/250 0.06/0.46 | 0.5 | 0.1 |
| 订购信息 | ||||||||||||
| M | F | A | 1 | 1 | ||||||||
| 中心波长 1=1030-1080 2=1530-1580 | 方向 1=Forward 2=Backward | 工作功率 05=5w 10=10w 25=20w 50=50w | 输入光纤类型 1=SM1060 2=PM980 3=10/125 0.08/0.46 4=PM10/125 0.08/0.46 5=PM 20/400 DC S= Specify | 输出光纤类型 1=25/250 0.11/0.46 2=20/400 0.06/0.46 3=PM25/250 0.06/0.46 4=PM25/250 0.11/0.46 5=20/400 0.06/0.46 S= Specify | 封装尺寸 P=M13 Q=M14 | 尾纤长度 0=0.5m 1=0.75m 2=1.0m S=Specify | ||||||
备注：1. 对于不同应用可以客户指定中心波长。
2. 所有指标均不含连接器，如有变更恕不另行通知。
