| 熔融拉锥单模光纤斜率滤波器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 | 光放大器 | ||
| 低偏振模色散 | 光纤测试系统 | ||
| 低插入损耗 | 光纤模组 | ||
| 性能稳定可靠 | 光纤到户 | ||
| 指 标 | ||||
| 参数 | 单位 | P级 | A级 | |
| 结构 | 1x1 | |||
| 带宽 | nm | +/-15, +/-20, +/-40nm | ||
| 斜率 | 典型值 | dB | 0.5, 1, 2, 3, 4, 5 | |
| 工作功率 | 最大值 | W | 2 | |
| 工作温度 | °C | -40 to +85 | ||
| 储存温度 | °C | -50 to +85 | ||
| 封装尺寸 | mm | S7=Ø3x60: for bare fiber | ||

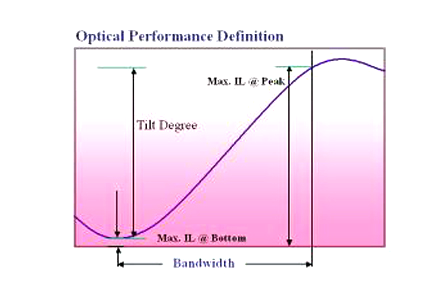

| 性能表 | ||||||
| 斜率 (dB) | 最大插入损耗 (dB) | |||||
| P级 | A级 | |||||
| 底部最大 插入损耗(dB) | 峰值最大 插入损耗 (dB) | 偏差 (dB) | 底部最大 插入损耗(dB) | 峰值最大 插入损耗(dB) | 偏差 (dB) | |
| 0.5 | 0.1 | 0.6 | +/-0.1 | 0.15 | 0.7 | +/-0.2 |
| 1.0 | 0.2 | 1.15 | +/-0.2 | 0.25 | 1.3 | +/-0.3 |
| 2.0 | 0.3 | 2.3 | +/-0.25 | 0.4 | 2.4 | +/-0.5 |
| 3.0 | 0.5 | 3.4 | +/-0.35 | 0.6 | 3.6 | +/-0.6 |
| 4.0 | 0.6 | 4.5 | +/-0.5 | 0.7 | 4.7 | +/-0.7 |
| 5.0 | 0.7 | 5.6 | +/-0.6 | 0.9 | 5.8 | +/-0.8 |
| 订购信息 | ||||||||||||
| S | T | T | ||||||||||
| 中心波长 2=1590nm 3=1570nm 4=1550nm 5=1480nm 6=1475nm 7=1310nm P=2000nm S=Specify | 带宽 1= ±15nm 2= ±20nm 3= ±30nm 4= ±40nm | 斜率 05=0.5dB 10=1.0dB 20=2.0dB 30=3.0dB 40=4.0dB 50=5.0dB | 斜率方向 P=Positive N=Negative | 级别 P=Premium A=A grade | 封装尺寸 6=S7 with 250μm bare fiber | 光纤类型 1=G652 or equivalent fiber | 尾纤长度 0=0.5m 1=0.75m 2=1.0m S=Specify | 连接器 0=None | ||||
备注：1. 对于不同应用可以客户指定中心波长。
2. 所有指标都是不含连接器，如有变更恕不提前通知。
