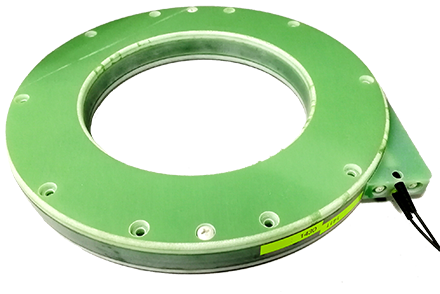

| 全光纤电流传感器光纤环 | |||
| 特点 | 应用 | |
| 全光纤结构 | 智能电网 | ||
| 轻便易于运输安装 | 轨道交通 | ||
| 冲击和振动不敏感 | 电解铝工业 | ||
| 长期的温度稳定性 | 局域电力控制系统 | ||
| 无需现场校正 | 超大脉冲电流监控系统 | ||
| 基本光学指标 | |||||||
| 参数 | 单位 | 指标 | |||||
| 中心波长 | nm | 1310, 1550 | |||||
| 带宽 | nm | ±30 | |||||
| 透射模式下的温度系数 | %/°C | ±0.002 | |||||
| 反射模式下的温度系数 | %/°C | ±0.004 | |||||
| 温度系数的线性偏差 | 典型值 | % | ±2 | ||||
| 插入损耗 | 典型值 | dB | 3.0 | ||||
| 插入损耗 | 最大值 | dB | 4.0 | ||||
| 模场直径 | 典型值 | um | 9.0±0.5 | ||||
| 工作温度 | °C | -40 to +85 | |||||
| 电压等级 | A (mm) | B (mm) | C (mm) | |
 | 1 For 110kV | 170 | 250 | 25 |
| 2 For 220kV | 280 | 360 | 25 | |
| 3 For 500kV | 560 | 640 | 25 | |
| 4 For 750kV | 800 | 900 | 30 | |
| 5 For 1000kV | 1200 | 1300 | 30 |
| 订购信息 | ||||||||||||
| C | O | I | L | 1 | 0 | |||||||
| 电压 1=110kV 2=220kV 3=500kV 4=750kV 5=1000kV | 传感模式 T=透射 R=反射 | 波长 4=1550nm 5=1480 nm 7=1310nm | 光纤类型 E= Panda | 尾纤类型 M=0.9mm loose tube L=3mm cable | 尾纤长度 1= 1.0 m 2= 2.0 m 3= 3.0 m | 连接器 0= None | ||||||
备注： 1. 对于不同应用客户可以指定波长。 2. 指标如有变更恕不提前通知。 3. 所有指标均为在室温下对中心波长进行的测试。
