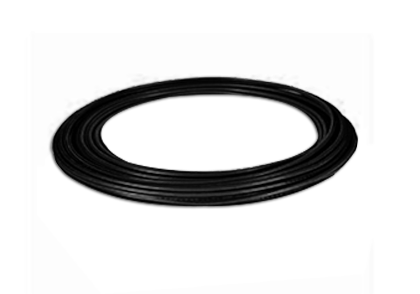

| 全光纤电流传感器柔性环 | |||
| 特点 | 应用 | |
| 低插入损耗 | 全光纤电流传感器 | ||
| 对温度不敏感 | 雷电传感器 | ||
| 高精度旋转螺距 | 偏振态控制器 | ||
| 高电流灵敏度 | 偏振态转换器 | ||
| 集成宽带波片 | |||

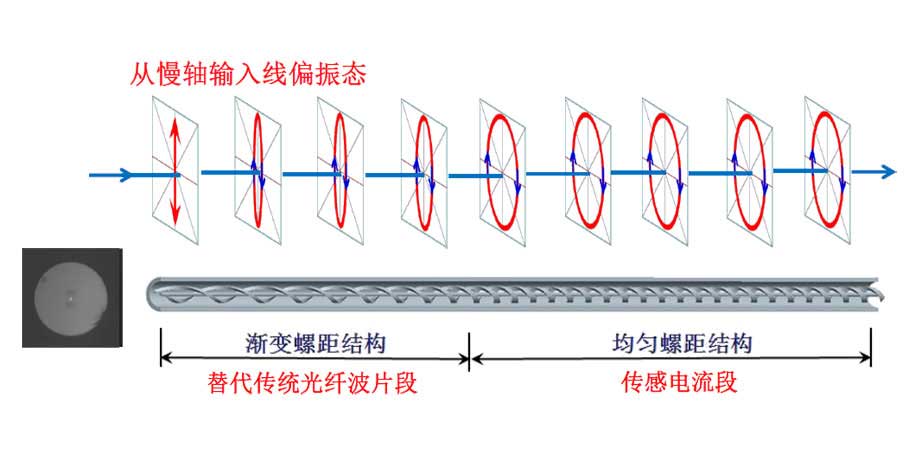

| 输入光信号的偏振态演变过程 |
 |
| 指 标 | |||||||
| 参数 | 单位 | 指标 | |||||
| 中心波长 | nm | 1310, 1480,1550 | |||||
| 带宽 | nm | ±30 | |||||
| 非旋转端光纤的旋转螺距长度 | mm | ∞ | |||||
| 快速旋转端的旋转螺距长度 | mm | 3.2 | |||||
| 插入损耗 | 最大值 | dB/meter | 0.1 | ||||
| 插入损耗 | 典型值 | dB/meter | 0.06 | ||||
| 模场直径 | 典型值 | um | 9.0±0.5 | ||||
| 曲率半径 | 最小值 | mm | 75 | ||||
| 工作温度 | °C | -40 to +70 | |||||
| 温度特性 |
 |

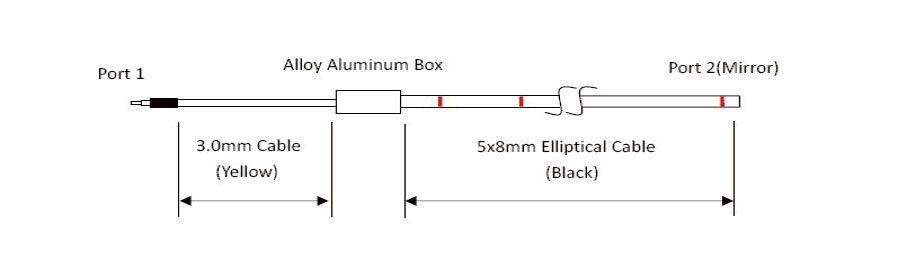

| 示意图 |
 |
| 订购信息 | ||||||||||||
| S | P | U | N | R | 1 | 0 | ||||||
| 波长 4=1550nm 5=1480nm 7=1310nm S=Specify | 光纤类型 P= Panda Fiber E= E-core Fiber | 尾纤类型 M=0.9mm loose tube L=3mm cable | 尾纤长度 0= 0.5 m 1= 1.0 m 2= 2.0 m 3= 3.0 m … 9= 9.0 m 10= 10.0 m | 连接器Port1 0=None 1=FC/PC 2=FC/UPC 3=FC/APC | 连接器 Port2 4=Mirror | |||||||
备注： 1. 对于不同应用客户可以指定波长。 2. 指标如有变更恕不提前通知。 3. 所有指标均为在室温下对中心波长进行的测试。
