image.png产品特点

● 工作波长范围宽 &温度范围广

● 低插入损耗

● 偏振相关损耗及偏振模色散小

● 具有极高的可靠性和稳定性

● Telcordia GR-1221 & GR-1209

技术参数

项目

光学性能

规格

备注

1

衰减器类型

Bright or

Dark

Bright

Bright:最小插损@0V

Dark:最大衰减@0V

2

工作波长

nm

850±10


3

衰减范围

Min

dB

30

工作电压：≤±10V，方波

4

插入损耗

Max

dB

1.0


5

重复性@20dB

Max

dB

0.1


6

模式相关损耗@20dB20Minute

Max

dB

0.2


7

回波损耗

Min

dB

30


8

响应时间

Max

ms

5


9

最大可承受光功率

Max

mw

500



电学性能



规格

1

驱动电压（AC）

Max

V

15

2

功耗

Max

mw

10


机械性能



规格

1

光纤类型



50/125um、62.5/125um

2

Fiber Length

Min

m

1.0

备注：

*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效

**.指标若有更改，恕不另行通知。


推荐应用

在多模VOA后端接入一个5:95分束器，其中5%端口输出接多模PD，为监控

端，95%端口直接输出，为输出端。

通过监控端进行数据反算，控制输出电压，使输出端达到设定衰减值。

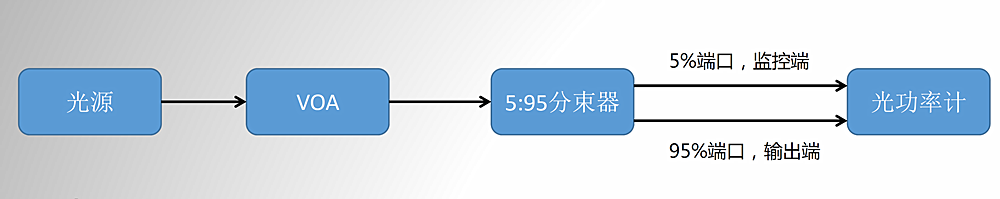

测试框图

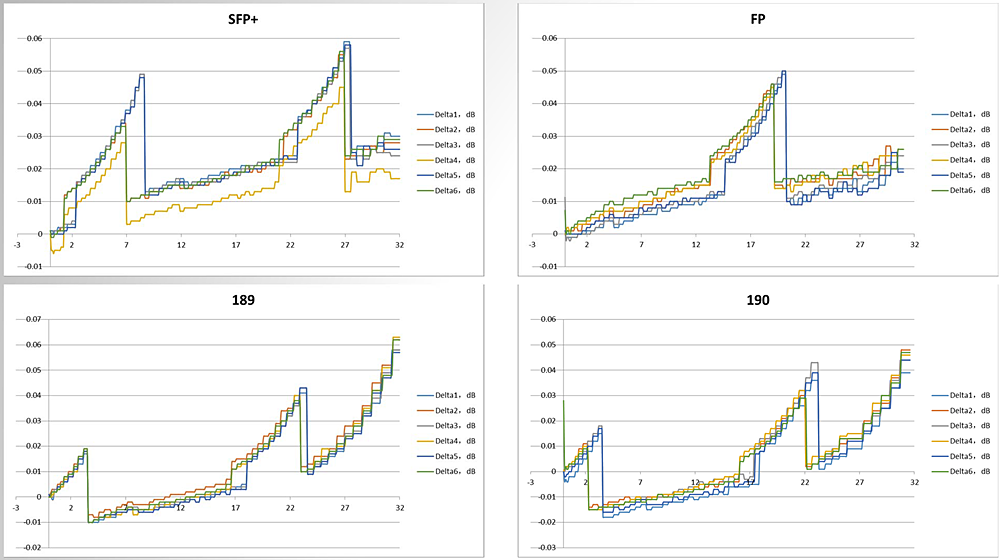

测试数据---衰减准确度



1. 横坐标为衰减值。

2. 纵坐标为：监控端推算衰减值与输出端实际衰减值差值。


推荐供电条件

1.连续方波驱动，频率：5KHZ,波形：方波

2.峰峰值：0-35V，占空比：50%

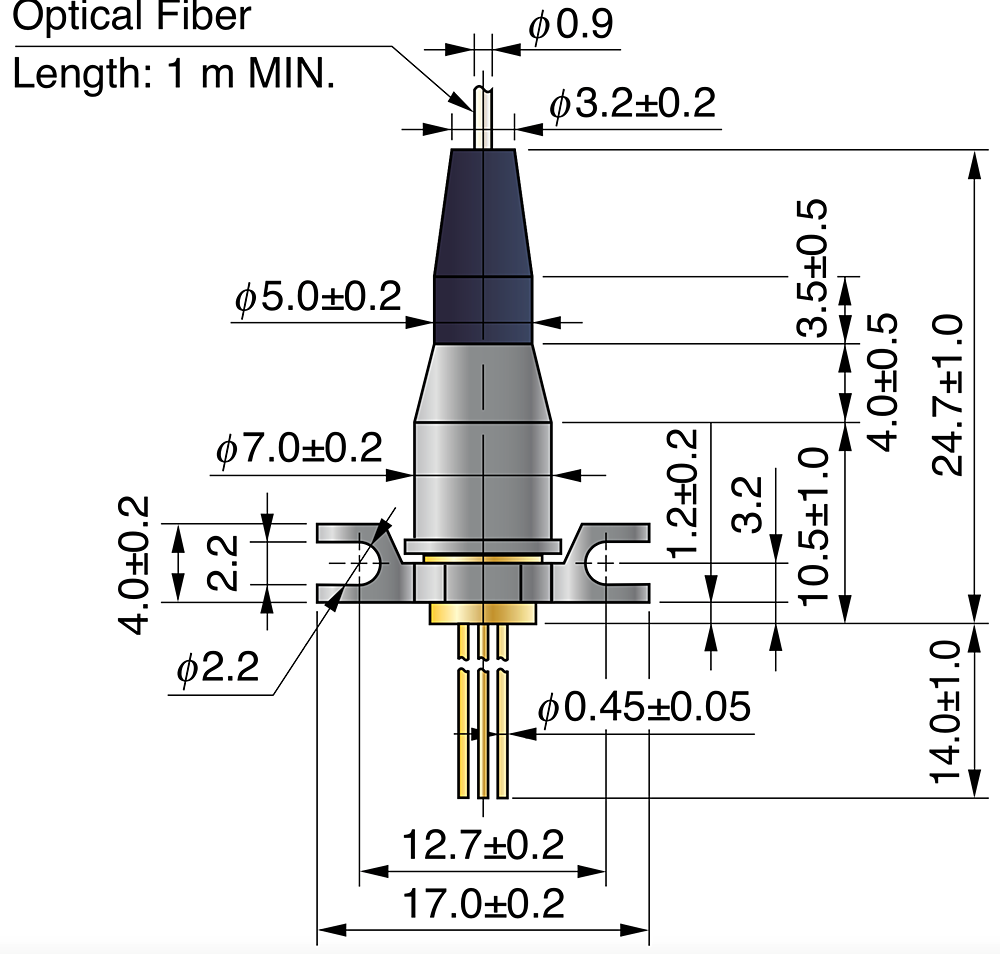

封装及尺寸


产品应用

● 多模产品测试

● 多模传输网络

● 功率均衡

● 接收机保护

● 相关仪器设备

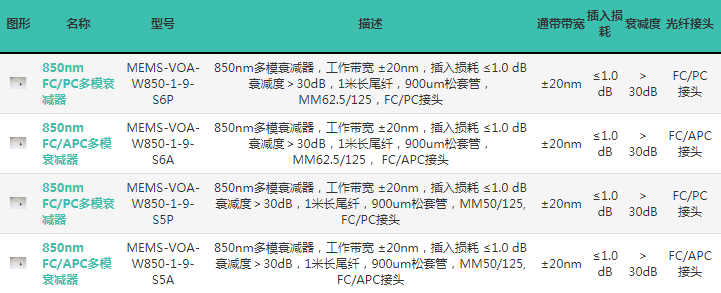

订购信息

MEMS-VOA- W□□□□ -☆-△-XX

W□□□□：Wavelength

850:850nm

1310:1310nm

1550:1550nm

1570:1570nm

1650:1650nm

☆ ：Pigtail Length

05:0.5m

1：1m

10:10m

△：Loose Tube

B:Bare Fiber

9:900um Loose Tube

20:2mm Loose Tube

30: 2mm Loose Tube

XX: Fiber and Connector Type

S5A=MM50/125+ FC/APC

S5P= MM50/125+ FC/PC

S6A=MM62.5/125+ FC/APC

S6P= MM62.5/125+ FC/PC
