产品特点

● 超高的绝对精度λ/1000 (0.6 nm)

● 数值孔径：0.55 (f# 0.91)

● 重复准确性(simple RMS)：< 0.06 nm

● 基于工作波长：632.8nm

技术参数

● 峰谷绝对精度：±0.6nm（λ/1000）

● 峰谷分辨率：0.05 nm（λ/12000）

● 波前均方根重复性：<0.23nm（λ/2800）

● 简单均方根重复性：<0.06 nm（λ/10500）

● 激光类型和波长：稳定He-Ne，632.8nm

● 数值孔径 NA:0.55（f 0.91）

● 数据采集：相移干涉法（psi）

产品结构

测试结构

1. Spherical concave surfaces


2. Spherical convex surfaces


3. 水平表面



4. 光学系统 (波前质量测量)

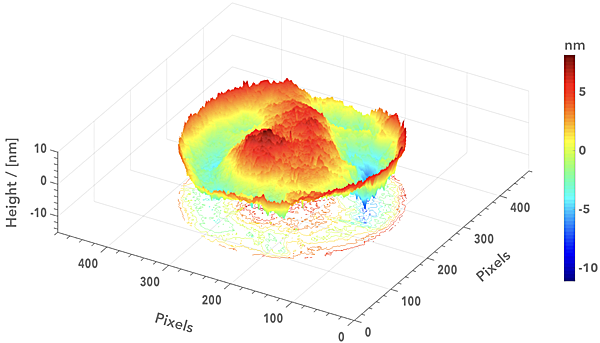

光学测试测量结果

光学测试和测量服务包括测试光学系统的凹面、凸面、角立方体、平面、非球面、自由曲面和透射波前的表面形状，以及曲率半径的测量。（测试您的光学系统）

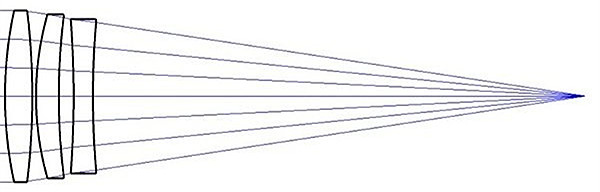

光学设计与制造


基于在高精度光学系统计算机建模方面30多年的经验，我们建立了自己的合作伙伴关系来设计和制造高质量的光学系统。我们在光学制造领域的长期合作伙伴是韩国理工大学。

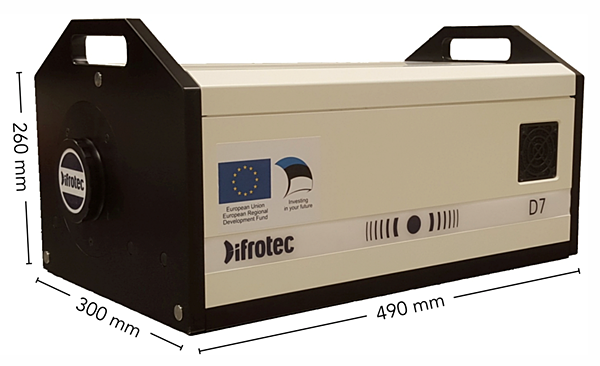

产品尺寸图


产品应用

● 光纤干涉仪

● 光学表面测量

● 光纤传感

测试服务


● 测试球面、平面、非球面和自由曲面

● 光学系统传输波前的测试

● 曲率半径测量

● 光学设计与制造
