12芯主干光缆采用特殊结构的干式束状光缆，以单束管12芯的4.5mm直径双护套光缆加工12芯MPO/MTP光纤接头，快速部署40G/100G数据中心。跨越于MDA、HDA区域间模块盒或MPO适配器面板上，其高效的即插即用架构大大地降低了初始安装和日常维护成本。 态路通信预端接光缆采用高质量的光缆及MPO组件，低插入损耗，高回波损耗完全可以满足要求苛刻的高速网络。

产品特点：

• 12芯MTP/MPO连接器可直接应用40G/100G网络

• 可选用多模OM3、OM4及单模G657A1、G657A2等多种抗弯曲光纤规格

• 光缆双护套结构，常规分支5米

• 两端采用带有光缆牵引保护装置，保护光纤连接器在运输过程或安装过程中不被损坏

• 光缆可选择不同的护套类型，LSZH, OFNR,OFNP. 低烟无卤符合防火阻燃IEC-60332-1及IEC-60332-3要求，OFNP符合并通过UL-910燃烧测试

• 整根预端接主干光缆中间没有任何熔接断点，并在态路工厂进行了100%的严格测试，保证产品的性能达到衰减最小化

适用标准：

• TIA/EIA-568-C

• TIA 604-5 MPO

• IEC-61754-7

• NFPA 262 (OFNP) or IEC 60332 (LSZH)

• IEC-60793

• GR-1435-CORE

工厂预端制作100%测试：

• 100% 光学插回损测试

• 100% 极性测试

• 100% MTP/MPO三维干涉测试

• 以上测试均可提供

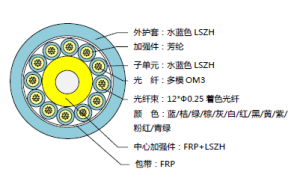

主干光缆结构：

技术指标：

插入损耗（dB）	单模标准损耗	单模低插入损耗	多模标准损耗	多模低插入损耗
	≤0.6	≤0.35	≤0.6	≤0.35
回波损耗（dB）	≥60		≥20
耐久性 （dB）	≤0.2   500次对接
工作温度（℃）	-20 ～+70
测试波长（nm）	1310		850
端面几何参数
项目名称	X轴		Y轴
	最小值	最大值	最小值	最大值
曲率半径（mm）	500	–	50	–
研磨角度	0-0.2	0+0.2	8-0.2	8+0.2
项目名称	最小值		最大值
光纤高度(nm)	1000		3000
最大光纤高度差(nm)	600
相邻光纤高度差(nm)	-300		+300
平均光纤高度差(nm)	-300		+300
中心凹陷MM（nm）	300
3D干涉报告

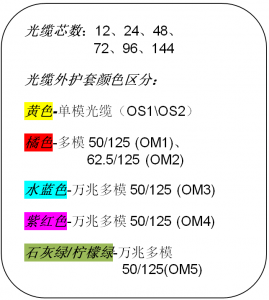

光纤规格：

产品应用：

• 光开关接口连接

• 主干阵列光缆

• 数据中心布线

订购信息：
