介绍

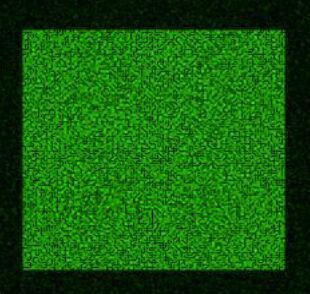

　　本公司设计生产的Diffuser匀化产品可以将单模激光和多模激光转化为一个特殊的输出光斑，且此光斑能量分布均匀。如下图所示，得到的是一个方形的匀化光斑。

　　北京润和微光科技有限公司所生产的Diffuser型匀化产品DOE在保证光斑均匀性的同时，依然能实现锐利的边界和保证高的光能利用率。

　　产品特点

　　适用于单模激光和多模激光

　　DOE的材料为石英、玻璃和塑料，其中石英最为常用

　　可以实现任意光斑形状

　　优异的光斑均匀性、锐利的光斑边界

　　准确的光斑发散角

　　产品应用

　　激光匀化

　　金属焊接等

　　激光材料处理：切割、打标、打孔等

　　激光测试，检测等

　　激光医疗

　　产品参数

　　产品手册

　　本公司生产的Diffuser的匀化DOE产品可以得到在可实现范围内的任意发散角图案，配合聚焦镜使用，可以在焦平面内得到所需光斑的大小的衍射图案。所得到的光斑质量和输入光的参数有很大关系，大体上，我们可以将激光分为两种：

　　1.  M2<5的单模激光器，其相干性很好，在这种情况下，能实现的最佳匀化效果（高均匀性、高光利用率，准确的边界，没有中心亮点）可以参见我们公司的平台型平顶光产品

　　2.  M2>5的多模激光器，即输入光的参数特性变现为很复杂，而不是一个近高斯的光束，所得到的图形则会变为一个近似的匀化光斑，变现为边界不够锐利，但是匀化效果加强

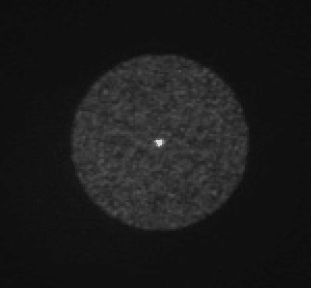

　　下图就是我们公司针对相干性好的单模激光器设计的Diffuser匀化DOE所得到的圆斑输出效果。如图所示，其边界锐利，但是由于相干性的存在，其中心亮点较强。

常用计算公式

　　1.设计DOE需要知道的激光参数

　　波长

　　输出光斑图形

　　输出光斑发散角

　　光束质量M2

　　2. 典型的匀化装置如下图所示，包括激光器，一个DOE和一个聚焦透镜

　　θ：输出光斑的发散角

　　EFL：聚焦镜焦距

　　D：光斑尺寸

　　可得出，光斑大小和发散角的关系可以根据简单的三角函数得出。

　　3. 在这类产品当中，应该保证发散角至少为衍射极限发散角的5-10倍，而且，发散角越大，匀化效果越好，下面公式显示的是衍射极限光斑大小DL的计算公式（1/e2）：

　　DL=(4*L*λ/π*D)*M2

　　L：工作距离

　　D：输入光斑大小（打在聚焦单元上为准）

　　4. 根据衍射理论，输入光的发散角和输出光的发散角之间的关系，决定着我们的加工难度。

　　5. 同等情况下，M2越高，其匀化效果越好

　　6. 另外，我们可以直接在透镜（一面为平面，一面为球面）的平面直接加工出我们的DOE，这种产品将极大的缩小产品体积和减小产品质量，简化系统

　　两种激光的光束变化效果比较

　　目前，我们公司研发了一款全新的面对M2小的匀化产品，在中心亮点问题得到了极大改变，但同时会损失部分的光利用率。

　　扩散性匀化片

　　产品介绍

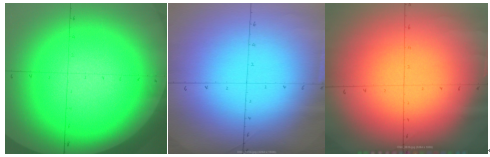

　　北京润和微光科技有限公司所生产的扩散性匀化片，可以将激光器的点光源，整形成特定形状、特定发散角的匀化光斑。下图是我们的匀化产品的匀化结果展示：

产品应用

　　l激光显示

　　l激光医疗

　　l激光泵浦

　　l激光剥离

　　l激光通信等

　　产品手册

　　此类产品使用简单，只需将扩散片置于激光器之后即可，如下图所示

　　元件特性

　　本公司的扩散匀光片的效率可达到99%以上，发散角（采用半高全宽，即根据1m处光斑大小，求其半角的反正切值即可）最大可达全角41度。发散角可以根据客户的需求进行定制。

　　设计所需参数

　　综上所述，需要客户提供的参数有：激光波长，扩散光斑区域对应的发散角。

　　注意事项
