Tydex脉冲太赫兹光谱仪(PTS-1)是一种用于宽带太赫兹时域光谱的综合解决方案，自由空间灵活的光学结构，非常适于科学研究。

与其他宽带太赫兹系统类似，太赫兹发生器的泵源是飞秒激光器(1048 nm，~100 fs，60 MHz)，PTS-1利用飞秒脉冲光来产生太赫兹辐射，THz发生器由掺镁的铌酸锂(MgO:LiNbO3)晶体和HRFZ硅棱镜构成，所产生的脉冲通过自由空间传播，并通过Tydex公司生产的电光检测器(EOD)进行电光检测。

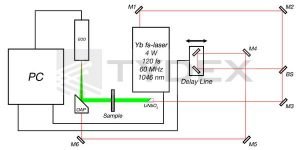

Fig. 1.  PTS-1 原理图.

太赫兹波的产生和检测是这样进行的:激光经由反射镜系统到分束镜，然后分为泵浦光束和信号光束。

泵浦光聚焦在产生结构上，产生的太赫兹波定向传输到研究样品上，穿过样品后的THz波聚焦到EOD的电光晶体上。

信号光束通过一条光学延迟线，然后由反射镜系统聚焦到同一个EOD晶体上，EOD信号(TDS系统直接测量太赫兹脉冲的电场)由控制延迟线的软件接收，该软件经过数据处理，将EOD信号转换成频谱。

PTS-1的主要特点:

• 输出功率高-不低于200微瓦;

• 灵活的系统;

• 功能丰富的软件.

PTS-1的应用:

• 测定材料在太赫兹范围内的性质(透射、反射、吸收、折射率、复介电常数);

• 监控半导体中的超高速过程;

• 半导体器件的超高速开关;

• 测定掺杂或光激发半导体中的自由载流子浓度.

PTS-1包含:

• 固态飞秒激光;

• 脉冲THz辐射电光探测器;

• 所有光学和THz路径光学机械组件;

• 延迟线;

• 用于光学延迟线、光机械调制器和激光器的电子控制装置;

• 预装TydexLN软件的电脑.

软件功能:

• 延迟线控制;

• 从EOD接收数据;

• 数据处理;

• 数据导入与导出.

PTS-1的工作模式:

• 透射 AOI = 0°;

• 反射 AOI = 0°;

• 反射 AOI = 45° (可选);

• 平行光束测量 (可选).

主要规格:

探测器:

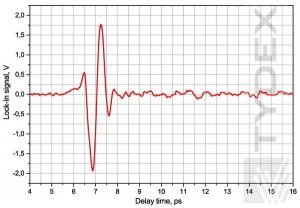

Fig. 2. 脉冲的波前.

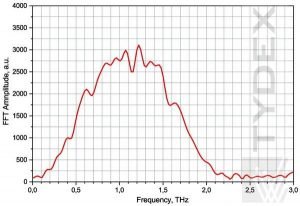

Fig. 3. 频谱.
