特征：

• 完全兼容所有MicroMini™系列产品

• 110 VAC 60 Hz/220 VAC 50/60 Hz运行

• 内置感应逻辑极限

• 前面板轴故障灯

• 带照明状态灯的轴启用开关

• 紧凑型设计

• 多功能多控制器接口

• 车载编码器调节

• 操纵杆输入

• 线性编码器输入（差分）

• 辅助I/O连接器，便于接线

• 易于接近的后面板安装保险丝

• 19英寸机架式或台式设计

多轴|微功率

MC-4SA是一种多轴电动驱动放大系统，设计用于需要低功率微型电机的系统中。

MC-4SA是为与National Instruments™ 7342和7344系列控制器。MC-4SA接口连接器允许基于所使用的应用程序和控制器进行多功能连接。所有4个轴都可以通过一根电缆接入。

简单的链接

所有困难的接口问题都可以让使用者自己解决。例如，设置很简单；将68芯电缆的一端连接到控制器，另一端连接到MC-4SA，插入您的Mico Mini™ 就准备好了！没有外部电源连接，没有多线电机连接。

MC-4SA还具有许多内置的保护装置和信号增强电路，例如：

• 供电轨监控（SRM）

• 系统状态监视

• 无冲击平衡电源

• 编码器调节

• 惦记可逆性

National Aperture，Inc.公司还可以提供定制的电子和机械设计服务，以便将MC-4SA集成到您的应用程序中。

规格参数

• 交流电源输入（用户可选）: 110/220 VAC

• 电机控制输入电压: ±10 Vdc across 300 K ohms

• 编码器电源电压: +5 Vdc

• 最大输出功率（标准）: 6 watts

• 输出电压范围: ±12 Vdc

• 转换范围: 8 V/µS, max

• 电压增益（Av）: 1.2

• 标准布线:

• CA10-10-3: 3ft. motor extension cable

• CA10-10-6: 6ft. motor extension cable

• CA10-10-9: 9ft. motor extension cable

• 186381-02: 6ft. controller amplifier interface cable

配件

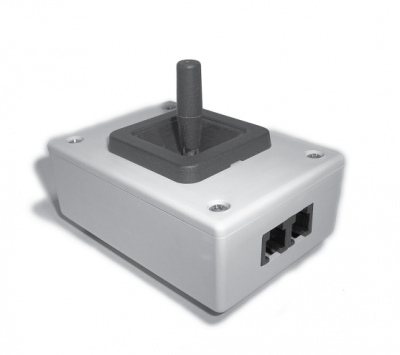

MC-4SA-Joystick-2

MC-4SA放大器的单轴或双轴手动定位控制

• 手动调整直线或旋转位置，无需编写任何软件

• 只要插上电源，你就可以精确定位了

• 集成2速控制；标准慢跑和加速慢跑

• MC-4SA放大器用集成双轴定位系统

• 易于使用的遥控器

• 底座上的橡胶“脚”便于，稳定的表面放置

• 该软件包括用于最终用户开发的所有布线和示例joystock软件

本网站所载资料如有更改，恕不另行通知。关键尺寸或规格应与我们的技术支持人员核实。
