优点：快轴准直透镜

应用优化设计
高数值孔径（NA 0.8）
衍射极限准直
传输率高达99％
最高的精度和均匀度
大量生产过程非常经济
质量可靠稳定

可下载文件：INGENERIC_FAC

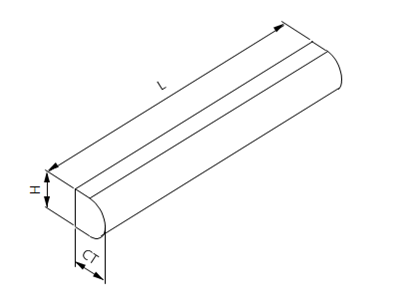

Lens type: FAC made of K-VC89	NA	EFL (mm)	BFL (mm)	L (mm)	H (mm)	CT (mm)	D (mrad)
Standard Products
FAC06-150	0.6	0.15	0.03	tbd	0.7	0.22	4.6
FAC07-300	0.7	0.3	0.08	tbd	0.49	0.4	2.3
FAC07-360	0.7	0.36	0.11	tbd	0.7	0.45	1.9
FAC07-400	0.7	0.4	0.11	tbd	0.7	0.5	7.73
FAC07-500	0.7	0.5	0.11	tbd	0.9	0.7	1.34
FAC08-600	0.8	0.6	0.14	tbd	1	0.83	1.2
FAC07-700	0.7	0.7	0.14	tbd	1	1	1
FAC08-900	0.8	0.9	0.09	tbd	1.5	1.5	0.8
FAC08-920	0.8	0.92	0.18	tbd	1.5	1.3	0.8
FAC08-1000*	0.75	1	0.15	tbd	1.5	1.5	0.7
FAC06-1100	0.6	1.1	0.16	tbd	1.5	1.69	0.65
FAC06-1200	0.6	1.2	0.1	tbd	1.5	1.97	0.6
FAC08-1200	0.8	1.2	0.1	tbd	1.9	1.97	0.6
FAC05-1500	0.5	1.5	0.09	tbd	1.5	2.47	0.48
FAC08-1500	0.8	1.5	0.09	tbd	2.3	2.47	0.48
FAC07-2500	0.65	2.5	1.124	tbd	3.5	2.47	0.29
Special Solutions
FAC08-600	0.8	0.6	0.16	tbd	1	0.8	1.2
FAC06-1500	0.6	1.5	0.97	tbd	2.3	0.95	0.48
FAC053-1500	0.53	1.5	0.92	tbd	2	1.05	0.48
FAC03-2300**	0.3	2.3	0.97	tbd	1.5	1	0.4

*) available as of 2019
**) Collimation of SA for Single Emitter

Lens type: FAC made of N-LaF21	NA	EFL (mm)	BFL (mm)	L (mm)	H (mm)	CT (mm)	D (mrad)
FAC08-1000	0.75	1	0.15	tbd	1.5	1.5	0.7
FAC07-2000	0.65	2	0.1	tbd	2.8	3.37	0.36
FAC08-2800	0.75	2.8	0.09	tbd	4	4.78	0.26

Lens type: Special Products	NA	EFL (mm)	BFL (mm)	L (mm)	H (mm)	CT (mm)	Mag.	Image Dist. [mm]	D (mrad)	Material
PriFAC-06-1200-TIR	0.6	1.2	0.15	14	1.93	2.25			0.6	N-LaF21
FAI065-M200-80	0.6	0.38	0.075	tbd.	1	0.55	200	80	0.48	K-VC89

除了我们的标准产品组合外，我们还设计和制造定制的FAC镜片，这些镜片已经过优化，可以满足您应用的特定要求。为了简化安装，我们还为FAC镜头提供了用于安装和/或支撑结构的附加表面。受益于我们的自动安装技术！

自动化组装的优势：

通过使用摄像头系统实现最高的精度和可重复性
人工处理过程无损坏风险
在手动处理过程中使用的组装设备不会造成损坏风险
位置精度在微米范围内
在清洁环境中组装和包装
100％尺寸测量
可用于自动零件拆卸的包装
