具有出色形状精度的微透镜阵列用于可靠性和最高效率至关重要的应用。它们的范围从用于光纤耦合的光束转换到激光的均质化，再到相同波长的激光堆的有效组合。阵列的横向尺寸从微米级的几毫米到宏观级的30毫米不等。阵列结构的尺寸通常在亚毫米范围内。

凭借其独特的生产技术，INGENERIC能够将阵列的形状精度保持在亚微米范围内。定制的微透镜阵列是INGENERIC的日常业务：从透镜设计，原型制造，小批量生产到批量生产。

优点：

• 超强光束整形

• 有效转化和均质化

• 整体结构

• 由于过渡区域最小，因此传输率最高

• 典型面为400um

• 长期稳定性

可下载文件：INGENERIC_MLA

定制的微透镜阵列

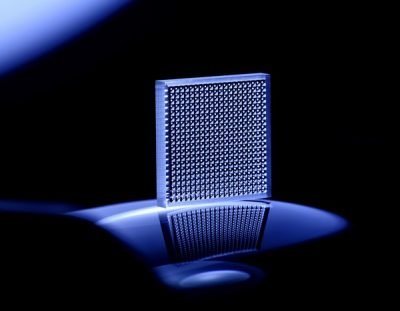

球面和非球面微透镜阵列

具有球面或非球面曲率的透镜阵列的主要应用是成像和照明以及激光的有效准直。镜头光圈可以从0.2毫米到3.0毫米不等。高填充因子和最小死区可实现独特的光束整形效果。

大多数球面和非球面微透镜阵列都是定制的解决方案，特别是为满足客户的个性化需求而设计和制造的。我们设法制造具有以下典型特征的微透镜阵列：

• Material:  optical glass (high refractive index material)

• Max. array size:  app. 30.0 x 30.0 mm

• EFL:  0.3 … 5.0 mm

• Lens diameter:  0.2 … 3.0 mm

• Lens aperture:  round, rectangular

• Arrangement:  linear, hexagonal

• QTY of lenslets per array:  5 … 500

• Pitch:  0.2 … 4.0 mm

• Pitch accuracy:  < 2 µm across 25 mm

• Form accuracy:  < 250 nm

• EFL tolerance:  < 1% *

• Application:  e.g. collimation of VCSEL arrays

• Dead zones: < 10 µm

• CT accuracy: < 20 µm

*）相对半径公差高（<0.2％）

如有不同要求，请联系我们。

示例产品：

示例：

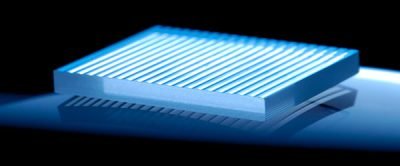

圆柱微透镜阵列

圆柱微透镜阵列用于转换高功率二极管激光束。INGENERIC XP微圆柱阵列由于无像差图像和最佳光效率而脱颖而出。这些特性的保证事实是极高的间距重复性和最小化的镜片元件之间的死区。由于较高的形状精度，阵列显示了非常稳定的聚焦位置。

• Material:   optical glass (high index material)

• Max. array size    40.0 x 40.0 mm

• EFL:  1.0 … 35.0 mm

• Pitch:  0.2 … 5.0 mm

• Pitch accuracy:  < 2 µm across 25 mm

• Form accuracy:  < 100 nm

• EFL-tolerance:  < 1%

• Transition zone between lenslets:  < 10 µm

• Application  i. e. Homogenizing < 2kW

示例产品：
