型号表示：OB-d-H        d—镜片直径；   H—立柱高度；
例：OB-25.4-250 表示立柱高250mm，安装25.4mm镜片的光路爬高架


       通用光路爬高架适用性强，只用一个光路爬高架实现四个方向光路的任意爬高转折。整个光路爬高架可通过底座上的槽孔固定光学平台上，也可以用压板（参见附件系列—压板）任意固定在用户需要的位置。爬高架支杆可任意旋转角度、拔升高度，调节十分方便。



OB 通用光路爬高架
    通用光路爬高架适用性强，只用一个光路爬高架实现四个方向光路的任意爬高转折。产品由单杆立柱（直径φ12～φ30可选）、两个二维角度微调架通过夹持件组合而成。整个光路爬高架可通过底座上的槽孔固定光学平台上，也可以用压板（参见附件系列—压板）任意固定在用户需要的位置。爬高架支杆可任意旋转角度、拔升高度，调节十分方便。

型号表示：OB-d-H
         d—镜片直径；
         H—立柱高度；

例：OB-25.4-250 表示立柱高250mm，安装25.4mm镜片的光路爬高架

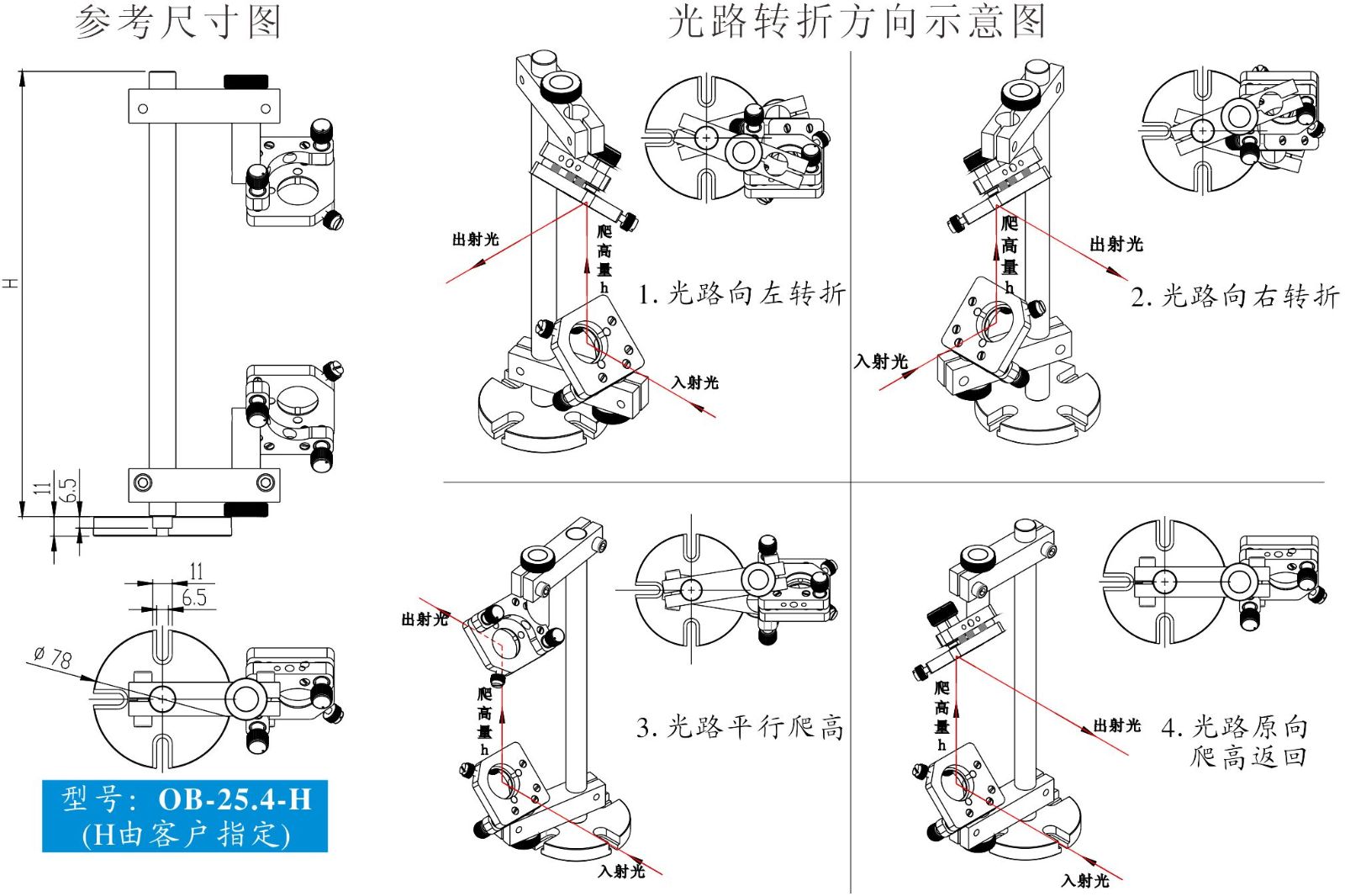

可以用一个光路爬高架实现四个方向的光路转折



























注：如有特殊规格需求，可以定制。

(快速索引号)

29-1

29-2

29-3

29-4

29-5

29-6

29-7

29-8

29-9

型号

OB-25.4-H

OB-30-H

OB-35-H

OB-40-H

OB-50-H

OB-60-H

OB-70-H

OB-80-H

OB-100-H

夹持镜片(mm)

φ25/φ25.4

φ30

φ35

φ40

φ50

φ60

φ70

φ80

φ100

立柱高度

H(mm)

H=200、250、300、350、

400、500

H=200、250、300、350、

400、500、600

H=350、400、500、600

最大光路

爬高量h(mm)

h=75、125、175、225、

275、375

h=50、100、150、200、

250、325、400

h=100、150、250、350
