OIB 带底座可变光阑
带底座的可变光阑底部有安装孔，可以方便地安装在升降支架系列产品上。光阑可手动连续调节通光圆孔的大小，调节过程中通光孔始终接近真圆，主要在光斑处理、光谱处理、光的衍射等场合中使用。

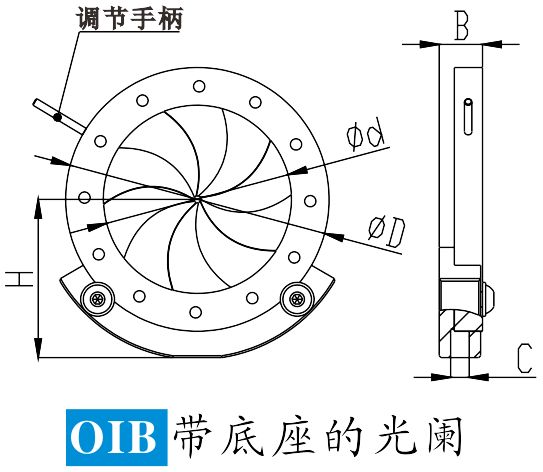

型号表示：OIB-d d—可变光阑最大通光孔径
(快速索引号) | 30-11 | 30-12 | 30-13 | 30-14 | 30-15 |
|---|---|---|---|---|---|
型号 | OIB-8 | OIB-12.5 | OIB-25 | OIB-37 | OIB-50 |
孔径范围d(mm) | φ1～φ8 | φ1～φ12 | φ1.2～φ25 | φ2～φ37 | φ2～φ50 |
厚度B (mm) | 6.5 | 7.5 | 8.5 | 10.5 | 11.5 |
外径D(mm) | φ14.8 | φ19.8 | φ37 | φ53 | φ70 |
中心高H(mm) | 14 | 16.5 | 24.5 | 34.5 | 42 |
连接螺孔C | M4 | M4 | M4 | M6 | M6 |
