型号表示：MR2AO外形尺寸-镜片直径-(P)(Z)(S)
       外形尺寸—表示镜架的基本外形尺寸
       镜片直径—表示夹持镜片的直径

       Z—缺省表示右侧开角，Z表示左侧开角的形式
       P—调节螺杆螺距，缺省表示用超精细0.25或0.35螺牙，0.5表示用0.5螺牙的调节螺杆
       S—缺省表示无锁紧，S表示带锁紧圈

      开角型分光架，可以固定Φ10到Φ30的镜片，实现二维角度调节(θXθZ)。调整架动板开角，分右侧和左侧两种，更适合分光镜等需要大范围通光的镜片调节使用。镜架调节完成后如需要锁紧，可以加装锁紧圈。

MR2AO  开角型直顶镜片调整架(分光架)
      开角型分光架，外形有40×40mm和50×50mm两种，可固定从Φ10到Φ30的镜片，实现二维角度调节(θXθZ)。调整架动板开角，分右侧开角和左侧开角两种，可以大大增加透射光的有效直径，更适合分光镜等需要大范围通光的镜片调节使用。使用时，直接用尼龙螺丝固定镜片，使用方便。
      本系列产品采用细牙调节螺杆，有0.25、0.35、0.5三种螺牙规格。其中，0.25mm和0.35mm超精细牙螺纹的分辨率更好，适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好，适用于反复操作频率高、负载大的设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。
      如果运动调节完成后需要进行锁紧，本产品有带锁紧圈的规格可供选配，只要在订货时特别标注即可。产品具体信息请参照表格和图纸，如有特殊需求，可以定制。

型号表示：MR2AO外形尺寸-镜片直径-(P)(Z)(S)
       外形尺寸—40,50,58,69,80,88,99,119,148,172,240 分别表示40×40,50×50等等外形的镜架
       镜片直径—表示夹持镜片的直径，如夹持φ25.4镜片，就用φ25.4表示
       P—调节螺杆螺距，缺省表示用超精细0.25或0.35螺牙，0.5表示用0.5螺牙的调节螺杆

       Z—缺省表示右侧开角，Z表示左侧开角的形式
       S—缺省表示无锁紧，S表示带锁紧圈

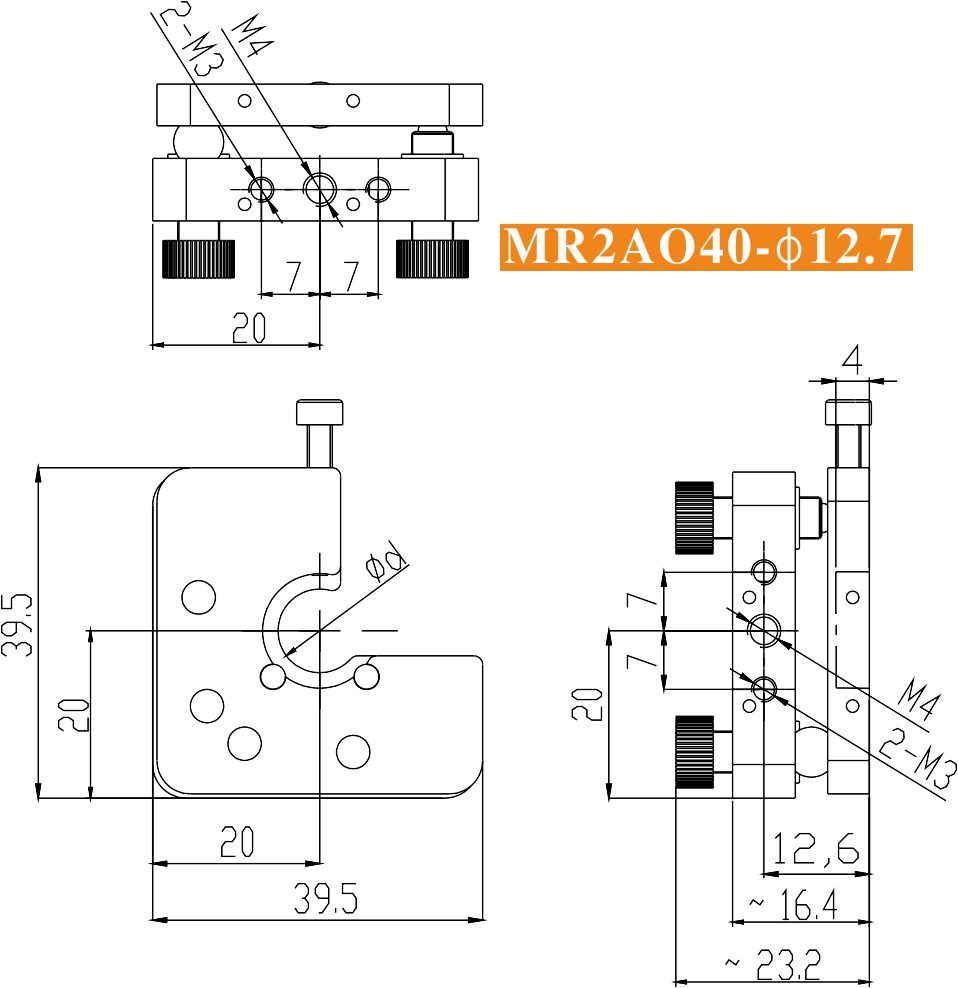

例如:MR2AO40-φ12.7  表示40×40外形，夹持φ12.7镜片，用细牙螺杆的开角型分光架
       MR2AO50-φ25.4-S  表示50×50外形，夹持φ25.4镜片，带锁紧圈的开角型分光架

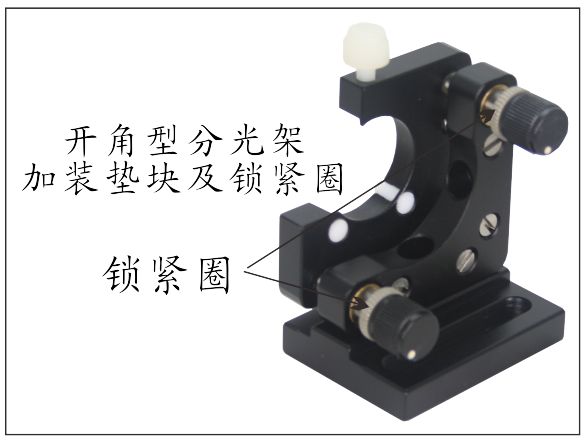

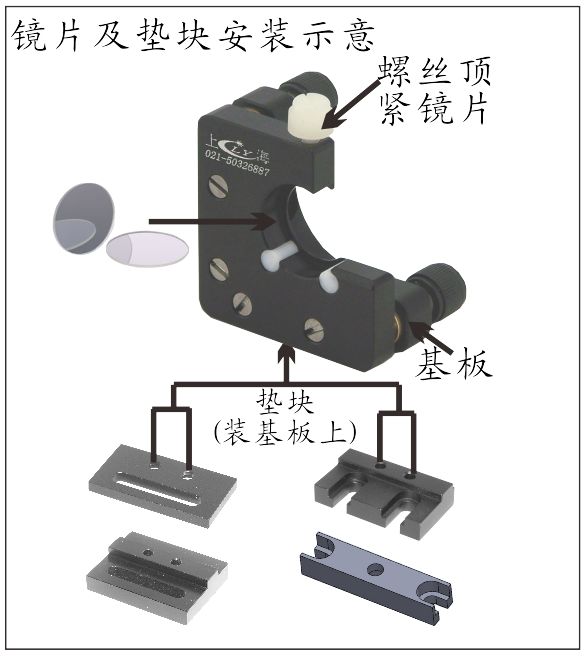

可加装锁紧机构和垫块                                          可镜片及垫块安装示意

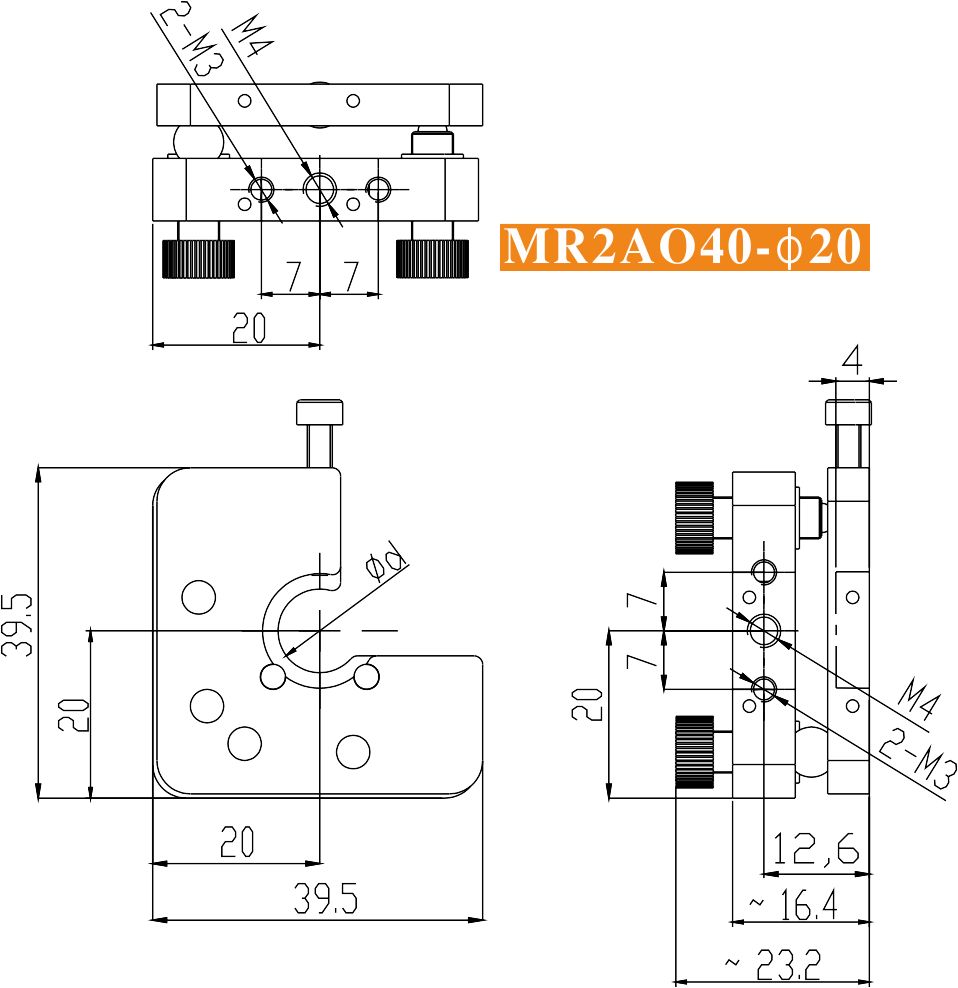

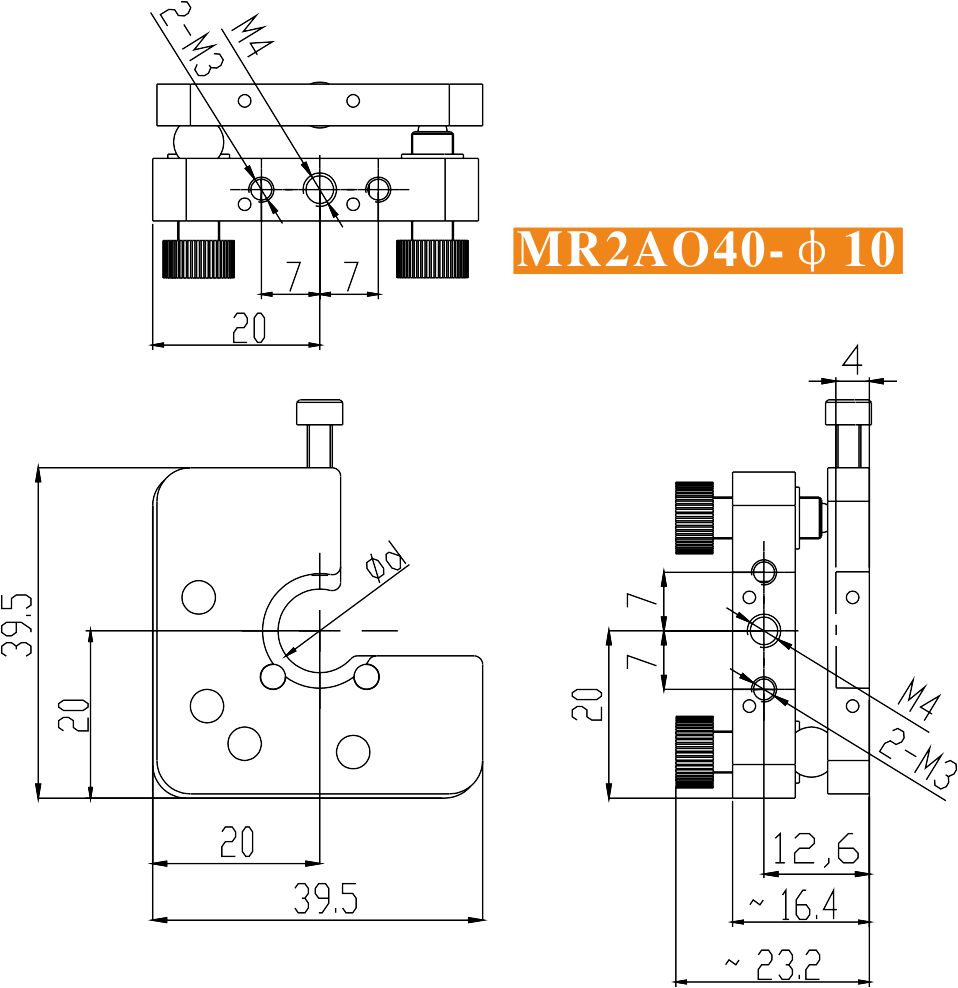

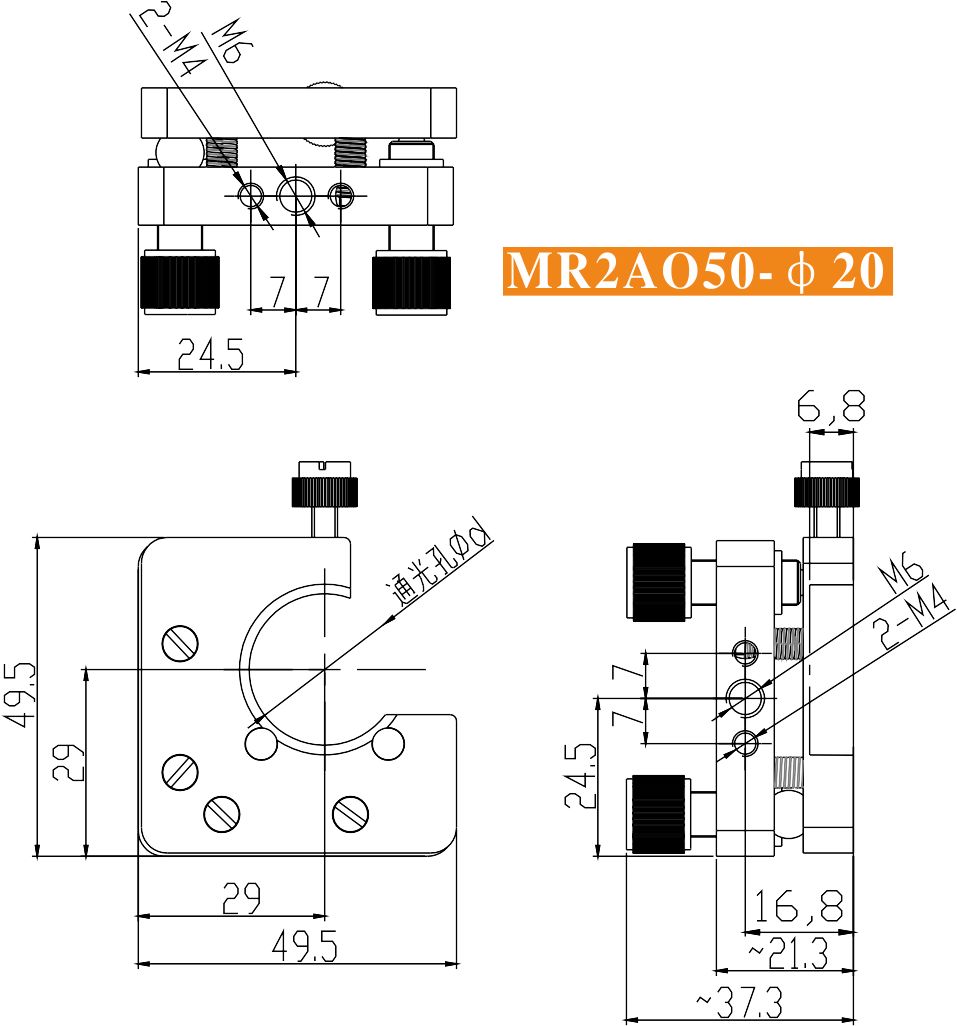

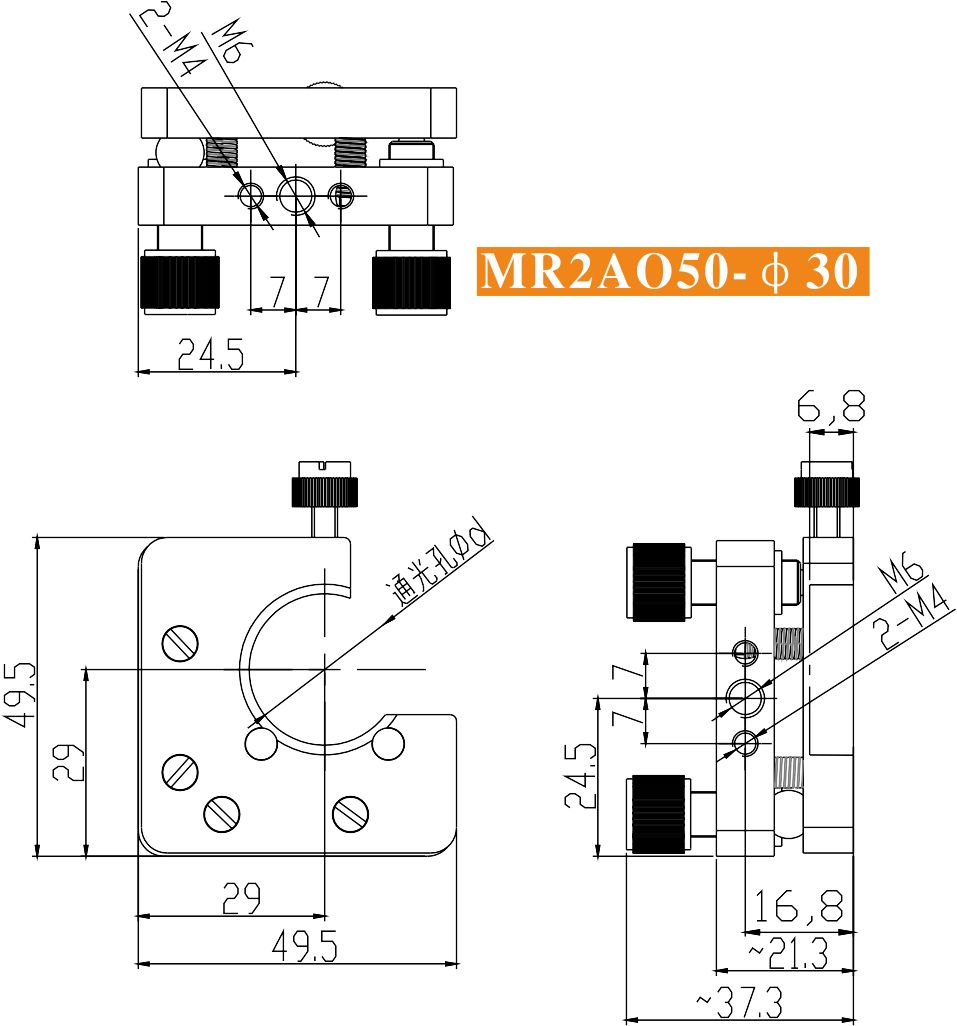

注：如有特殊尺寸需求，可以定制。点击型号可以查看详细图纸。
