型号表示：MGA序号-(P)(S)
      序号—用序号1～6分别表示不同光纤夹具形式

       P—调节螺杆螺距，缺省表示用超精细0.25或0.35螺牙，0.5表示用0.5螺牙的调节螺杆
       S—缺省表示无锁紧，S表示带锁紧圈

      二维光纤调整架用于调节光纤的准直，可以实现俯仰和转摆(θXθZ)角度微调。产品有多种装夹光纤的形式：磁吸式、弹压式、直顶式，客户可以根据光纤的直径、种类选择合适的光纤调整架。该产品底部有螺纹孔，可直接安装在升降支架上，或用垫块安装到光学平板上。此外，产品还可选配锁紧机构，帮助调节到位后锁定。

MGA  二维光纤调整架
      二维光纤调整架用于调节光纤的准直，可以实现俯仰和转摆(θXθZ)角度微调。产品有多种装夹光纤的形式：磁吸式(MGA1、MGA2)、弹压式(MGA2、MGA3)、直顶式(MGA4、MGA5)，客户可以根据光纤的直径、种类选择合适的光纤调整架。该产品底部有螺纹孔，可直接安装在升降支架上，也可通过转接板安装到光学平板等产品上。此外，为防止调节完成以后因振动而产生晃动，产品还可增加锁紧机构，帮助固定位置。
      本系列产品采用超精细牙螺纹调节螺杆，有0.25、0.35、0.5三种螺牙规格。其中，0.25mm和0.35mm超精细牙螺纹的分辨率更好，适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好，适用于反复操作频率高、负载大的设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。


型号表示：MGA序号-(P)(S)

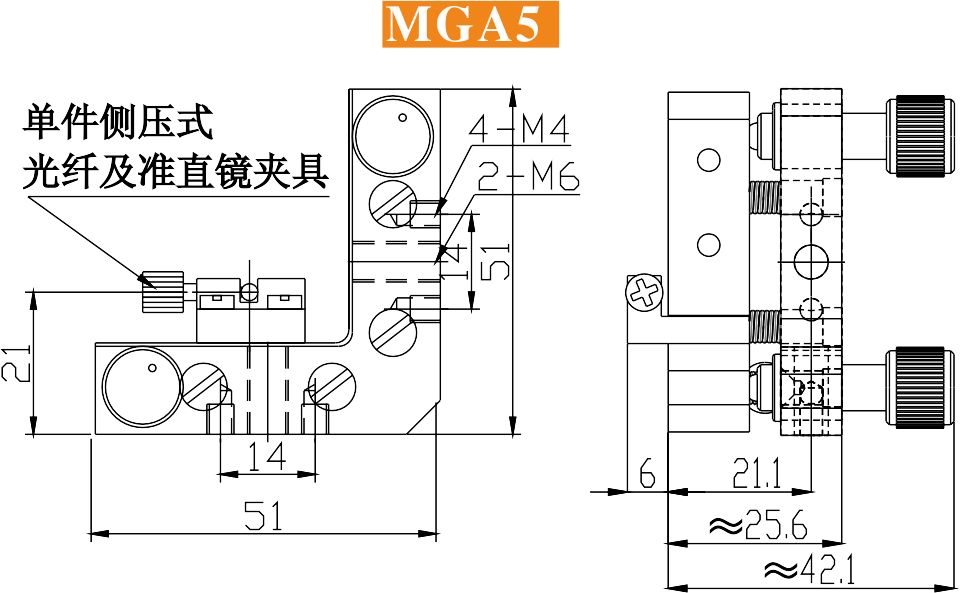

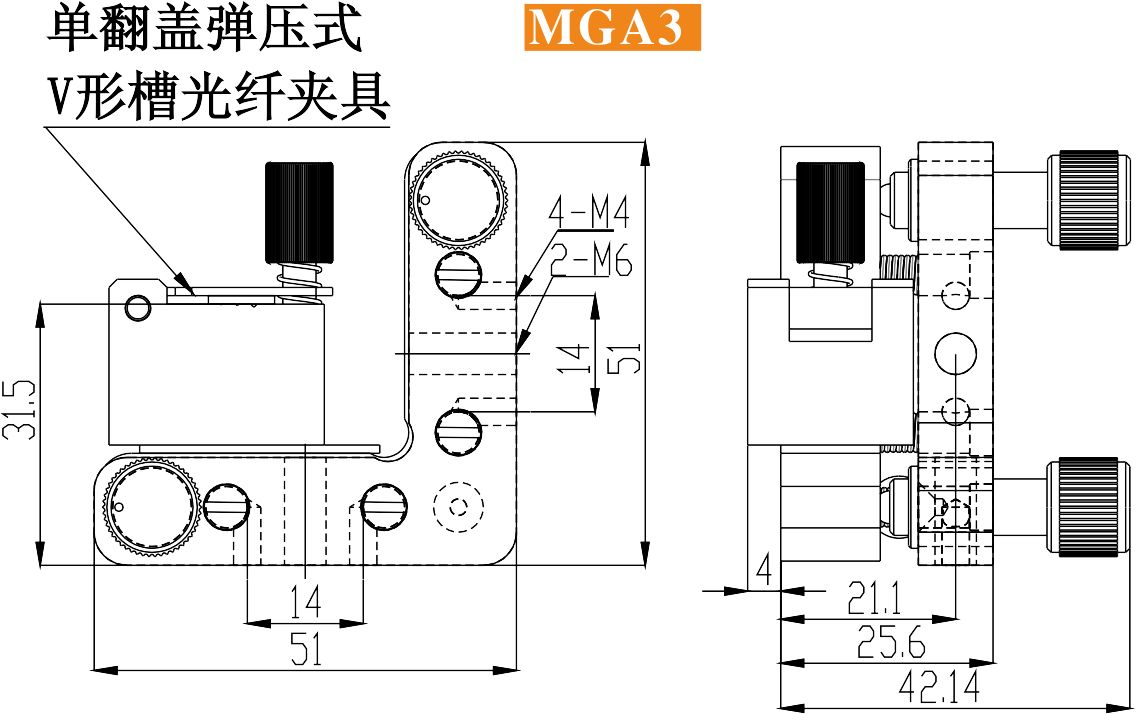

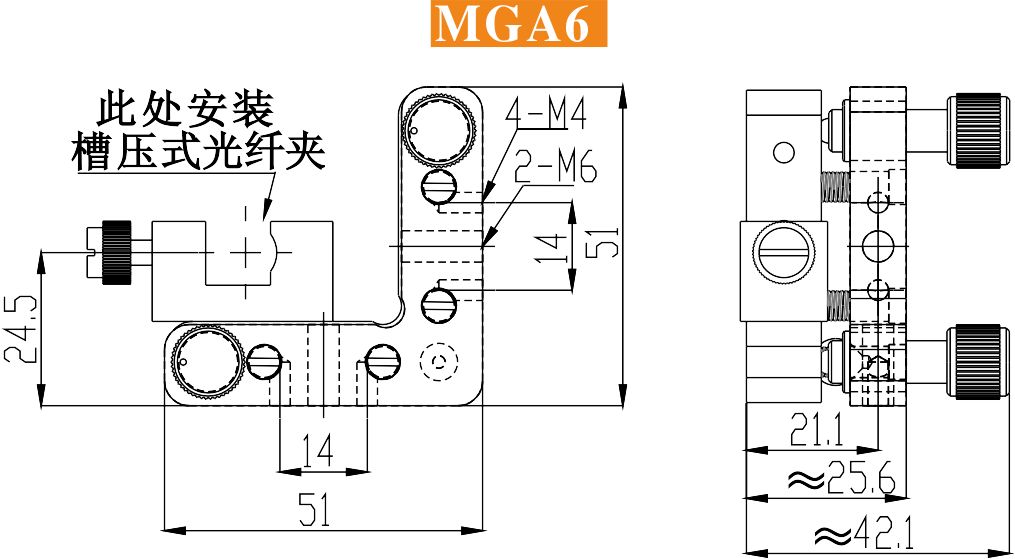

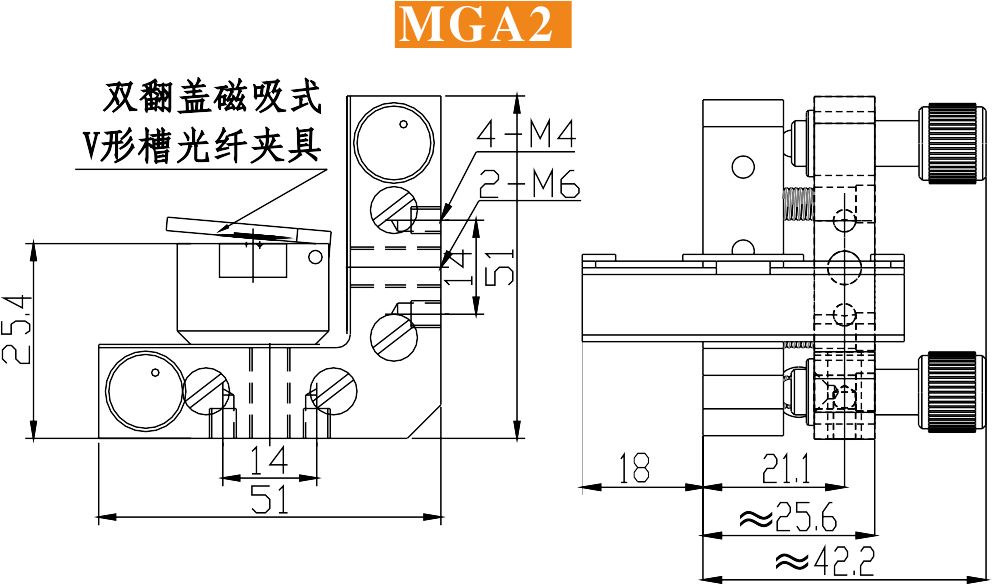

      序号—1、2、3、4、5、6分别表示不同光纤夹具形式：1-单翻盖磁吸式、2-双翻盖磁吸式、3-单翻盖弹压式、4-双翻盖弹压式、5-光纤直顶、6-光纤夹具直顶
       P—调节螺杆螺距，缺省表示用超精细0.25或0.35螺牙，0.5表示用0.5螺牙的调节螺杆
       S—缺省表示无锁紧，S表示带锁紧圈

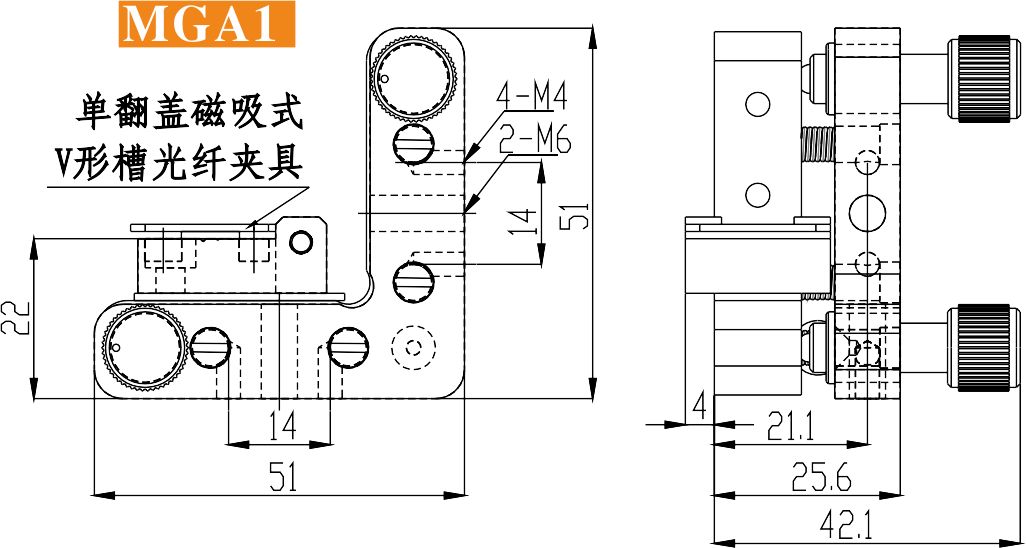

例如:MGA1  表示二维光纤调整架（单翻盖磁吸式）

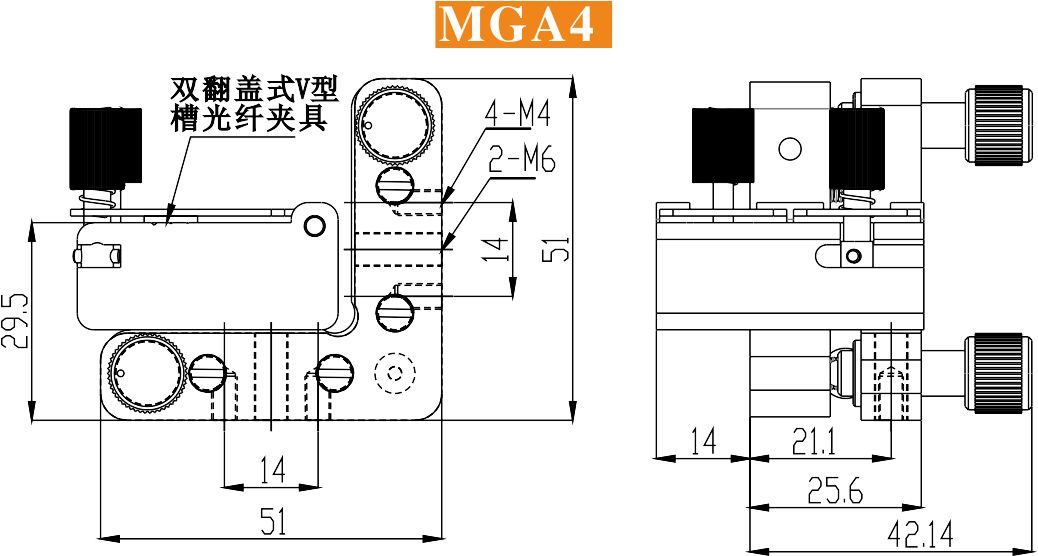

       MGA4-S  表示二维光纤调整架（双翻盖弹压式），带锁紧圈

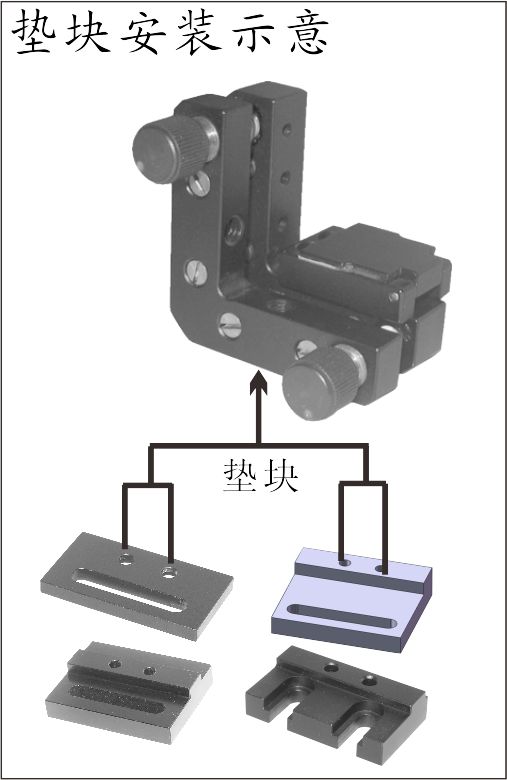

光纤调整架安装垫块示意(可在“附件系列”中选取垫块)

注：如有特殊尺寸需求，可以定制。点击型号可以查看详细图纸。
