型号表示：MGB序号-(Z)
序号—1、2、3、4对应小、中、大、超大四种规格
Z—缺省表示右手型，Z表示左手型
三维光纤耦合调节台用于调节光纤、镜片、透镜等光学物件，实现精密三维直线运动(XYZ)。产品结构紧凑、使用方便、中心较低，采用微分头调节，可以读数，分辨率高。产品分小、中、大、超大四种规格，可以用左右手一对产品实现光纤对接、耦合。使用时，只需将光纤先装入光纤夹具，然后直接将光纤夹具放入调节台顶部的安装座内，用螺丝顶紧固定即可。
MGB 三维光纤耦合调节台
三维光纤耦合调节台用于调节光纤、镜片、透镜等光学物件，实现精密三维直线运动(XYZ)。产品结构紧凑、使用方便、中心较低，采用微分头调节，可以读数，分辨率高。产品分小、中、大、超大四种规格，可以用左右手一对产品实现光纤对接、耦合。使用时，只需将光纤先装入光纤夹具，然后直接将光纤夹具放入调节台顶部的安装座内，用螺丝顶紧固定即可。
型号表示：MGB序号-(Z)
序号—1、2、3、4分别对应小、中、大、超大四种规格
Z—缺省表示右手型，Z表示左手型

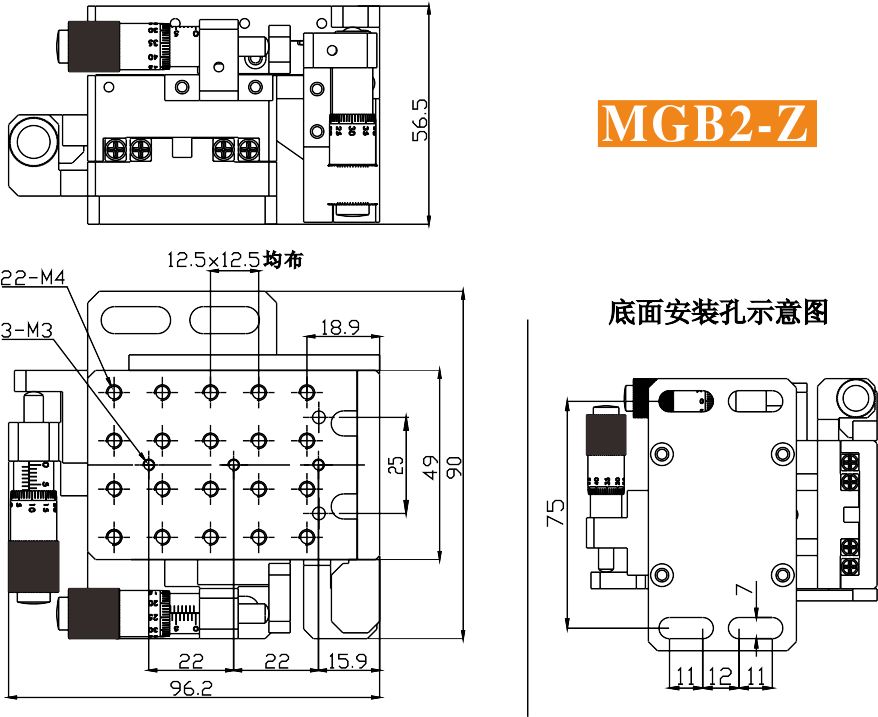

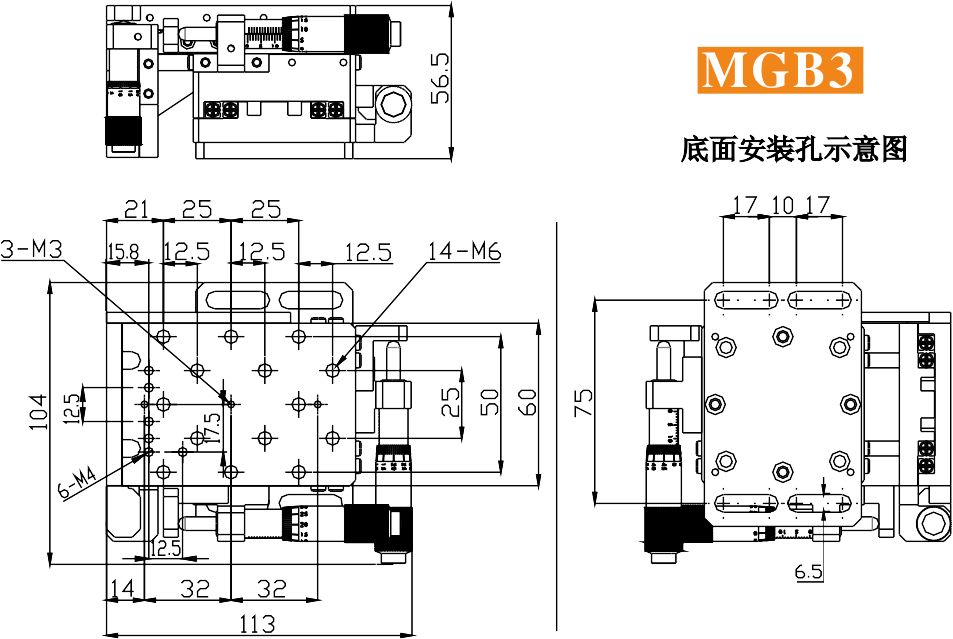

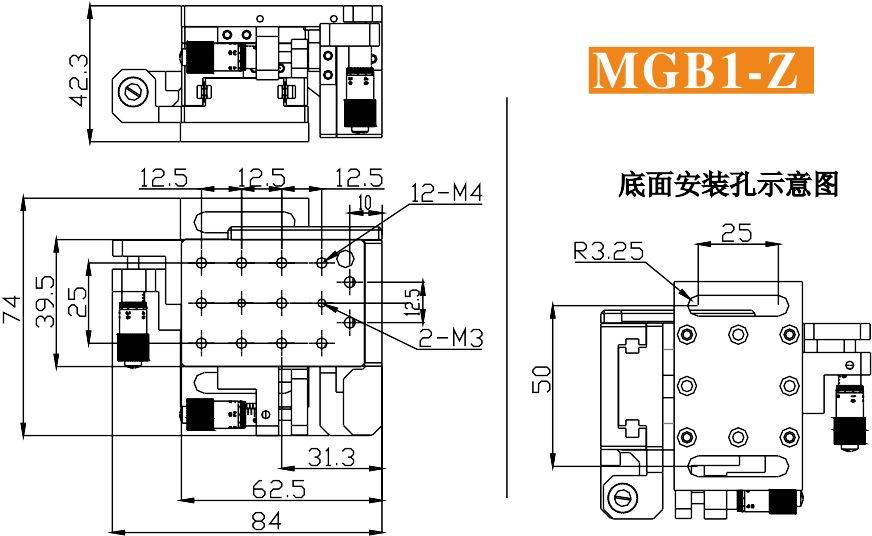

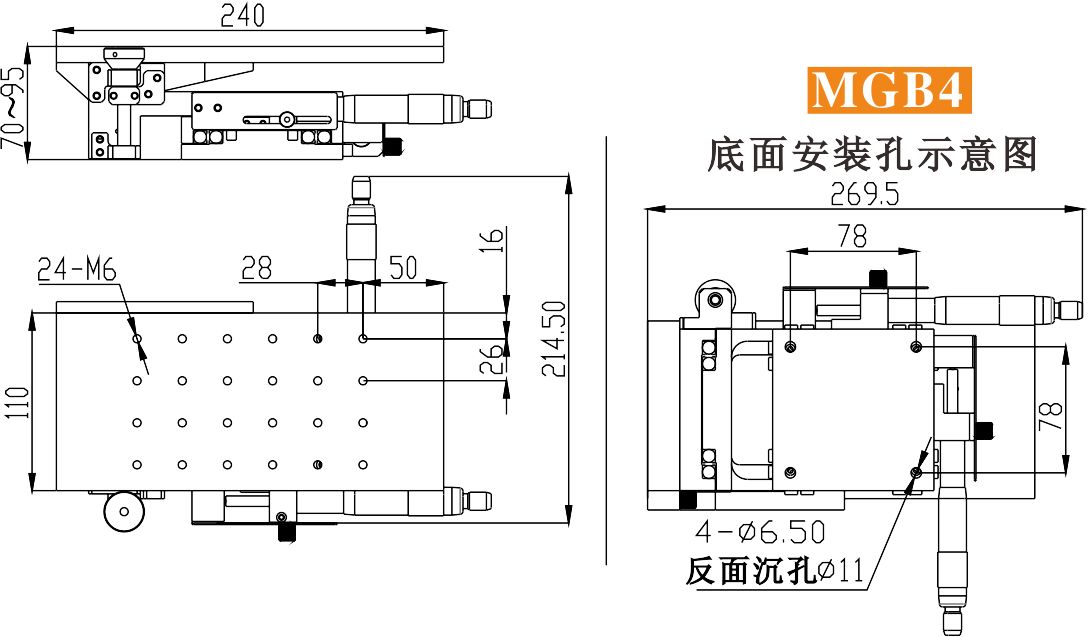

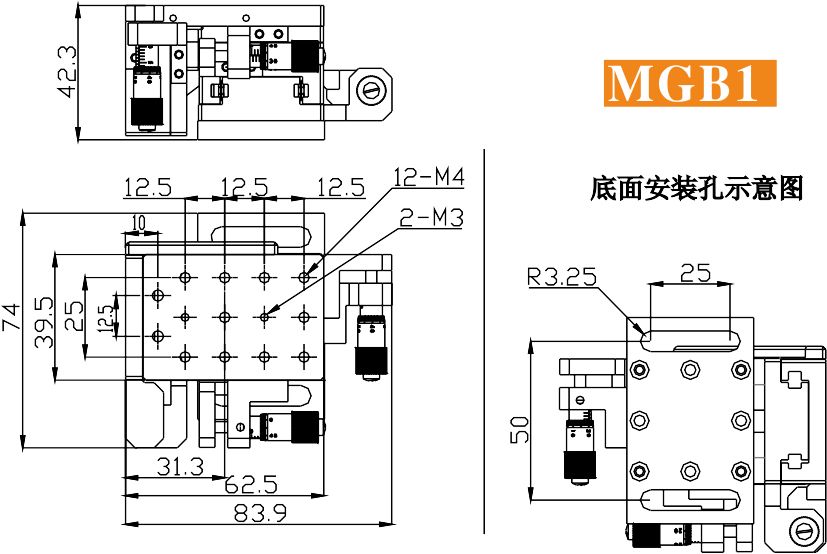

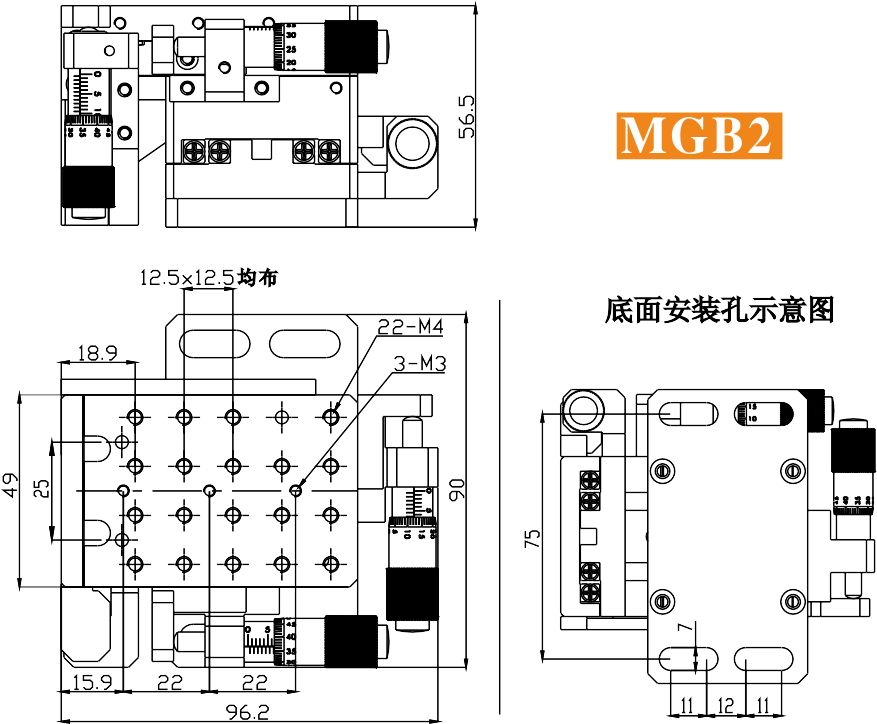

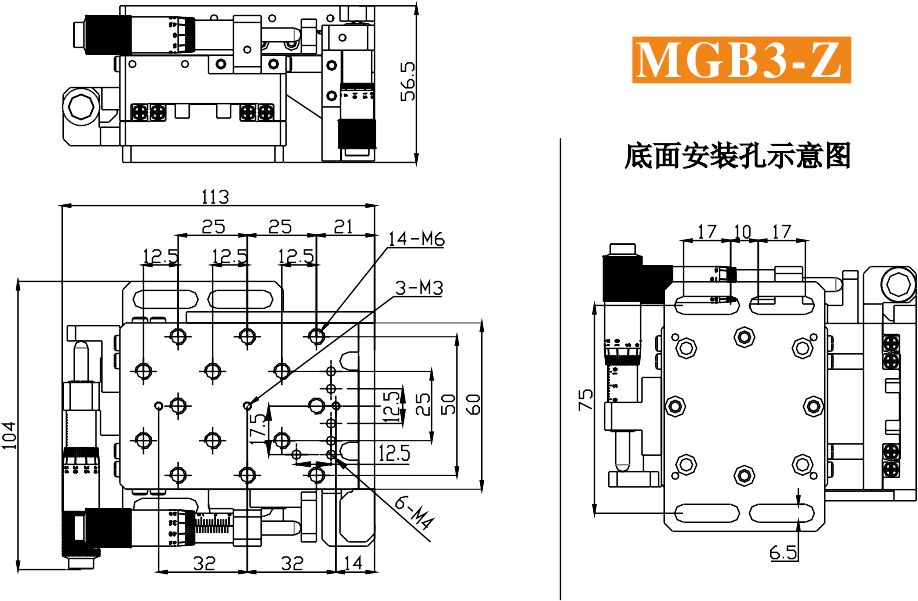

注：如有特殊尺寸需求，可以定制。点击型号可以查看详细图纸。
(快速索引号) | 102-1 | 102-3 | 102-5 | 102-7 | ||
|---|---|---|---|---|---|---|
型号 (方向： X Y Z) | ||||||
(左手操作 的索引号) | 102-2 | 102-4 | 102-6 | —— | ||
左手操作型号 | —— | |||||
可安装调节器件 | φ125um～φ4mm光纤、光纤准直镜、FC接口、物镜、透镜等需要准直或耦合的器件 | |||||
移动 范围 | XY(mm) | 6.5 | 13 | 25 | 50 | |
Z(mm) | 6.5 | 10 | 10 | 25 | ||
最小读数XYZ(mm) | 0.01 | 0.01 | 0.01 | XY:0.01 | Z:0.05 | |
最小分辨率 | XYZ(mm) | 0.001 | 0.001 | 0.001 | 0.001 | |
承载(kg) | 1.5 | 2 | 3 | 10 | ||
滑动导轨 | 线性滚珠导轨 | 交叉滚柱导轨 | ||||
自重(kg) | 0.35 | 0.78 | 1.02 | 3.34 | ||

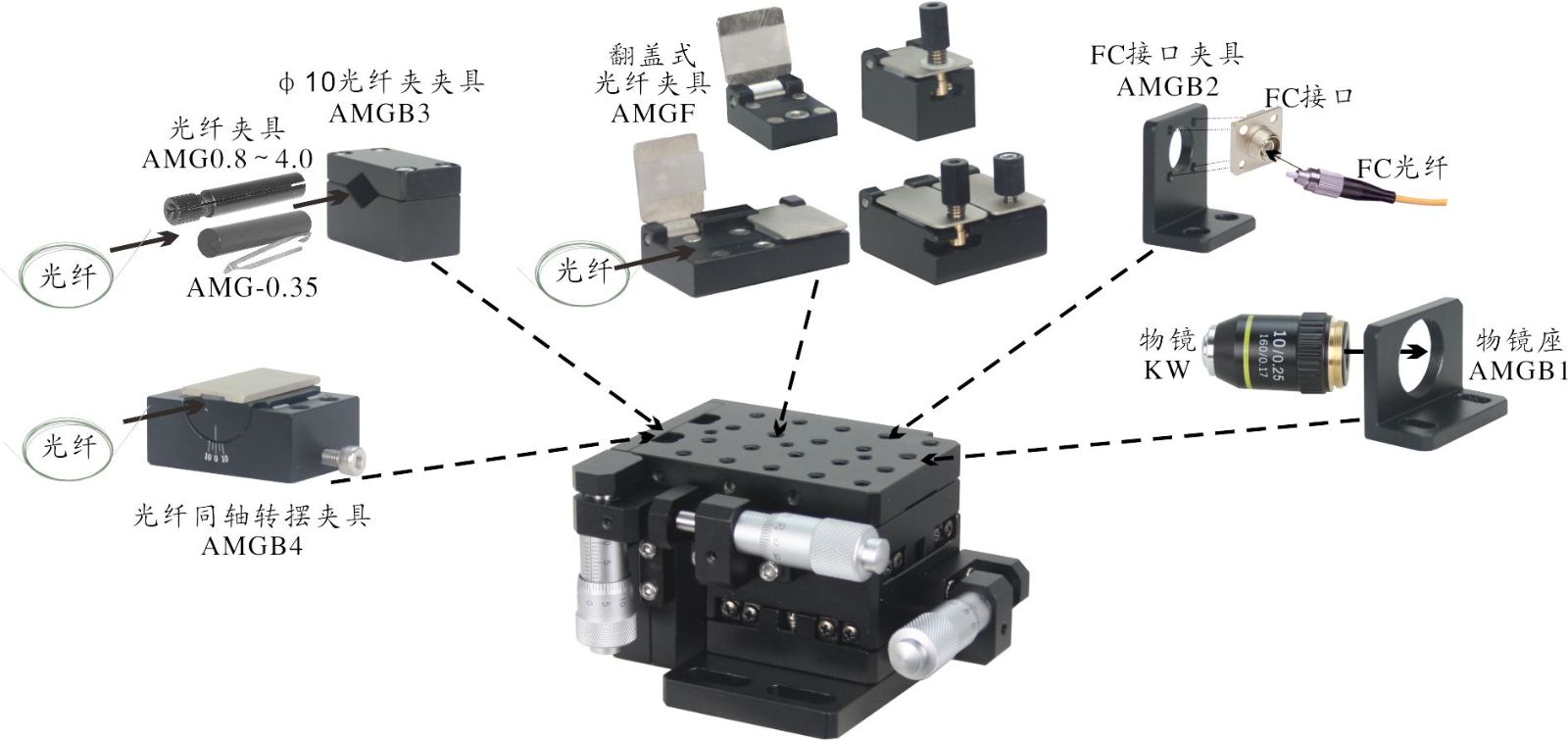

三维光纤耦合调节台配套附件示意(可在“附件系列”中选用配套附件)

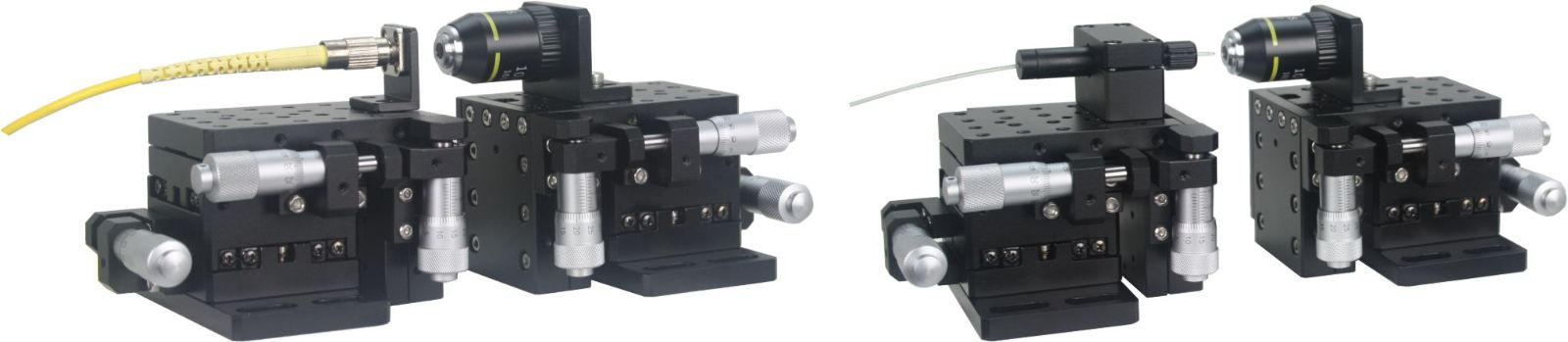

三维光纤耦合调节台——左右成对使用示意
