型号表示:XW台面尺寸(H)-行程X-(P)
台面尺寸—平移台的台面尺寸
H—缺省表示轻载,H表示重载,采用交叉滚柱导轨的滑动结构
行程—平移台的行程范围
P—调节螺杆螺距,缺省表示用0.25螺牙,0.5表示用0.5螺牙的调节螺杆
平移台采用细牙螺杆调节,有0.25和0.5两种螺距。产品结构紧凑,长度较小,可在有限的空间内安装使用,调节方便。有轻载和重载两种形式,其中,轻载平移台采用线性导轨结构,适合负载轻、移动平行度要求不高的场合使用;重载平移台采用交叉滚柱导轨结构,承载能力更大,移动的稳定性和平稳性更好。标准产品材料是优质航空铝,黑色氧化,如有特殊需要也可做不锈钢材质的平移台。
XW 细牙螺杆直调平移台(代号:X)
直顶式平移台,采用细牙螺杆调节,结构紧凑,长度较小,可在有限的空间内安装使用,调节方便。产品底部有安装螺孔,可以直接连接其他台面,也可以通过安装底板,转接到标准光学平台、平板上使用。标准产品材料是优质航空铝,如有特殊需要也可做不锈钢材质的平移台。
平移台分为轻载和重载两种形式,其中,轻载平移台采用线性导轨结构,适合负载轻、移动平行度要求不高的场合使用;重载平移台采用交叉滚柱导轨结构,承载能力更大,移动的稳定性和平稳性更好。两种形式在产品型号中有所区分,具体参数见图纸和表格,有特殊要求可定制。
平移台采用超精细牙螺纹调节螺杆,有0.25、0.5两种螺牙规格。其中,0.25mm细牙螺纹的分辨率更好,适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好,适用于反复操作频率高、负载大设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。
型号表示:XW台面尺寸(H)-行程X-(P)
台面尺寸—平移台的台面尺寸,例如50表示50×50mm台面的平移台。
H—缺省表示轻载,H表示重载,采用交叉滚柱导轨的滑动结构
行程—平移台的行程范围,例如13表示13mm行程的平移台
P—调节螺杆螺距,缺省表示用0.25螺牙,0.5表示用0.5螺牙的调节螺杆。注:XW40-8X没有0.5螺牙的规格

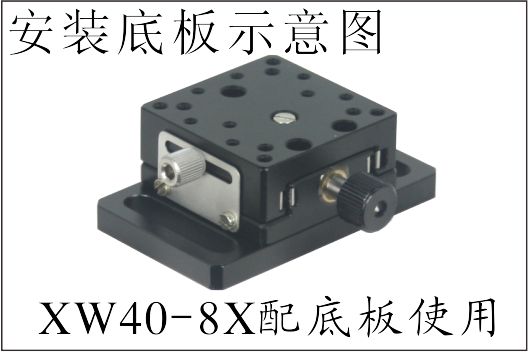

配安装底板使用示意(可在“附件系列”——“AXB平移台底板”中选配合适的安装底板)

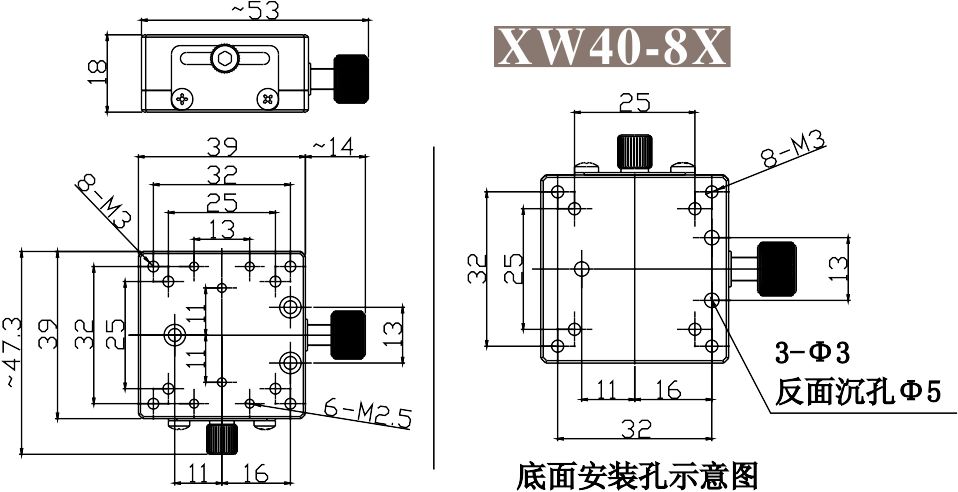

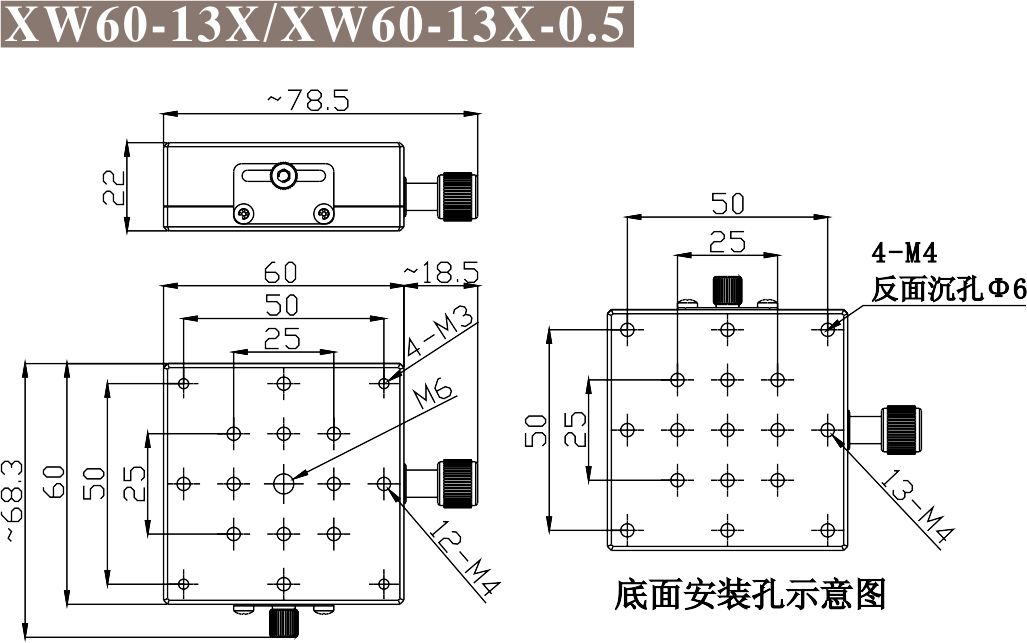

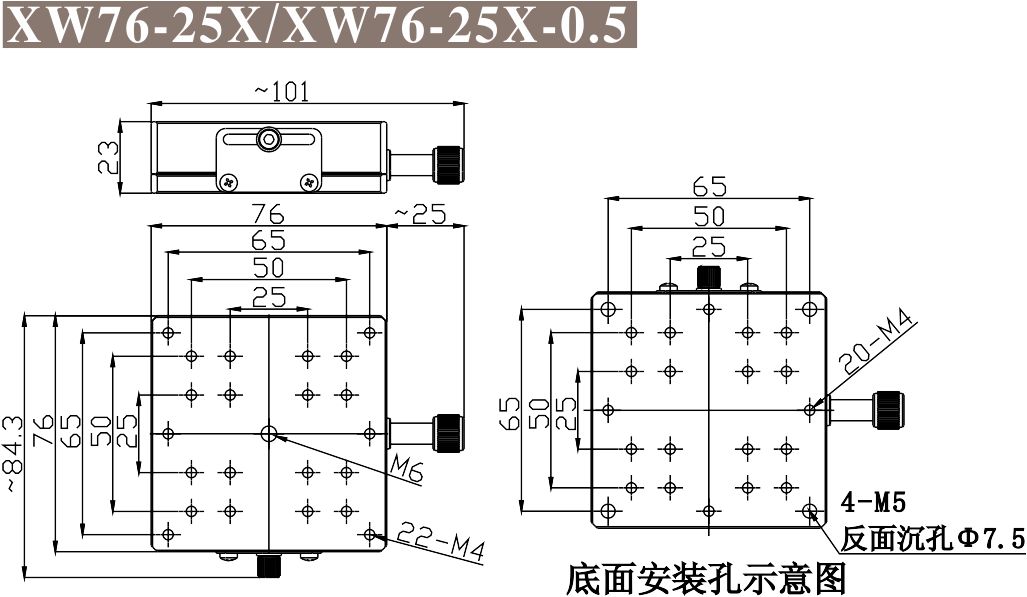

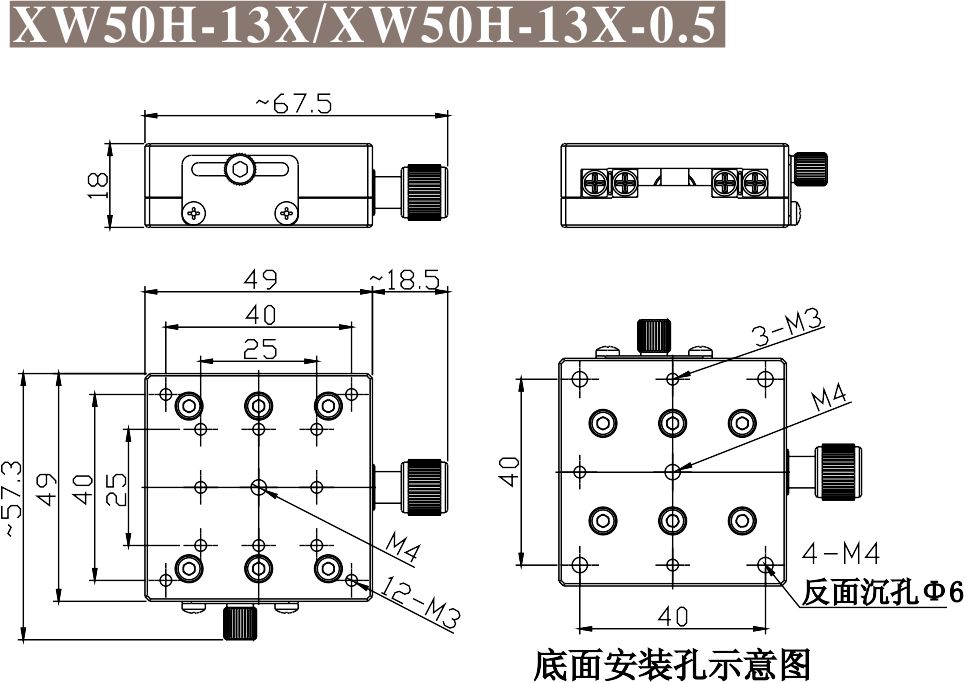

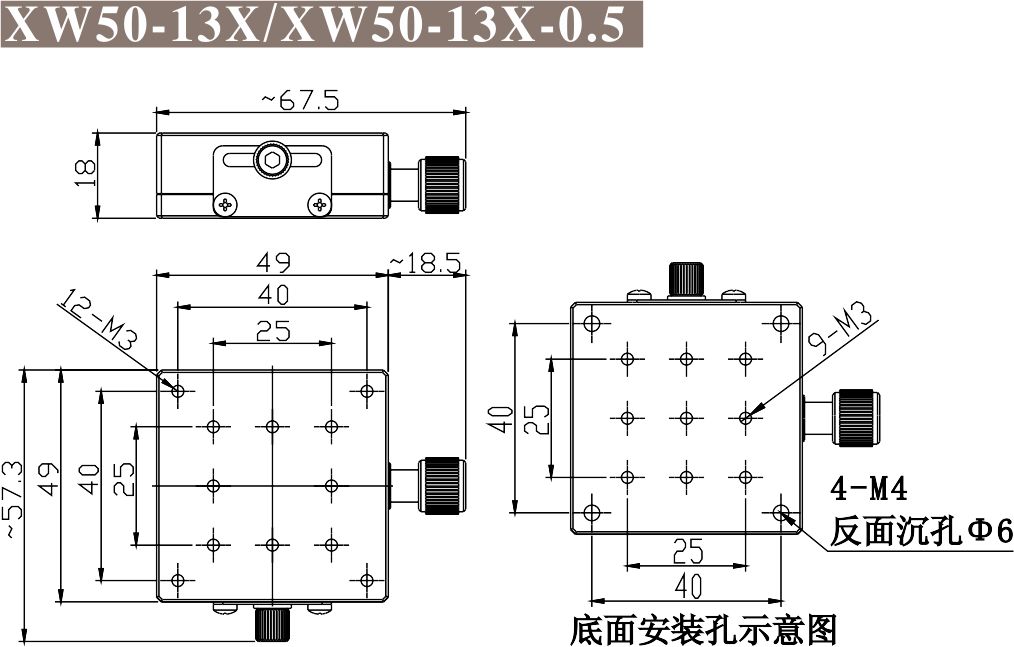

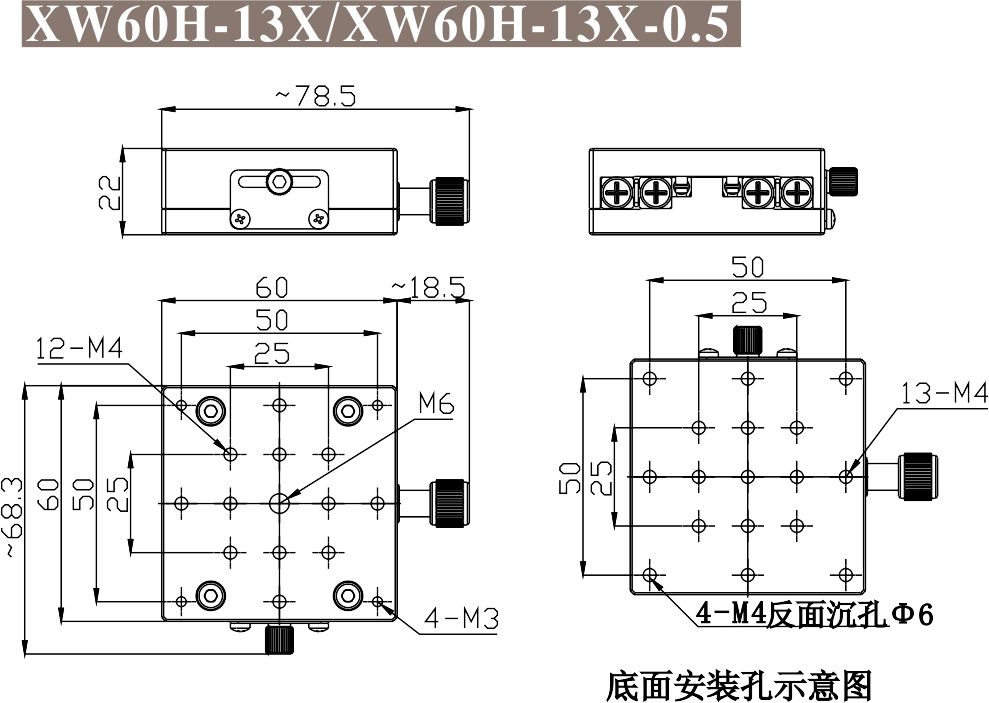

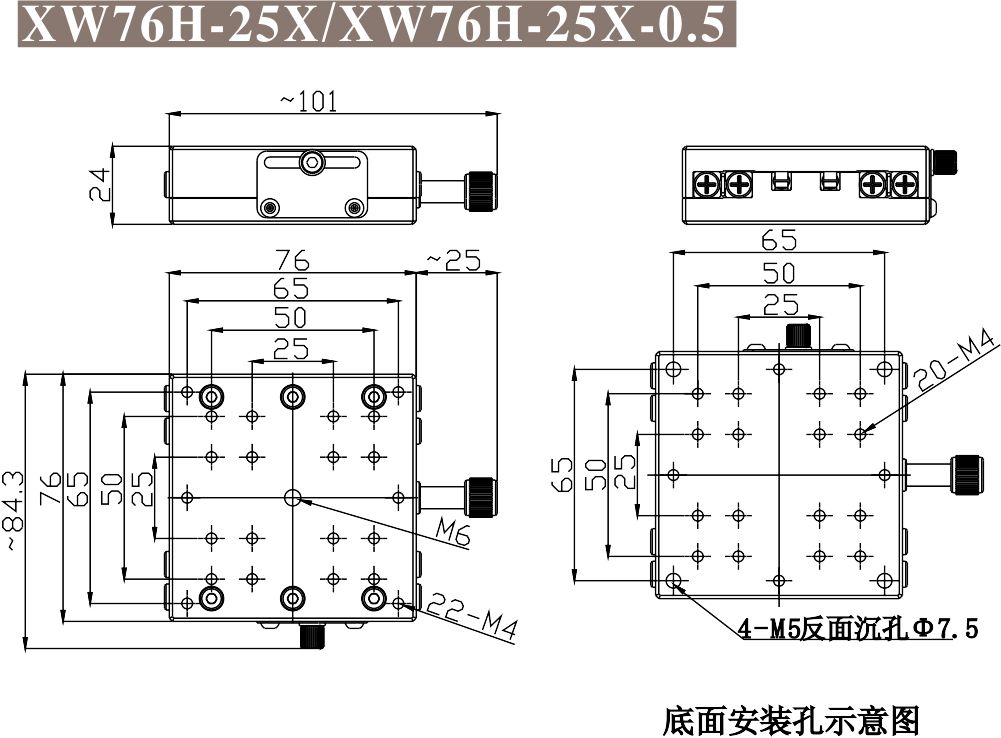

注:如有特殊需求,可以定制。点击型号可以查看详细图纸。
下表为轻载平移台的规格,采用线性导轨结构,适合负载轻、移动平行度要求不高的场合使用。
(快速索引号) | 124-1 | 124-2 | 124-4 | 124-6 |
|---|---|---|---|---|
型号 (方向:X) | ||||
(选配0.5螺距 索引号) | —— | 124-2-0.5 | 124-4-0.5 | 124-6-0.5 |
选配0.5螺距 | —— | |||
台面尺寸(mm) | 40×40 | 50×50 | 60×60 | 76×76 |
行程(mm) | 8 | 13 | 13 | 25 |
调节螺距(mm) | 0.25 | 0.25(可选配0.5) | ||
分辨率(mm) | 0.001 | |||
运动直线度(um) (运动时左右摆动) | ±1 | |||
运动平行度(um) (运动时上下起伏) | ±4 | |||
台面平整度(um) | ±15 | ±15 | ±15 | ±15 |
承载(kg) | 2 | 2.5 | 4 | 8 |
滑动导轨 | 线性滚珠导轨 | |||
选配安装底板 | AXB40、AXB65S | AXB50、AXB65S | AXB60、AXB92S | AXB76、AXB118S |
下表为重载平移台的规格,采用交叉滚柱导轨结构,承载能力更大,移动的稳定性和平稳性更好。
(快速索引号) | 124-3 | 124-5 | 124-7 |
|---|---|---|---|
型号 (方向:X) | |||
(选配0.5螺距 索引号) | 124-3-0.5 | 124-5-0.5 | 124-7-0.5 |
选配0.5螺距 | |||
台面尺寸(mm) | 50×50 | 60×60 | 76×76 |
行程(mm) | 13 | 13 | 25 |
调节螺距(mm) | 0.25(可选配0.5) | ||
分辨率(mm) | 0.001 | ||
运动直线度(um) (运动时左右摆动) | ±1 | ||
运动平行度(um) (运动时上下起伏) | ±4 | ||
台面平整度(um) | ±8 | ±10 | ±10 |
承载(kg) | 5 | 10 | 15 |
滑动导轨 | 交叉滚柱导轨 | ||
选配安装底板 | AXB50、AXB65S | AXB60、AXB92S | AXB76、AXB118S |
