型号表示：XC台面尺寸(H)-行程X-(P)(Z)
      台面尺寸—平移台的台面尺寸

       H—缺省表示轻载，H表示重载，采用交叉滚柱导轨的滑动结构
      行程—平移台的行程范围

       P—调节螺杆螺距，缺省表示用0.25螺牙，0.5表示用0.5螺牙的调节螺杆

       Z—缺省表示右手操作型，Z表示左手操作型

      侧顶式平移台，采用细牙螺杆调节，标准为0.25mm螺距，也可选配0.5mm螺距。产品结构紧凑，调节方便。平移台分为轻载和重载两种形式，其中，轻载平移台采用线性导轨结构，适合负载轻、移动平行度要求不高的场合使用；重载平移台采用交叉滚柱导轨结构，承载能力更大，移动的稳定性和平稳性更好。

      产品底部有安装螺孔，可以直接连接其他台面，也可以通过安装底板，转接到标准光学平台、平板上使用。根据用户操作的方向，侧调平移台可分为右手型、左手型。如没有特别标注，常规平移台是右手型。标准产品材料是优质航空铝，如有特殊需要也可做不锈钢材质的平移台。

XC  细牙螺杆侧调平移台(代号：X)

      侧调式平移台，采用细牙螺杆调节，结构紧凑，价格便宜，调节方便。产品底部有安装螺孔，可以直接连接其他台面，也可以通过安装底板，转接到标准光学平台、平板上使用。根据用户操作的方向，侧调平移台可分为右手型、左手型。如没有特别标注，常规平移台是右手型。标准产品材料是优质航空铝，如有特殊需要也可做不锈钢材质的平移台。
      本系列平移台分为轻载和重载两种形式，其中，轻载平移台采用线性导轨结构，适合负载轻、移动平行度要求不高的场合使用；重载平移台采用交叉滚柱导轨结构，承载能力更大，移动的稳定性和平稳性更好。两种形式在产品型号中有所区分，具体参数见图纸和表格，如有特殊要求可以定做。
      平移台采用超精细牙螺纹调节螺杆，有0.25、0.5两种螺牙规格。其中，0.25mm细牙螺纹的分辨率更好，适用于非高频率反复调节的设备、实验室、企业研发室等场合使用;0.5mm细牙螺纹耐久性更好，适用于反复操作频率高、负载大设备或者企业生产线使用。客户可以根据自己实际的使用状态选择合适的调节螺杆牙距。

型号表示：XC台面尺寸(H)-行程X-(P)(Z)
      台面尺寸—平移台的台面尺寸，例如50表示50×50mm台面的平移台。
       H—缺省表示轻载，H表示重载，采用交叉滚柱导轨的滑动结构
      行程—平移台的行程范围，例如13表示13mm行程的平移台
       P—调节螺杆螺距，缺省表示用0.25螺牙，0.5表示用0.5螺牙的调节螺杆。注：XC40-8X没有0.5螺牙的规格
       Z—缺省表示右手操作型，Z表示左手操作型

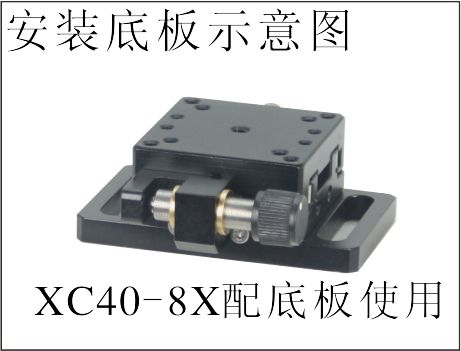

配安装底板使用示意（可在“附件系列”——“AXB平移台底板”中选配合适的安装底板）

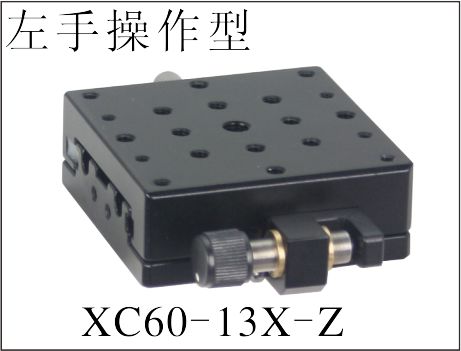

左手操作型平移台示意图

注：如有特殊需求，可以定制。点击型号可以查看详细图纸。

下表为轻载平移台的规格，采用线性导轨结构，适合负载轻、移动平行度要求不高的场合使用。

下表为重载平移台的规格，采用交叉滚柱导轨结构，承载能力更大，移动的稳定性和平稳性更好。
