· 光电二极管探头: 这些探头设计用于单色光源或近单色光源的功率测量，因为它们具有波长相关响应。这些探头根据输入光功率和波长输出电流。电流输入到跨阻放大器中，该放大器输出一个正比于输入电流的电压。

· 热功率探头: 这些热电堆探头由在超宽波长范围内光谱响应相对平坦的材料制成，它们适用于宽带光源（例如LED和SLD）的功率测量。热功率探头的输出电压与输入光功率成正比。

· 热释电能量计探头: 我们的热释电探头通过热释电效应产生一个输出电压，适合测量脉冲光源，重复率被探测器的时间常数限制。这些探头输出与输入脉冲能量成正比的峰值电压。

1.1

光电二极管功率探头

Detector Type	Sensor Family	Applications	Item #	Wavelength	Energy or Power Range	Detector Type	Aperture	Response Time
探头	标准探头	General Purpose Power Measurements	S120VC	200 - 1100 nm	50 nW - 50 mW	Si	Ø9.5 mm	<1 µs^a
			S120C	400 - 1100 nm	50 nW - 50 mW		Ø9.5 mm
			S121C	400 - 1100 nm	500 nW - 500 mW		Ø9.5 mm
			S122C	700 - 1800 nm	50 nW - 40 mW	Ge	Ø9.5 mm
	细长探头	Power Measurements in Tight Spaces	S130VC	200 - 1100 nm	Dual Range: 5 nW - 5 mW or 50 nW - 50 mW	Si Slim	Ø9.5 mm
			S130C	400 - 1100 nm	Dual Range: 500 pW - 5 mW or 100 µW - 500 mW	Si Slim	Ø9.5 mm
			S132C	700 - 1800 nm	Dual Range: 5 nW - 5 mW or 100 µW - 500 mW	Gi Slim	Ø9.5 mm
	显微镜探头	Measure Power at the Sample Plane of a Microscope	S170C	350 - 1100 nm	10 nW - 150 mW	Si Large Area	18 mm x 18 mm
	积分球探头	Power Measurements for High Powers and Divergent Beams	S140C	350 - 1100 nm	1 µW - 500 mW	Si Integrating	Ø5 mm
			S142C	350 - 1100 nm	5 µW - 5 W	Si Integrating	Ø12 mm
			S144C	800 - 1700 nm	100 nW - 500 mW	InGaAs Integrating	Ø5 mm
			S145C	800 - 1700 nm	1 µW - 3 W		Ø12 mm
			S146C	900 - 1650 nm	10 µW - 20 W		Ø12 mm
			S148C	1200 - 2500 nm	1 µW - 1 W		Ø5 mm
			S180C	2900 - 5500 nm	1 µW - 3 W	MCT (HgCdTe)	Ø7 mm
	光纤探头	Fiber Power Measurements and Field Applications	S150C	350 - 1100 nm	100 pW - 5 mW	Si Fiber	Ø5 mm
			S151C	400 - 1100 nm	1 nW - 20 mW	Si Fiber	Ø5 mm
			S154C	800 - 1700 nm	100 pW - 3 mW	InGaAs Fiber	Ø5 mm
			S155C	800 - 1700 nm	1 nW - 20 mW	InGaAs Fiber

a. 光电二极管探头的响应时间。使用这些探头的功率计的实际响应时间受到您的功率计表头的更新频率所限制。

1.2

热功率探头

Detector Type	Sensor Family	Applications	Item #	Wavelength	Energy or Power Range	Detector Type	Aperture	Response Time

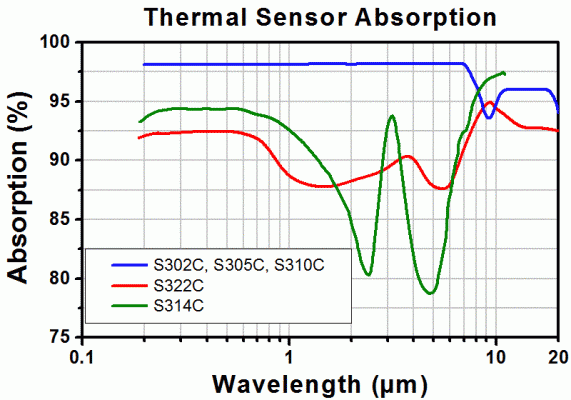

热功率探头	宽范围探头	General Broadband Optical Power Measurements	S302C	190 nm - 25.0 µm	100 µW - 2 W	Stabilized Thermal Absorber	Ø12 mm	3 s^b
			S310C	190 nm - 25.0 µm	10 mW - 10 W	Thermal Surface Absorber	Ø20 mm	<1 s^b
			S314C	190 nm - 11.0 µm	10 mW - 40 W		Ø25 mm	<1 s^b
			S322C	250 nm - 11.0 µm	100 mW - 200 W		Ø25 mm	1 s^b
	小型探头	Power Measurements in Tight Spaces	S305C	190 nm - 25.0 µm	10 mW - 5 W		Ø10 mm	<1 s^b

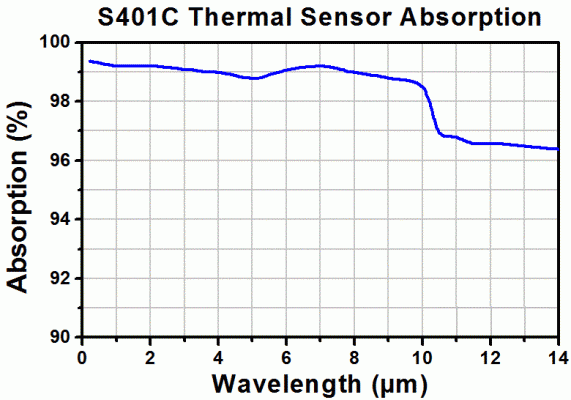

	高灵敏度探头	Broadband Optical Power Measurements Down to 10 µW	S401C	190 nm - 20.6 µm	10 µW - 1 W (3W)^c	Stabilized Thermal Volume Absorber	Ø10 mm	<1 s^b

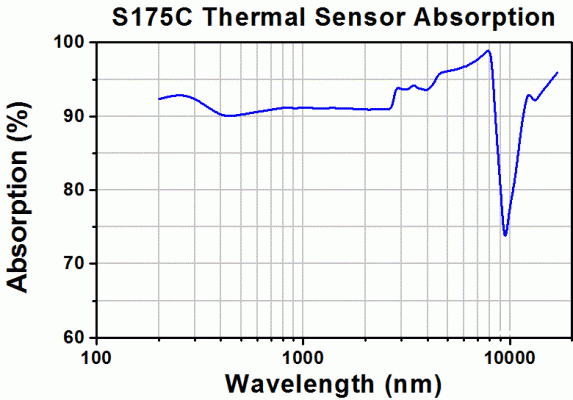

	显微探头	Measure Power at the Sample Plane of a Microscope	S175C	300 nm - 10.6 µm	100 µW - 2 W	Thermal Volume Absorber	18 mm x 18 mm	<2 s
	激光器热探头	Applications with High Peak Powers or YAG or Excimer Lasers	S350C	190 nm - 1.1 µm and 10.6 µm	10 mW - 40 W	Thermal Surface Absorber	Ø40 mm	1 s^b
			S370C	400 nm - 5200 nm	10 mW - 10 W	Thermal Volume Absorber	Ø25 mm	3 s^b
			S470C	250 nm - 10.6 µm	100 µW - 5 W	Thermal Volume Absorber	Ø15 mm	<2 s^b

a. 对于热功率探头，响应时间受探头材料限制。热功率探头和功率计表头设计成在探头的单个时间常数之后就能确定入射功率。因此，相比于其它热功率探头，我们的C系列热功率探头具有相对短的响应时间。
