Nd:YAG脉冲激光器
Nd:YAG脉冲激光器
最高输出能量 | 最高频率 | |||||
1064 nm | 532 nm | 335 nm | 266 nm | 213 nm | ||
| 风冷Nd:YAG激光器：LQ115 | 90 mJ | 40 mJ | 15 mJ | - | - | 5 Hz |
| 紧凑型Nd:YAG激光器：LQ215 | 180mJ | 100 mJ | 45 mJ | 35 mJ | - | 20Hz |
| 双脉冲Nd:YAG激光器： LQ215-D | 2 x 100 mJ | 2 x 50 mJ | - | - | - | 20 Hz |
| 脉冲Nd:YAG激光器： LQ529 | 500 mJ | 280 mJ | 100 mJ | 70 mJ | 25 mJ | 50 Hz |
| 高功率Nd:YAG激光器： LQ929 | 1400 mJ | 800 mJ | 300 mJ | 180 mJ | 50 mJ | 10 Hz |
| 100 Hz Nd:YAG激光器： LQ629 | 200 mJ | 90 mJ | 50 mJ | 15 mJ | 5 mJ | 100 Hz |
高频激光器LQ629-100，短脉宽激光器LQ215，传导制冷激光器LQ115

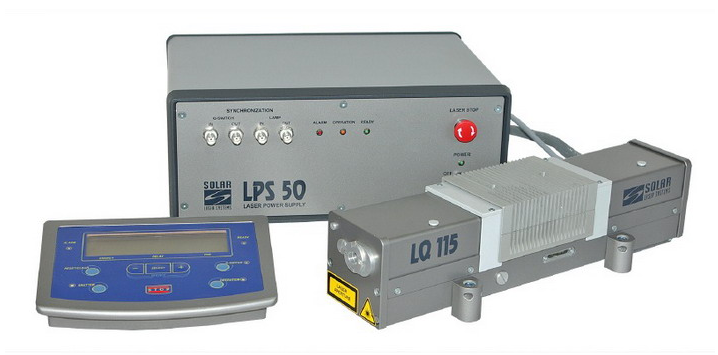

传导制冷激光器LQ115可由充电电池供电
型号 | LQ629-100 | LQ215 | LQ115 |
脉冲重复频率（Hz） | 200 | 1-20 | 3 |
脉冲能量（mJ） |
|
|
|
脉冲宽度（ns） | 12...18 | 6...10 | ~7 |
光束直径（mm） | 5 | ≤5 | 4 |
发散角（mrad） | <1.5 | ≤1.5 | ≤3 |
稳定性 | ±1.5 | ±2.5 | —— |
抖动 | ±1.5ns | ±1.5ns | —— |
尺寸（mm） | 740 x 180 x 125 | 455 x 165 x 140 | 410 x 125 x 100 |
冷却系统 | 水冷 | 水冷 | 传导制冷 |

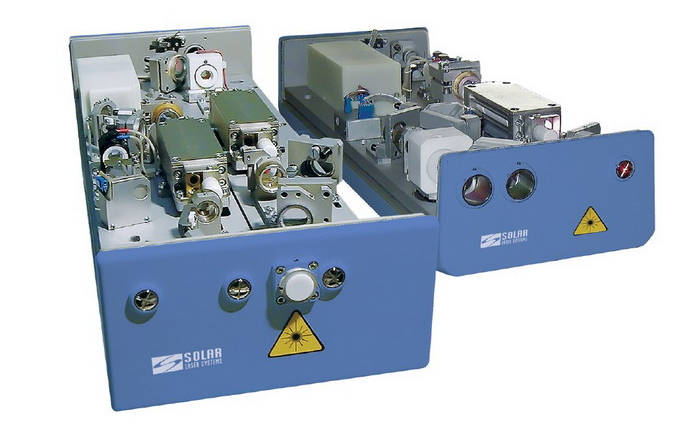

脉冲Nd:YAG激光器LQ529,高功率Nd:YAG激光器LQ929
产品特点：
1、优异的光束质量
2、最高可获得5次谐波213nm输出
3、稳定性高
4、泵浦效率高（超过2%），输出能量大，避免了双折射引起的偏振光损耗。
5、操作和维护简单
6、可用RS232实现远程控制
7、单相电输入，独立水冷系统
型号 | LQ 529A | LQ529B | LQ 529C | LQ829 | LQ929 | ||
结构 | 振荡器 | 振荡器+放大器 | |||||
脉冲重复频率（Hz） | 5 | 10 | 10 | 20 | 50 | 10 | 10 |
单脉冲能量（mJ） |
500 |
500 |
350 |
350 |
150 |
1000 |
1400 |
脉冲宽度（ns） | 10～13 | 8～11 | |||||
光束直径（mm） | ≤8 | ≤6 | ≤5 | ≤10 | ≤11 | ||
发散角（mrad） | ～1.5 | ～1.3 | ～1.5 | ||||
稳定性 | <±2.5% | ||||||
抖动 | ±1ns | ||||||
功耗 | 400 | 600 | 600 | 800 | 1000 | 900 | 1000 |
尺寸（mm） | 激光头：575 x 180 x 100 | 激光头：625 x 220 x 130 | |||||
产品应用领域：
1、优异的光束质量和较高的脉冲能量使LQ529 非常适合用于非线性光谱，等离子物理，非线性光学以及高次谐波发生器等方面。
2、在光谱领域，该系列激光器的重复频率足以满足数据采集的要求，同时，高稳定度消除了拉曼以及时间分辨光谱中标定漂移的麻烦。
3、在PIV测速实验中，稳定度是关键的因素。高稳定度的LQ529是理想的PIV实验光源。该系列产品已经成功的应用于粒子影象速度实验中，效果甚佳。
4、高光束质量的LQ529可作为可调谐激光器和OPO的泵浦源。
5、较低的运作成本，极佳的光学特性，能满足工业用激光的要求，操作和维护简单也是LQ529能应用于工业的主要因素之一。
6、机械稳定度好，功耗低，独立的水冷却系统使LQ529成为车载移动监控系统的理想光源，密封防尘设计使其能长期在野外使用。
其他选项：
三倍频、四倍频和五倍频发生器
