Nano SpeedTM 高功率固态光纤光开关
NanoSpeed™光纤光开关系列特色，超快响应特性的工业领导性能,超低损耗和宽工作温度范围（-50°C + 90°C）。光开关在光路中有高可靠性不需要有机材料。这些光开关设计为了满足大多数关键型光学开关应用。
NanoSpeed Switch 系列：
NS High Speed Optical 1x1 Switch
NS High Speed Optical - 1x2 Switch
NS High Speed Optical - 1x4 Switch
NS High Speed Optical - 2x2 Switch
NS High Speed Optical -Broadband 1x2 Switch
NS系列1×1高功率固态光纤光开关通过光通道将信号加载到输出光纤上。该设计采用坚固的全晶体结构，并非机械开关方式，避免了机械运动对性能的影响。可以满足高稳定性、快速响应和连续开关工作的应用需求。
该器件可配置相应的12V输入电压和带0-5V控制信号输入的驱动电路板。
特点：
固态高速
超高稳定性
低插入损耗
紧凑、低成本
低功耗
驱动简单
NH系列1x1光开关 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | 780 | 2000 | nm | |
插入损耗 | 0.4 | 0.6 | 1.0 | dB |
隔离度 | 20 | 25 | 35 | dB |
偏振相关损耗 | 0.15 | 0.35 | dB | |
温度相关的插入损耗 | 0.25 | 0.5 | dB | |
偏振模色散 | 0.1 | 0.3 | ps | |
回波损耗 | 45 | 50 | 60 | dB |
响应时间（上升/下降沿） | 300 | ns | ||
重复频率 | DC | 5 | 300 | kHz |
工作温度 | -5 | 70 | oC | |
承受功率 | 5 | W | ||
存放温度 | -40 | 85 | oC | |
尺寸 | 62.5×25×7 | mm | ||

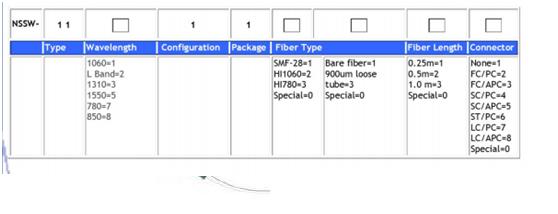

订购信息：

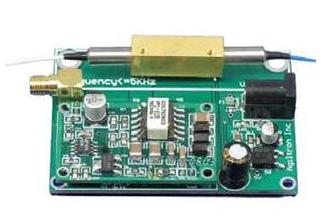

Nano SpeedTM 光开关DC-5kHz驱动
适合NS系列光开关驱动，上升和下降沿时间短，响应快。
参数 | 最小值 | 典型值 | 最大值 | 单位 |
上升时间(tr) | 85 | 100 | ns | |
下降时间(tf) | 85 | 100 | ns | |
开关速度(上升沿)(Sr) | 200 | 250 | ns | |
开关速度(下降沿)(sf) | 200 | 250 | ns | |
重复速率 | DC | 5 | 5kHz | |
脉冲宽度 | 1.0 | >1.0 | us | |
控制输入(TTL) | 0 | 5 | V | |
功耗 | 0.6 | 2@5kHz | W | |
电源 | 12 | V | ||
操作温度 | -5 | 70 | oC | |
存放温度 | -40 | 80 | oC | |
连接头 | SMA | |||
尺寸 | 2.8×2×1 | inch | ||
驱动：
NS Electronic Switch Driver
100 kHz Repetition NS Electronic Switch Driver
500 kHz Repetition NS Electronic Switch Driver

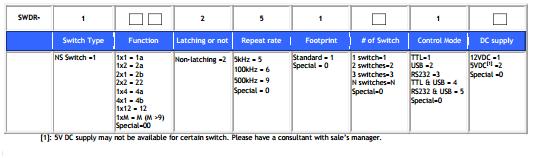

订购信息：
