产品规格：

推动力：40 N

行程范围：25 mm

zui 小 位移增量：0.10 μm

zui 大 速度：25 mm/s

精度，典型值：±0.5 µm

精度，保证值：±1.0 µm

双向重复精度（典型值）：±0.2 µm

双向重复精度，保证值：±0.30 µm

单向重复精度（典型值）：±0.04 µm

单向重复精度，保证值：±0.10 µm

驱动螺距：1 mm

原点：Optical, centered

原点重复精度：±0.05 µm

编码器分辨率：0.1 µm

限位开关：Optical

电缆长度：1.5 m

端口：DB25 - Male

功耗：48 W

重量：1.0 kg

MTBF：20,000 h (25% load, 30% duty cycle)

zui 大 耗电量：30 W

兼容XPS-RL 驱动模块：XPS-DRV03

兼容XPS-D驱动模块：XPS-DRV11

ESP301兼容性：Yes

SMC100兼容性：SMC100CC


特征

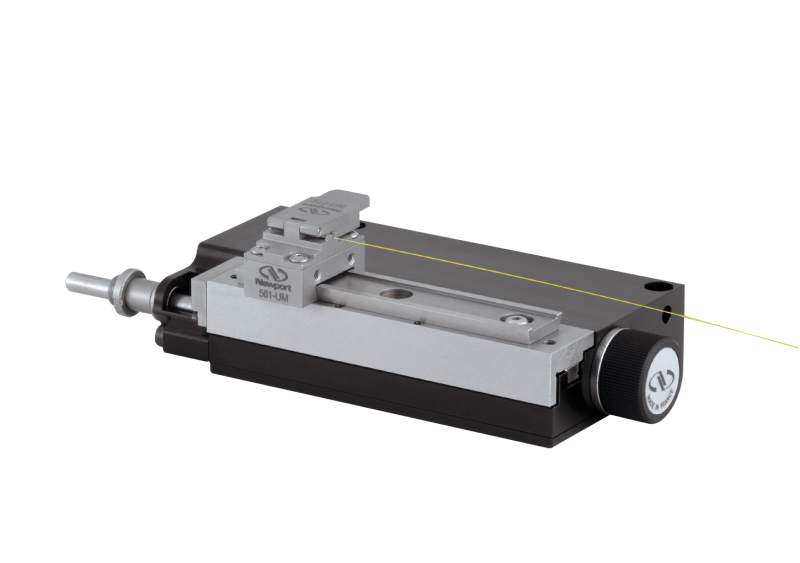

单轨线性位移台应用

VP-25，AA 的促动器顶轨可用作单轨线性平移台，借助可选的 561-RAIL 导轨定位小型轻质部件。它可用于定位光纤、微光学元件、传感器或其他小型轻质部件。为了提高通用性，同时提供了与热门的 ULTRAlign™ 定位系统兼容的燕尾型轨道安装接口。该系统在各种光纤对准应用中为光纤、光纤阵列、物镜或GRIN透镜提供多种可更换安装座。

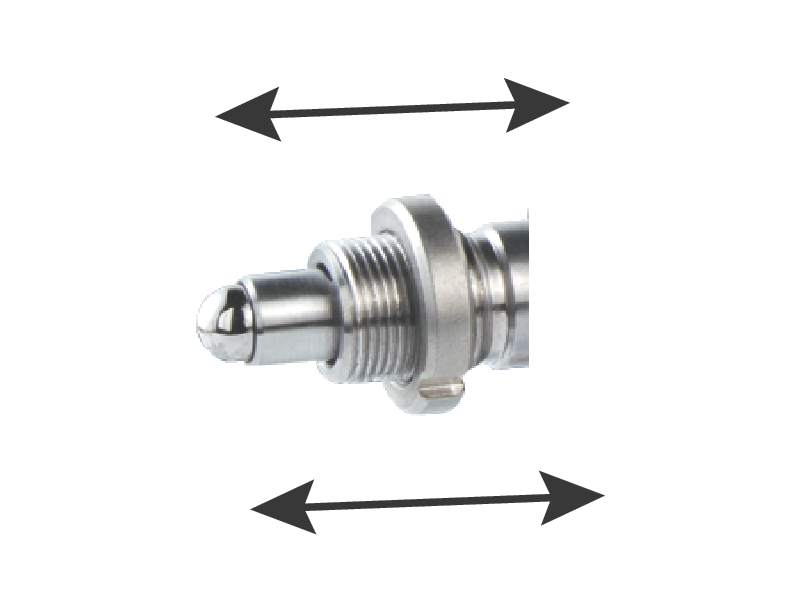

非旋转 jian 端

非旋转 jian 端对于消除促动器 jian 端和对接表面之间各种接触所引起的不良周期性运动变化是十分需要的。

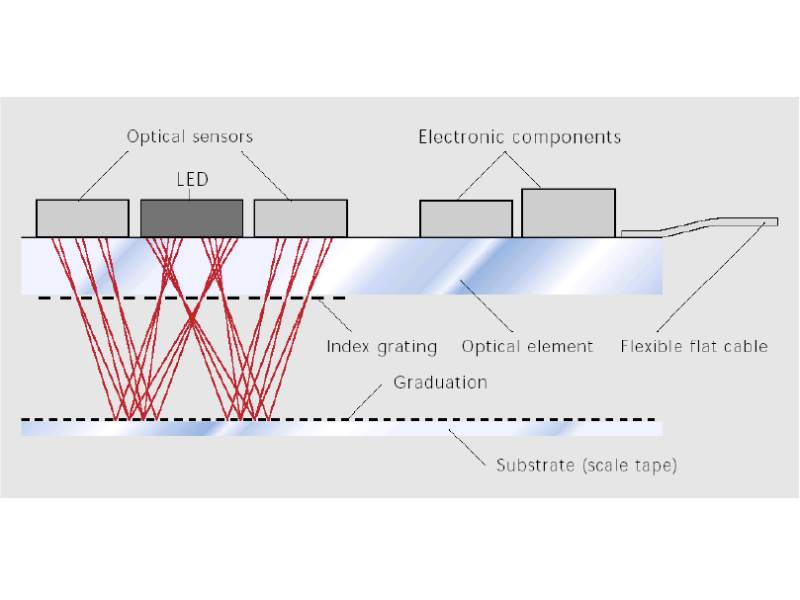

集成线性编码器

VP-25AA 基于 VP-25XA 线性位移台中使用的相同创新设计，具有高分辨率线性标度编码器，以获得重复性和精度。标度固定于移动轨道上，促动器 jian 端 yong 久附接于其上，不会与安装轴进行任何接触。该概念消除了所有的传动系统诱导的运动误差，并且很大程度地减少了标度和促动器 jian 端 之间的滞后现象。
