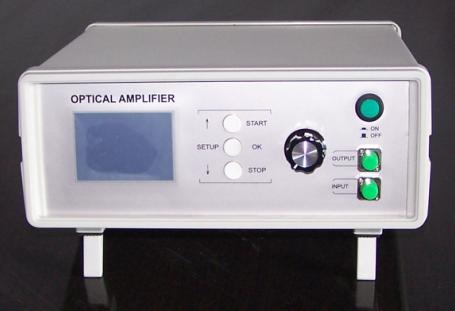

台式EDFA

    台式EDFA，采用台式结构，尺寸为L260 x W260 x H100 mm 。采用市电供电，具有串口与上位机通信，LCD中文操作界面， 有按键进行人机交互。适合于实验室或者科研单位等。工作波段有C BAND 和L BAND可选择，增益可调，用做发射光增强放大，在线放大，或者前置放大等等。 经过特殊光路和电路处理,在纳秒级脉冲光信号放大方面有很好的效果,配合我公司生产的脉冲种子光源使用,能产生超过20W以上的瞬间脉冲功率。

特点应用
● 台式结构
● 智能微处理器控制
● 高稳定性和高可靠性
● 串口通信
● LCD中文显示界面		● C BAND OR L BAND
● 前置放大
● 科研
● 实验室

　

性能指标:

参数

符号

条件

最小

典型

最大

单位

电源输入

V

交流

100220260

V

输入电流

I

交流



0.2

A

波长

λ

C BAND

L BAND

1529

1570


1565

1605

nm

输入光功率

 Pin


 -35


 5

dBm

输出光功率

Pout




23

dBm

增益

Gain


15


35

dB

噪声系数

 NF

增强放大器Pin<0dBm

前置放大Pin<-30dBm

　


<5.5

<4.5


dB

隔离度

 ISO


 30



dB

泵浦泄露





-30

dBm

偏振损耗

PDL


0.5dB

回损

RL

55
dB

通信接口




RS232

功耗

W



 <35


W




台式结构： (mm)
尺寸: L260 x W260 x H100 mm
架构: 金属外封
电接口: 标准AC 220V插座
