尺寸：483*220*44mm，净重：1.9Kg。16路视频光端机
16路视频光端机采用国际先进的SOC数字信号处理技术，及全数字视频无压缩传输技术，将8路视频及多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采用光纤的波分复用技术实时同步、无失真、高质量地传输。内部采用最新10位数字编码技术，可将16路视频信号及1路或2路双向数据和1路100M以太网信号通过光纤同时传递。支持RS232、RS422、RS485等数据接口及所有主要数据通讯协议。通过高速数据口与OTS-MC4和OTS-MC8数据扩充模块连接。具有PAL、NTSC、SECAM格式兼容，无失真高质量传输。体积小巧，性能稳定可靠，适合于安装于对体积、空间有特殊要求的应用场合，并可内置于球机或者直接插于摄像机上应用。该光端机设计光路电路久经考验，稳定可靠，按照相关国际标准进行设计制造，安装免调试，环境适应性强。尺寸：483*220*44mm，净重：1.9Kg。
| 特点 | 应用 |
| ● 10位PCM数字视频编码 ● 兼容PAL、NTSC、SECAM视频制式 ● 独立式和插卡式可选安装 ● 具有过载保护、自动恢复功能 ● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路干扰 ● LED灯显示设备工作状态 ● 可选网管功能 ● 通过FCC、CE、UL和RoHS认证 | ● CATV ● 监控 ● 安防 ● 科研 ● 实验室 |

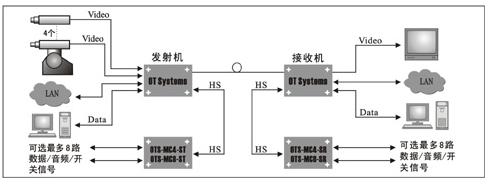

应用图示：
性能指标：
| 光学指标 | |
| 波长 | 1470~1610nm |
| 发射功率 | -15dbm~+3dbm |
| 接收灵敏度 | -30dbm~-20dbm |
| 光纤接口类型 | FC或ST |
| 视频指标 | |
| 视频路数（远端） | 1～16 |
| 视频路数（中心） | 10路输出 |
| 视频制式 | PAL/NTSC/SECAM |
| 采样频率 | 16MHz |
| 采样编码 | 10bit |
| 视频输入／输出阻抗 | 75Ω |
| 输入/输出电压 | 1.0Vp-p typ |
| 带宽 | 10MHz |
| 微分增益 | < 0.7%typ |
| 微分相位 | < 0.5°typ |
| S/N(信噪比) | > 70dB（加权） |
| 音频指标 | |
| 路 数 | 1~16 |
| 带 宽 | 20Hz~20KHz |
| 输入/输出抗阻 | 20Ω、600Ω、10KΩ、47KΩ（平衡/非平衡） |
| 输入/输出电平 | -18dBm~+6dBm |
| 总谐波失真 | 1%（基波频率为1KHz） |
| 信噪比 | >85dB |
| 电话指标 | |
| 阻抗 | 600Ω |
| 音频范围 | 300—3400Hz |
| 频率响应 | 300—3400Hz |
| 数据指标 | |
| 路数 | 1~16路 |
| 数据方向 | 正向／反向／双向 |
| 据格式 | RS-232、RS422、RS485、Manchester |
| 速率 | 0~300kbps |
| 误码率 | ≤10-12 |
| 对讲指标 | |
| 支持Aiphone LEM、LEF、NEM系列对讲系统 | |
| 系统指标 | |
| 状态指示灯 | 电源、视频、光链路、数据指示灯 |
| 平均无故障工作时间（MTBF） | ≥10万小时 |
| 软件界面 | GUI |
| 电气指标 | |
| 板卡电源 | 6VDC,机箱后背板提供 |
| 独立式电源 | OTS-PA/6V外部电源适配器 |
| 插卡式电源 | OTS-PSU/6V电源器 |
| 供电电压 | 220VAC（+15%,-20%）、50HZ |
| 机械指标 | |
| 独立式机箱 | 483mm×220mm×44mm |
| 环境指标 | |
| 工作温度 | -40℃~+75℃ |
| 存储温度 | -40℃~+80℃ |
| 工作湿度 | 0~95%无冷凝 |
| MTBF | >10万小时 |
