980/1030/1064nm保偏光纤准直器
产品描述
光纤准直器由尾纤与透镜精确定位而成，它可以将光纤内的传输光转变成准直光，或将外界平行光耦合至光纤内；可以根据客户需要定制不同波长、不同功率的产品，我们还可以提供高功率（百瓦级）风冷的版本，可运用在光纤激光器、激光雷达、红外传感、科学科研等领域。
产品特点 | 应用领域 |
插入损耗低/高消光比 | 光纤激光器/光纤放大器 |
光斑大小可选 | 光通信领域 |
长工作距离，可靠性高 | 激光雷达 |
产品指标
参数 | 单位 | 数值 |
中心波长 | nm | 980/1030/1064 |
工作带宽 | nm | ±30 |
工作距离 | mm | 5-100 |
光斑大小(1/e2) | mm | ≤0.6 |
典型插入损耗 | dB | 0.4 |
最大插入损耗 | dB | 0.5 |
回波损耗 | dB | ≥50 |
典型消光比 | dB | 25 |
最小消光比 | dB | 23 |
承受功率 | W | 0.3 1 5 10或其它 |
光纤类型 | - | PM980或其它 |
光纤长度 | m | 1或其它 |
连接头类型 | - | FC/APC或者其它 |
最大拉力 | N | 5 |
封装尺寸（OD 1.8mm） | mm | Φ3.2XL10镀金管 Φ2.8XL9玻璃管 |
工作温度 | ℃ | -5～+70 |
储存温度 | ℃ | -40～+85 |
测温环境在25℃；以上数据不含接头，如果增加连接头，插入损耗增加0.3dB,回损降低5dB,对于保偏产品消光比降低2dB。

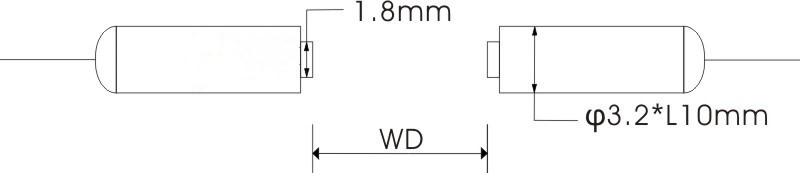

封装尺寸
选型信息
MCPCOL | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
工作波长 | 工作距离 | 套管 | 承受功率 | 光纤类型 | 尾纤长度 | 尾套类型 | 连接头类型 | |
980-980nm 1030-1030nm 1064-1064nm S-其它 | 05-5mm 50-50mm S-其它 | 1-玻璃套管 2-镀金套管 | 00-300mW 01-1W S-其它 | P9-PM980 | 08-0.8m 10-1.0m 15-1.5m S-其它 | B-250um裸纤 L-900um松套管 S-其它 | N-None FP-FC/PC FA-FC/APC S-其它 |
选型参考 MCPCOL-1064-50-2-00-P9-10-L-FA
保偏光纤准直器，中心波长1064nm，工作距离50mm，镀金管封装，承受功率300mW，光纤类型PM980，光纤长度1米，900um松套管，FC/APC，光纤慢轴对准key键。
如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
