980/1030/1064nm偏振分束器/合束器（PBS/PBC）
产品描述
偏振分束器（PBS/PBC）用于将两束正交偏振光耦合入一根光纤中或将含正交线偏振光的单一输出分别耦合到两个光纤输出中,也可以反向应用将两束从保偏光纤分支输入的正交偏振光束耦合到一根单模输出光纤中，可用于泵浦激光器的功率合束，提高光纤激光器的消光比。
产品特点 | 应用领域 |
低插入损耗 | 光纤激光器 |
高消光比 | 光纤放大器 |
高回波损耗 | 相干通信 |
高稳定性和可靠性 | 光纤陀螺 |
产品指标
参数 | 单位 | 数值 |
中心波长 | nm | 980/1030/1064 |
工作带宽 | nm | ±20 |
典型插入损耗 | dB | 0.6 |
最大损耗 | dB | 0.8 |
最小消光比 | dB | 22 |
方向性 | dB | 50 |
回波损耗 | dB | 50 |
承受功率 CW | W | 0.3 1 2 5 10 |
光纤类型 | - | PM Panda fiber for Ports 1&2, Hi1060or PM Panda fiber for Port 3 |
光纤长度 | m | 1或其它 |
连接头类型 | - | FC/APC或者其它 |
最大拉力 | N | 5 |
封装尺寸 | mm | Φ5.5XL35 |
工作温度 | ℃ | -5～+70 |
储存温度 | ℃ | -40～+85 |
测温环境在25℃；以上数据不含接头，如增加接头，插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键。

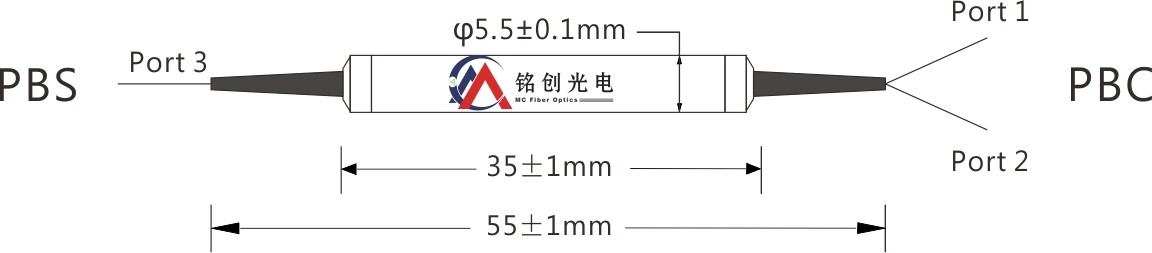

封装尺寸
选型信息
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | |
工作波长 | 承受功率 | 光纤类型Port1&2 | 尾纤长度 | 尾套类型 | 连接头类型 | ||
980-980nm 1030-1030nm 1064-1064nm S-其它 | 00-0.3W 10-10W S-其它 | P9-PM980 | H1-Hi1060 P985-PM980慢轴 45°对准 Port 1 P980-PM980慢轴对准Port 1 | 08-0.8m 10-1.0m 15-1.5m S-其它 | B-250um裸纤 L-900um松套管 S-其它 | N-None FP-FC/PC FA-FC/APC S-其它 |
选型参考 MCPBS-980-00-P9-P980-10-L-FA
偏振分束器，中心波长980nm，承受功率300mW，Port1&2光纤类型PM980，Port3光纤类型PM980且慢轴对准Port 1，光纤长度1米，900um松套管，FC/APC接头，光纤慢轴对准key键。
如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
