Mini-MBC-1U/Mini-MBC-1BU 电光调制器偏压控制器
主要参数 | MIN | TYP | MAX | UNITS | ||
光学性能 | ||||||
探测器输入功率1 | -30 | - | -10 | dBm | ||
光波长 | 1000 | - | 1650 | nm | ||
电气性能指标 | ||||||
偏置电压 | -10 | - | 10 | V | ||
零模式消光比2 | - | 25 | 40 | dB | ||
锁定 | Positive or Negative | |||||
锁定模式 | Quad+ (Quad-) or Null (Peak) | |||||
Pilot tone | ||||||
调制深度 (QUAD，Q点)3 | - | 1 | 2 | % | ||
调制深度 (Null，零点) | - | - | 0.1 | % | ||
调顶频率(QUAD，Q点) | - | 1K | - | Hz | ||
调顶频率(NULL，零点) | - | 2K | - | Hz | ||
功率指标 | ||||||
正电压 | 11.5 | 12 | 12.5 | V(DC) | ||
负电压 | -12.5 | -12 | -11.5 | V(DC) | ||
正电流 | - | 60 | - | mA(DC) | ||
负电流 | - | 40 | - | mA(DC) | ||
物理参数 | ||||||
操作温度 | 0 | - | 70 | ℃ | ||
存储温度 | -40 | - | 85 | ℃ | ||
尺寸 | 1.6x2.7x0.65 inch | |||||
重量 | 0.2lb | |||||
1.对于给定输入，探测功率指的是调制器输出最小衰减时经过Mini-MBC-1光电二极管耦合光功率 (检测功率不描述在锁定状态的检测到的功率)。
2.在这种情况下，调制器输出功率会超过0dB。1%耦合会被使用。（消光比将关闭但是不会超过调制器的消光比。）
3.光调制器深度 = 调制幅度/Vπ.

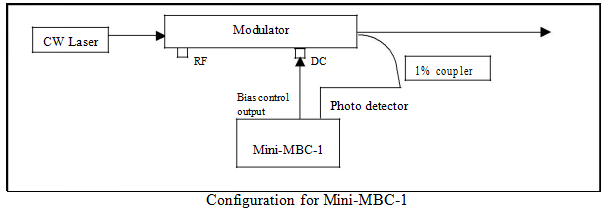

典型模拟应用：
Mini-MBC-1U | 单个MZ电光调制器偏压控制器 |
Mini-MBC-1BU | 单个MZ电光调制器偏压控制器（高消光比） |
Mini-MBC-3 | 可调电光调制器偏压控制 |
Mini-MBC-4 | 双直流偏置口电光调制器偏压控制器 |
Mini-MBC-5 | 零点/顶点交互锁定电光调制器偏压控制器 |
DPMZ电光调制器偏压控制器（单边带应用） | |
DPBC | 低抖动电光调制器偏压控制器 |
精密低抖动电光调制器偏压控制器 | |
0157FSSB/0157FBPSK | DP QPSK调制器偏压控制器 |
