C波段, L 波段 ; 12 Gb/s 参考发射机 & 接收机Receiver
法国Photline公司ModBox-1550nm-12Gbps-DPSK铌酸锂调制系统是一个产生高性能DPSK光数据流的光调制单元。该系统包含一个铌酸锂强度调制器（ 基于高速率铌酸锂M-Z调制器：MX-LN-10），一个高性能射频（RF）驱动，一个自动偏压控制器。该系统可以接收到内部激光源（DFB,ITLA...），作为基于延迟线干涉仪和平衡检测器的接收器。
法国Photline公司ModBox-1550-12 Gbps-DPSK调制系统为研发和生产工程师提供先进、性能平稳的成套系统仪器。同时可以作为光学通信实验室里的参考发射机，或作为生产测试台。
除了标准的1550nm波段，本系统还可以选择1310nm波段。
主要特点 | 主要应用 |
高达12Gb/s（28 Gb/s 版本可选） | 通信试验室 |
短上升/下降时间 | 发射系统测试 |
极高的稳定性能 | 产品测试等 |
参数 | 最小 | 典型值 | 最大 | 单位 |
光波长范围 | C波段，L波段（1310nm波段可选） | |||
调制形式 | DPSK | |||
调制速率 | 0.1 | 10 | 12 | Gb/s |

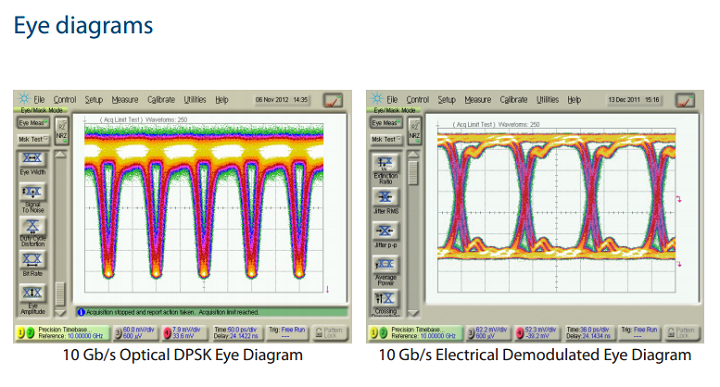

解调信号上升/下降时间 | - | 40 | - | Ps |
解调信号 SN | - | 15 | - | - |
解调信号幅度 | - | 250 | - | mV |
法国Photline公司 ModBox-1550nm-12Gbps-DPSK铌酸锂调制器系统包含以下几个部分:
1、高带宽，零啁啾，X-Cut铌酸锂强度（M-Z）调制器 （MX-LN-10)
2、增益可调高带宽NRZ，RF驱动（为眼图优化）
3、高性能偏压控制器，锁定M-Z调制器，确保高度稳定输出光信号
4、可选1：激光源，DFB，或可调谐激光器（带高精度驱动，输出功率可调）
5、可选2：电译码器
6、可选3：接收器级的光解调器（固定或可调FSR），以及平衡光电探测器。
