偏振开关/偏振绕偏器PS-LN-0.1



法国Photline公司 PS-LN-0.1系列偏振开关/偏振扰偏器是集成光学波导装置，可在两个线性正交输出状态（频率高达150 MHz）之间切换输入光的偏振态。

实际上，输出光在部件的输出偏振保持光纤的快轴或慢轴上传输，然后作为TE至TM转换器工作。更多产品信息，请联系苏州波弗光电科技有限公司，电话：0512-62828421！



主要特点：低插损（典型3.5dB）

主要应用：偏振开关，偏振态扰偏。





PS-LN-0.1主要性能指标：


参数指标


最小值


典型值


最大值


工作波长（nm）

1530

-

1580

插损（dB）

-

3.5

4.0

带宽（MHz）

100

150

-

开关电压@50kHz（V）

-

5

-

开关电压@150MHz（V）

-

7

-

偏振相关损耗PDL（dB）

-

-

1.0

偏振消光比PER（dB）

-

18

20

光回损ODL（dB）

-

-40

-45

RF输入阻抗（Ω）

-

10000

-

绝对最大值

RF输入功率（dBm）

-

-

28

光输入功率（dBm）

-

-

20

工作温度（℃）

0

-

70

存储温度（℃）

-40

-

85

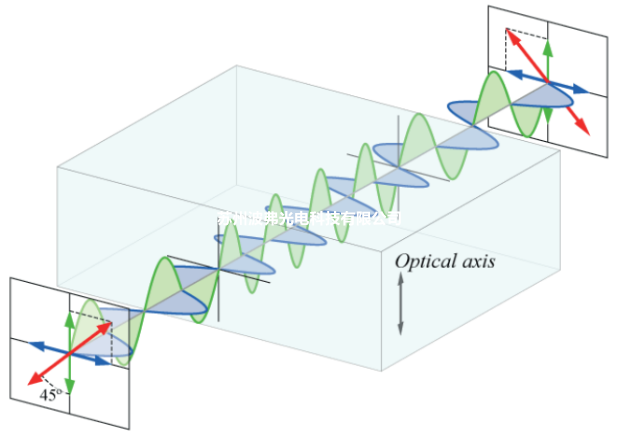

工作示意图：






订购信息：


PS-LN-0.1-P-P-AB-CD


P-P：输入/输出-保偏尾纤

AB-输入连接器类型：00-裸纤；FA-FC/APC；FC-FC/SPC

CD-输入连接器类型：00-裸纤；FA-FC/APC；FC-FC/SPC

参考选型：


PS-LN-0.1-P-P-FA-FA（1550nm波段，偏振光开关，保偏光纤输入/输出，FC/APC连接器）


PS-LN-0.1-P-P-FC-FC（1550nm波段，偏振光开关，保偏光纤输入/输出，FC/SPC连接器）
