QLight SAX20r, SAO20r, SAC20r半导体光放大器(SOA)非常适合作为扫频源/ASE光源的增益单元。适用于宽光谱应用如：BER光纤传感，生物医疗成像，测试&测量等应用。

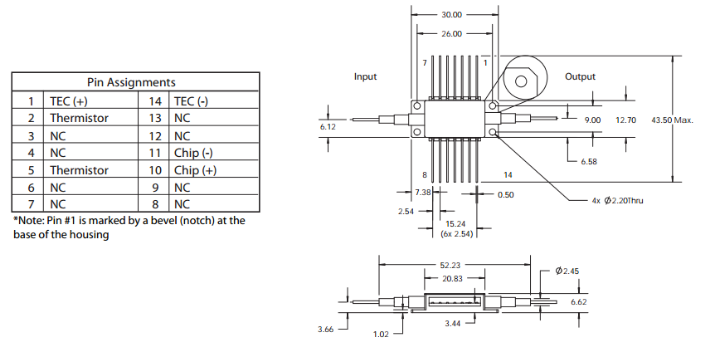

该半导体放大器设计基于Aeon标准封装形式14Pin MSA蝶形封装。使用激光焊接，气密，无有机物封装确保稳定可靠的操作。该封装包含一个热敏电阻及一个TEC制冷，确保SOA在整个温度范围内稳定运行。
Aeon提供1000 -1600 nm宽操作波长范围，高达150nm带宽, 增益5-30dB,同时我们也可以根据不同用户的特定要求优化参数满足特殊应用。更多相关信息，请联系苏州波弗光电科技有限公司，0512-62828421 ！
主要特点 | 主要应用 |
宽带宽操作 SAX20r X-Band: 40 nm SAO20r O-Band: 100 nm SAC20r C-Band: 150 nm 低偏振相关 14-Pin MSA 封装
|
生物医疗成像 ASE 光源 光纤传感 扫频源增益单元
|
参数 | Symbol | Min | Typ | Max | Unit |
操纵温度 | Tcase | 0 | - | 70 | ℃ |
存储温度 | Tstore | -40 | - | 85 | ℃ |
操作偏置电流 | If | - | - | 450 | mA |
光放大反向偏压 | Vrev | - | - | 2 | V |
热敏电阻电流 | Itherm | - | - | 5 | mA |
TEC 电流 | ITEC | - | - | 1.8 | A |
TEC 电压 | VTEC | - | - | 3.4 | V |
参数 | Min | Typ | Max | Min | Typ | Max | Min | Typ | Max |
波长（λ:nm） | 1040 | - | 1080 | 1250 | - | 1350 | 1450 | - | 1600 |
峰值增益（Gpk：dB） | Min≥19 | ||||||||
增益纹波（GR：dB） | Max≤2 | ||||||||
偏振相关增益（PDG:dB） | - | - | - | - | - | 2 | - | - | 2 |
饱和输出功率（PSAT:dBm） | Min≥7 | ||||||||
正向电压（Vf：V） | Max≤2 | ||||||||
操作偏置电流（Iop：mA） | Typ：2 | ||||||||
热电阻阻抗（Rtherm：kΩ） | Typ：2 | ||||||||
总功耗（P：4W） | Max≤4 | ||||||||
1、偏振相关增益：Gain peak + 10 nm
2、饱和输出功率：3.0 dB gain compression
3、热敏电阻阻抗：25℃
4、总功耗：T case = 70˚C, By design
其他相关产品：
助推光学放大器 SAO11b（O波段）/ SAC11b（C波段）
C波段半导体放大器 CL(低增益） / CM（中等增益） / CH（高增益） 三种版本可选
O波段半导体放大器 OL(低增益） / OM（中等增益） / OH(高增益） 三种版本可选
