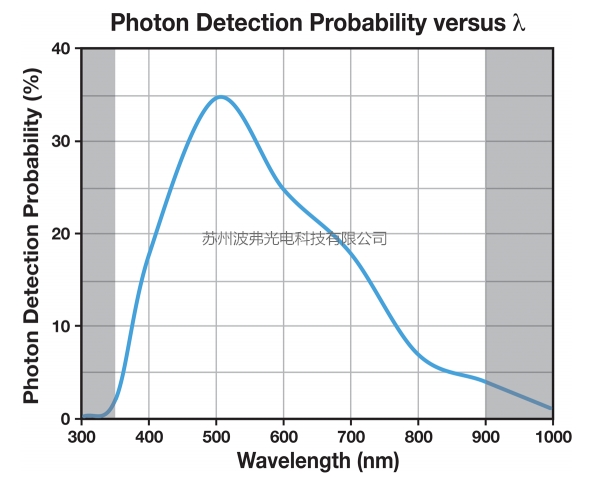

单光子计数器模块（SPCM）使用雪崩硅光电二极管探测单光子，对350至900 nm范围内的光子灵敏，在500 nm处灵敏度最高。单光子计数器的工作原理是通过探测器将一个入射光子转换成一个TTL脉冲，并使用内部的31位计数器计数。SMA接口直接输出模块的脉冲信号，可以使用示波器查看或连接到外部计数器。
集成的Peltier元件稳定二极管的温度，它低于环境温度，从而降低暗计数率。两种型号SPCM20A和SPCM50A的暗计数率典型值分别为25 Hz和150 Hz，能够探测最低0.14 fW的功率水平。
SPCM的二极管集成有源抑制电路，可以提高计数率。它的高速度允许35到45 ns计数一个光子，具体取决于型号。SPCM20A的有效面积为Ø20 µm，而SPCM50A为Ø50 µm。
参数规格 | SPCM20A(/M) | SPCM50A(/M) |
探测器类型 | Si Avalanche Photodetector | |
波长范围 | 350 - 900 nm | |
有效区域直径 | Ø20 µm | Ø50 µm |
典型最大响应度 | 35% @ 500 nm | |
暗计数率 | 25 Hz (Typical) | 150 Hz (Typical) |
60 Hz (Max) | 200 Hz (Max) | |
最大计数率 | 28 MHz | 22 MHz |
死区时间 | 35 ns (Typical) | 45 ns (Typical) |
APD门控延迟b | 18 ns (Typical) | |
外部门模式：触发/脉冲输出延迟c | 28 ns (Typical) | |
后脉冲概率 | 0.03 | |
APD温度稳定性 | < 0.1 k | |
门控 /触发输入 | TTL 50 Ω | |
脉冲输出 | TTL 50 Ω | |
产品尺寸 | 67.5 mm x 85 mm x 37.7 mm | |
电源信息 | 6 VDC / 1.5 A | |
