偏振光开关PSW-LN-0.1/偏振绕偏器PSC-LN-0.1



    法国iXblue（Photline）公司 PSW-LN-0.1系列偏振开关/PSC-LN-0.1偏振扰偏器是集成光学波导装置，可在两个线性正交输出状态（频率高达150 MHz）之间切换输入光的偏振态。

    实际上，输出光在部件的输出偏振保持光纤的快轴或慢轴上传输，然后作为TE至TM转换器工作。更多产品信息，请联系苏州波弗光电科技有限公司，电话：0512-62828421！



    主要特点：低插损（典型3.5dB）

    主要应用：偏振开关，偏振态扰偏。





    PS-LN-0.1主要性能指标：


    参数指标


    最小值


    典型值


    最大值


    工作波长（nm）

    1530

    -

    1580

    插损（dB）

    -

    3.5

    4.0

    带宽（MHz）

    100

    150

    -

    开关电压@50kHz（V）

    -

    5

    -

    开关电压@150MHz（V）

    -

    7

    -

    偏振相关损耗PDL（dB）

    -

    -

    1.0

    偏振消光比PER（dB）

    -

    18

    20

    光回损ODL（dB）

    -

    -40

    -45

    RF输入阻抗（Ω）

    -

    10000

    -

    绝对最大值

    RF输入功率（dBm）

    -

    -

    28

    光输入功率（dBm）

    -

    -

    20

    工作温度（℃）

    0

    -

    70

    存储温度（℃）

    -40

    -

    85

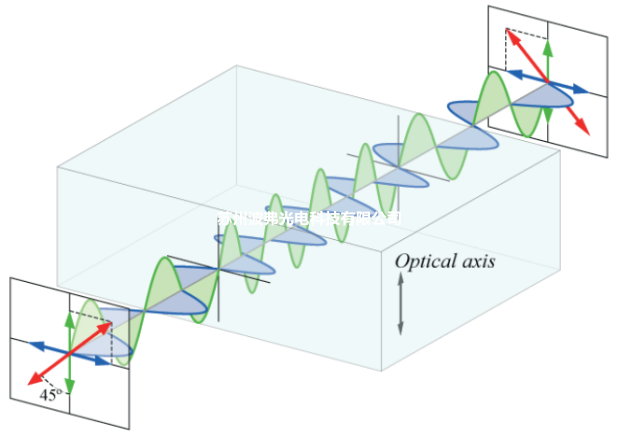

    工作示意图：






    订购信息：


    PSW-LN-0.1-P-P-AB-CD


    P-P：输入/输出-保偏尾纤

    AB-输入连接器类型：00-裸纤；FA-FC/APC；FC-FC/SPC

    CD-输入连接器类型：00-裸纤；FA-FC/APC；FC-FC/SPC

    参考选型：


    PSW-LN-0.1-P-P-FA-FA（1550nm波段，偏振光开关，保偏光纤输入/输出，FC/APC连接器）


    PSW-LN-0.1-P-P-FC-FC（1550nm波段，偏振光开关，保偏光纤输入/输出，FC/SPC连接器）
