可调光纤滤波器


    Agiltron生产工业领先的性能和价值的光纤耦合可调谐滤波器。这些可调谐滤波器基于两个专有技术，利用非热多标准具空腔或光栅，将提供覆盖邻近所有波长，损耗非常低，不平行的低成本，设置和保持操作，宽调谐范围，超宽频带的吸引人的特性（可见光到长波红外），最小的漂移和高功率处理能力（10W）。平台也可以被配置到自由空间中，检测器耦合，光纤耦合的MM，SM，PM类型版本高度通用，并且四端口添加/减掉模块。该技术是由三个正在申请的专利保护。这些应用包括测试，仪器仪表，光信道监控网络ROADM，可调接收器，EDFA消光，气体传感器，呼吸分析仪和军用信号。

产品系列有电动可调光纤滤波器、电动保偏可调谐光纤滤波器、手动可调谐光纤滤波器、手动保偏可调谐光纤滤波器可供选择；中心波长1060, 1310 or 1550nm标准版本，中心波长450-2000nm可供用户定制。

Sale's contact: Steven.lu , email: steven.lu@bonphot.com, phone number: +86-0512-62828421-807




Tunable Optical Filters

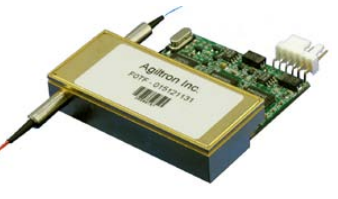

电控单模可调谐光纤滤波器





  电控单模可调谐光纤滤波器




u 中心波长：1060,1310,1550nm

u 可调范围：40-80nm

u 调谐速度：12-38nm/s

u 插损：≤4dB(最小2dB，典型值3dB)

u 3dB带宽：1nm

u 20dB带宽：10nm

u 回损：≥40dB

u 输出尾纤：SMF-28，HI1060，其他可选

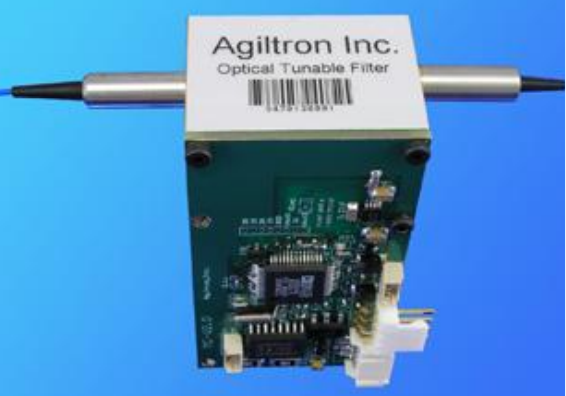

电控保偏可调谐光纤滤波器





  电控保偏可调谐光纤滤波器




u 中心波长：1060,1310,1550nm

u 可调范围：40-80nm

u 调谐速度：12-38nm/s

u 插损：≤4dB(最小2dB，典型值3dB)

u 3dB带宽：1nm

u 20dB带宽：10nm

u 回损：≥40dB

u 输出光纤类型：保偏光纤

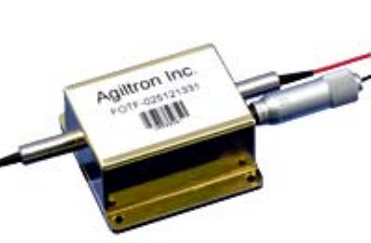

手动单模可调谐光纤滤波器





  手动单模可调谐光纤滤波器




u 中心波长：1060,1310,1550nm

u 可调范围：40-80nm

u 调谐速度：12-38nm/s

u 插损：≤4dB(最小2dB，典型值3dB)

u 3dB带宽：1nm

u 20dB带宽：10nm

u 回损：≥40dB

u 输出尾纤：SMF-28，HI1060，其他可选







手动保偏可调谐光纤滤波器





手动保偏可调谐光纤滤波器




u 中心波长：1060,1310,1550nm

u 可调范围：40-80nm

u 调谐速度：12-38nm/s

u 插损：≤4dB(最小2dB，典型值3dB)

u 3dB带宽：1nm

u 20dB带宽：10nm

u 回损：≥40dB

u 输出光纤类型：保偏光纤





 参数规格：


参数

Min

Typical

Max

单位

  中心波长*

-

1060, 1310 or 1550

-

nm

  调节范围

-

40

80

nm

  调节精度

0.02

0.1

-

nm

  调谐速度

12

-

38

nm/s

  插损

2

3

4

dB

  滤波带宽@-3dB

-

1

1.2

nm

  滤波带宽@-20dB

-

10

-

nm

  消光比@10nm Deviation

-

30

-

dB

  偏振相关损耗（PDL）


-

0.15

0.35

dB

  偏振模色散（PMD）


-

-

0.5

ps

  回损

40

-

-

dB

  最大输入光功率(CW)

-

1

10

W

  数据控制接口

-

USB

-

-

  操作温度范围

0

20

70

°C

  滤波器尺寸

-

82x66x14

-

mm

  备注： * 其他波长可联系苏州波弗光电科技有限公司定制。
