嵌入式ZigBee模块
ZigBee模块F8913是一种内嵌式物联网无线传输终端，利用ZigBee网络为用户提供无线数据传输功能。广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域。
■ F8913D-N-NS (插针) ■ F8913D-E-NS(带PA 插针)
■ F8913-N-MS(邮票孔) ■ F8913-N-NS(插针)
■ F8913-E-NS(插针) ■ F8913-E-MS (带PA邮票孔)
|
|---|---|
|
|
|
|

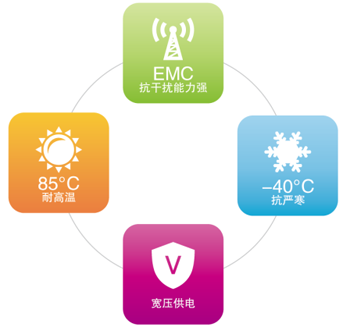

ZigBee模块环境适应性强
专为苛刻的无人值守环境设计。
|
|
|
|

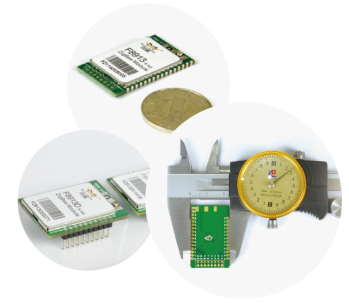

ZigBee模块体积小，易嵌入
ZigBee模块体积小，重量轻，方便客户嵌入开发。支持UART二次开发，支持邮票孔与插针 封装接口，方便用户嵌入开发
|
|
低功耗，持续工作时间长
zigbee模块支持多级休眠及唤醒模式，深度休眠功耗小于0.5uA。
|
|
|
|
ZigBee模块通信距离达2Km
四信Zigbee点与点之间通信最远达2KM，支持多级中继路由，非常有利于远距离的超大网络组建。
|
|

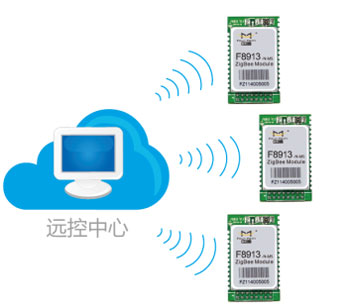

ZigBee模块可远程配置、批量管理，极大降低工作强度
可远程、批量配置通信模块工作参数，程序升级等，大项目管理更高效。
|
|
|
|

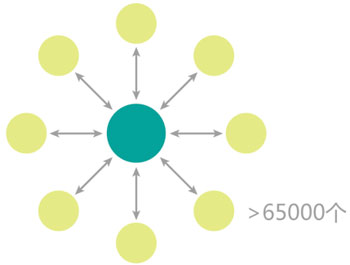

zigbee模块组网容量大
zigbee模块网络容量达65000个节点，久经重工能耗监测、数字油田、农业节水灌溉等大型项目应用考验。
|
|
ZigBee模块兼容多种行业应用协议
四信ZigBee模块支持智能家居、数字油田等丰富的行业应用协议。
|
|
|
|
项目适应性强，使用灵活

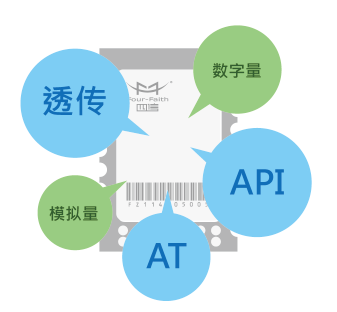

集成了透传、API、AT模式，ZigBee模块的使用模式可按项目需要任意配置。
支持模拟量、数字量自动采集上报，无需二次开发，有效缩短项目开发周期
|
ZigBee参数
| 项 目 | 内 容 |
| MCU芯片 | 工业级ZigBee芯片 |
| 通信标准及频段 | IEEE 802.15.4 ISM 2.4～2.5GHz |
| 室内/市区通信距离 | 30 m 90 m（带PA） |
| 户外/视距通信距离 | 500 m 2000 m（带PA） |
| 发射功率 | 2.82 mw (+4.5dBm) 100 mw (+20dBm) （带PA） |
| 通信理论带宽 | 250 Kbps |
| 接收灵敏度 | -97 dBm -103 dBm（带PA） |
| 网络拓扑 | 点对点、点对多点、对等和Mesh网络 |
| 信道 | 11 to 26 |
| 最大包字节数 | 300 Bytes |
接口类型
| 项 目 | 内 容 |
| UART口 | 数据位： 8位 停止位：1位、2位 校验：无校验、奇校验、偶校验 波特率：300、600、1200、2400、4800、9600、19200、38400、57600、115200 bps |
| 天线接口 | U.FL射频连接器，特性阻抗50欧 |
| 封装接口 | 支持间距2.0mm邮票孔和2.0mm插针 |
供电
| 项 目 | 内 容 |
| 推荐电源 | DC 3.3V/0.5A |
| 工作电压 | DC 2.8~3.6V @21dBm 2.2~3.6V @4.5dBm |
物理特性
| 项 目 | 内 容 |
| 外形尺寸 | 37.5x22.1x2.8 mm |
| 重量 | 3.5g |
其它参数
| 项 目 | 内 容 |
| 工作温度 | -40~+85ºC（-40~+185 ºF） |
| 储存温度 | -40~+125ºC（-40~+257ºF） |
| 相对湿度 | 95%（无凝结） |
