傅里叶变换光谱分析仪-OSA20xC系列




苏州波弗光电科技有限公司供应的OSA20xC系列光谱分析仪(OSA)可以非常精确地进行光谱测量。这些紧凑型的台式装置兼容光纤耦合和自由空间光源，适合多种应用，比如电信信号的频谱分析，解析增益芯片的法布里-珀罗模式以及识别气体吸收线。



OSA20xC系列光谱分析仪(OSA)在推/拉配置中使用扫描迈克尔逊干涉仪，通过傅里叶变换获得光谱。这种方法可以达到7位有效数字，±百万分之一的准确度，从而实现高精度的波长计模式，进而对采集的光谱进行强大的数据分析，提供每次扫描的宽带光谱测量。



OSA20xC系列所有的光谱分析仪(OSA)都兼容FC/PC接头的光纤跳线，以及最大尺寸为Ø6 mm的准直自由空间光束。有关兼容性的详情请看规格和自由空间耦合标签。对于范围从2 µm到5.5 µm的波长，我们提供单模或多模氟化物光纤跳线。



主要特点：




350 nm-12.0 µm之间五种波长范围，提供五种型号，用于不同的光谱范围：

    OSA201C：350-1100nm

    OSA202C：600-1700nm

    OSA203C：1.0-2.6µm (10 000-3846cm-1)

    OSA205C：1.0-5.6µm (10 000-1786cm-1)

    OSA207C：1.0-12.0µm (10 000-833cm-1)

两种光学输入端口：FC/PC光纤耦合输入

光谱仪模式：分辨率7.5 GHz (0.25 cm-1)

波长计模式：分辨率0.1 ppm (仅用于线宽小于10 GHz的光源)

利用迈克尔逊干涉仪和傅里叶变换获得光谱

附带Windows®笔记本，预装有软件

简单直观、反应灵敏的界面

执行数学运算和数据分析

LabVIEW™、Visual C++, Visual C#和Visual Basic库



主要参数与相互比较：




型号

工作波长范围

噪声基底

OSA201C

350-1100nm

-50 dBm/nmc (350-500nm)

-60 dBm/nm (500-1100nm)

OSA202C

600-1700nm

-65 dBm/nm (600-700nm)

-70 dBm/nm (700-1700nm)

OSA203C

1.0-2.6µm

 -70dBm/nm

(10000-3846cm-1)

OSA205C

1.0-5.6µm

-40dBm/nm

(10000-1786cm-1)

OSA207C

1.0-12.0µm

-30dBm/nm(1.0-2.0µm)

(10000-833cm-1)

-40dBm/nm(2.0-12.0µm)

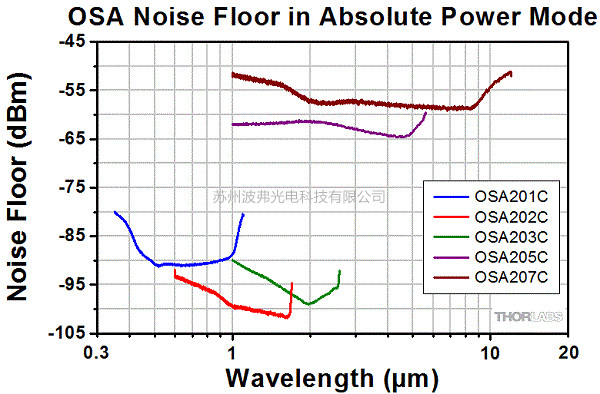

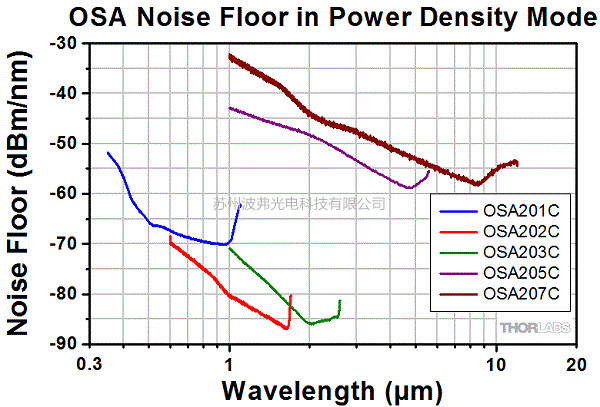

测试参考：





参考选型：




OSA201C   傅里叶变换光谱分析仪，  350 - 1100 nm

OSA202C   傅里叶变换光谱分析仪，  600 - 1700 nm

OSA203C   傅里叶变换红外光谱仪，  1.0 - 2.6 µm

OSA205C   傅里叶变换红外光谱仪，  1.0 - 5.6 µm

OSA207C   傅里叶变换红外光谱仪，  1.0 - 12.0 µm
