Alnair超窄带宽可调滤波器
Alnair超窄带宽可调滤波器BVF-300CL/CVF-300CL是AlnairLabs公司开发的一款超窄线宽可调谐滤波器，其带宽和波长均可调。3dB带宽可调范围30pm(3.7GHz)-3nm（370GHz），波长可调范围1525-1610nm，能够覆盖C和L波段。
产品特点 *中心波长C+L波段（1525-1630 nm），1000nm和1300nm波段可选 * 输出带宽低至30 pm（3.7 GHz） * 带宽可调0.03-3 nm * 滚边率可达1500dB/nm * 可编程远程控制，波长和输出带宽均可调 * 电动和手动两个型号可选 | 典型应用 * DWDM系统窄带宽滤波 * 量子光学 * 脉冲整形 * ASE噪声过滤 |

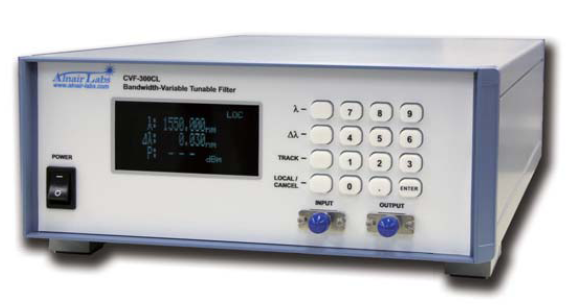

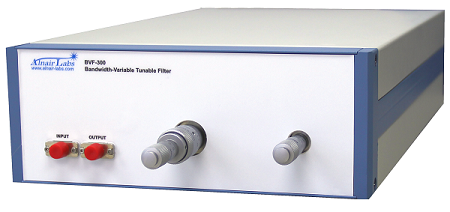

型号/参数 | CVF-300CL电动可编程版 | BVF-300CL手动版 | |
中心波长 （nm） | 标准 | 1525-1610 | |
可选 | 1515-1630 | ||
3dB带宽 | nm | 0.03-3.0 | |
GHz | 3.7-370 | ||
滤波滚降 | dB/nm | ≥1000（典型值：1500） | |
波长精度 | nm | ＜±0.05 | - |
波长重复性 | nm | ＜±0.01 | - |
插损 （dB） | ＞0.1nm | ＜6.5dB（典型值4.5dB） | ＜5.5dB（典型值4.5dB） |
0.03nm | ＜8dB（典型值5.5dB） | ＜7dB（典型值5.5dB） | |
回损 | dB | ≥40dB（典型值：45dB） | |
输出抑制 | dB | ≥40dB（典型值：50dB） | |
偏振相关损耗 | 单模 | 典型：0.2dB | |
输入功率 | mW | ≤500mW（保偏：≤300mW） | |
光纤类型 | - | 单模或保偏 | |
光连接器 | - | FC/APC，其他可选 | |
其他功能 | - | 峰值搜索、功率监控（内置功率计） | - |
程控接口 | - | USB，GPIB | - |
电源 | - | AC 100-240(50/60hz), AC 适配器 | - |
尺寸 | mm | 236×88×405 | 236×88×380 |
重量 | Kg | 9 | 7 |
备注：1-滚边率：-3dB至-40dB测试值。 备注：2-插损说明：插损指标为工作波长范围内的Max插损，实际插损可能会比指标略小。 备注：3-插损说明：插损为不含连接器测试值，FC/APC连接器可能会带来＜0.5dB额外损耗。 备注：4-Max输入光功率：单模尾纤：Max输入≤500mW，保偏尾纤线偏振对齐慢轴，≤300mW。 备注：5-产品尺寸及其他：产品尺寸不包含凸起部位，测试值为实验室环境测试所得，25℃±1℃。 | |||
了解更多Alnair超窄带宽可调滤波器的产品和应用信息，请联系上海润芒光电科技有限公司。
