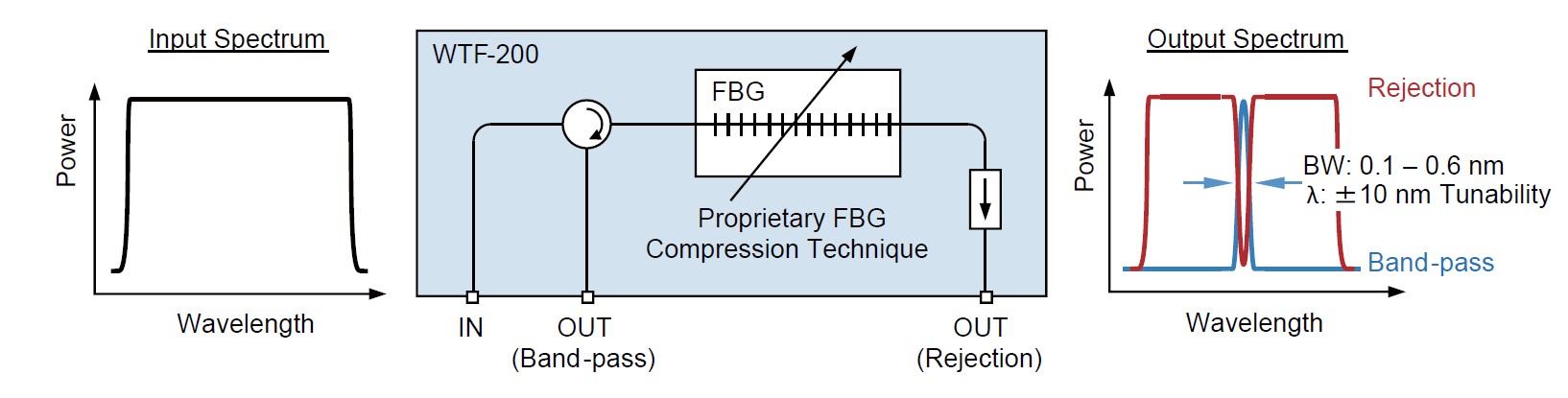

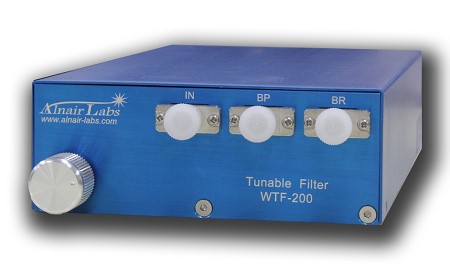

Alnair FBG型光纤滤波器_光纤测试 WTF-200是一款FBG光纤滤波器。基于专有的压缩调谐光纤布拉格光栅技术设计生产，中心波长多种波段可供选择（1-1.7μm），Max调谐范围通常为20nm，可根据要求提供不同形状、带宽和中心波长的定制版本，且用户自行提供的FBG也可以安装在WTF-200可调谐FBG光纤滤波器中。
产品特点 * 中心波长：1000nm，1300nm和1550波段可选 * 输出带宽低至0.1 nm * 调谐范围可至20 nm * 同时具有带通和带阻两种模式 * 受光功率可至500 mW以上或更高 | 典型应用 * 可调谐激光器选波长 * 量子光学 * 调谐波长反射器 * ASE噪声过滤 |
型号/参数 | T01 | T02 ~ T03 | T04 ~ T06 | |
中心波长 | 标准 | 可选波段：1030nm-1070nm ; 1280nm-1330nm ; 1520nm-1610nm | ||
3dB带宽 | nm | 0.08-0.16（典型：0.1） | 0.2 / 0.3 | 0.4 / 0.5 / 0.6 |
波长可调范围 | nm | ≥10 | ≥20 | ≥20 |
峰值插损 | dB | ~3.5（≤8） | ~2.5（≤3.5） | ~2.5（≤3.5） |
插损变化 | dB | ~0.2（≤0.5） | ~0.2（≤0.5） | ~0.2（≤0.5） |
输出边带抑制 | dB | ~26（≥23） | ~26（≥23） | ~26（≥23） |
反射深度（反射） | dB | ~3-6 | ~10 | ~15 |
输入功率 | mW | ≤500mW | ||
光纤类型 | 单模或保偏 | |||
光连接器 | FC/APC，其他可选 | |||
尺寸 | mm | 120x50x205 | ||
重量 | Kg | 1 | ||
备注：1-3dB带宽 | 全部可调范内约±0.05nm变化（缩小可调范围，可以更精确控制3dB带宽）。 | |||
备注：2-峰值插损 | 插损指标为工作波长1550nm测试，其他波长可能会比指标略大。 | |||
备注：3-产品尺寸及其他 | 产品尺寸不包含凸起部位，测试值为实验室环境测试所得，25℃±1℃。 | |||
选型说明：WTF-200-Txx-yyyy-zz-a-b
xx-类型：可选：01，02，03，04，05，06
yyyy-中心波长：可用户指定，如：1550,1530...
zz-光纤类型：可选：SM（单模），PM（保偏）
aa-端口类型：S-标准带通型，R-带通+反射输出型
bb-连接器类型：可选如：FA-FC/APC ，FS-FC/SPC等
参考选型：
WTF-200-T01-1550-SM-S-FA（其他可选）： 1550nm,0.1nm带宽，标准带通可调谐FBG光纤滤波器，单模尾纤，FC/APC连接器
WTF-200-T01-1550-SM-R-FA（其他可选）： 1550nm,0.1nm带宽，带通/带阻（反射输出）可调谐FBG光纤滤波器，单模尾纤，FC/APC连接器
了解更多Alnair FBG型光纤滤波器_光纤测试WTF-200的产品和应用信息，请联系上海润芒光电科技有限公司。
