LR-X 系列为反射型数字激光传感器，实现了超小型设计。可安装在非常狭小的空间。能够削减确保安装空间的设计和调整工时，加装也十分简单。通过到工件的距离而非受光量检测工件的存在。300万倍的高清晰动态范围降低了工件颜色和形状的影响，实现了稳定检测。并且，标准检测高度差低至0.5 mm，因此也可以检测薄型工件。还采用了能够准确读取字符的超高清显示屏。从设定到维护，绝大多数人都可以通过说明书显示轻松操作，无需阅读使用说明书。显示语言除了日文外，还可支持切换为中文、英文、德文等全球化语言。

规格

型号

LR-XN12N

类型

NPN 输出

电缆/ 连接器

电缆

主单元/ 扩展单元

扩展单元

控制输出数

2

外部输入数

1

响应时间

500 µs*1 / 1 ms / 3 ms / 10 ms / 200 ms　切换式

IO-Link

—

功能

定时功能

定时器 禁用 / 关闭延迟 / 开启延迟 / 单次脉冲 / 开启 - 关闭延迟 / 开启单次延迟

输入输出

控制输出

集电极开路 30 VDC 以下、 N.O. ／ N.C. 切换式
单独使用时 ：1 输出最大 100 mA 以下／ 2 输出合计 100 mA 以下、增设时 ：1 输出最大 50 mA 以下
残余电压 NPN ：1.4 V 以下（输出电流 10 mA 以下）／ 2V 以下（输出电流 10 至 100 mA）

外部输入

外部设定输入 / 发光停止 / 零点输入 / 重置保持 / 方位报警接触　切换式
短路电流　NPN ：1 mA 以下
输入时间 3 ms 以上 ON、20 ms 以上 OFF（仅在选择调谐时 25 ms 以上 ON、25 ms 以上 OFF）

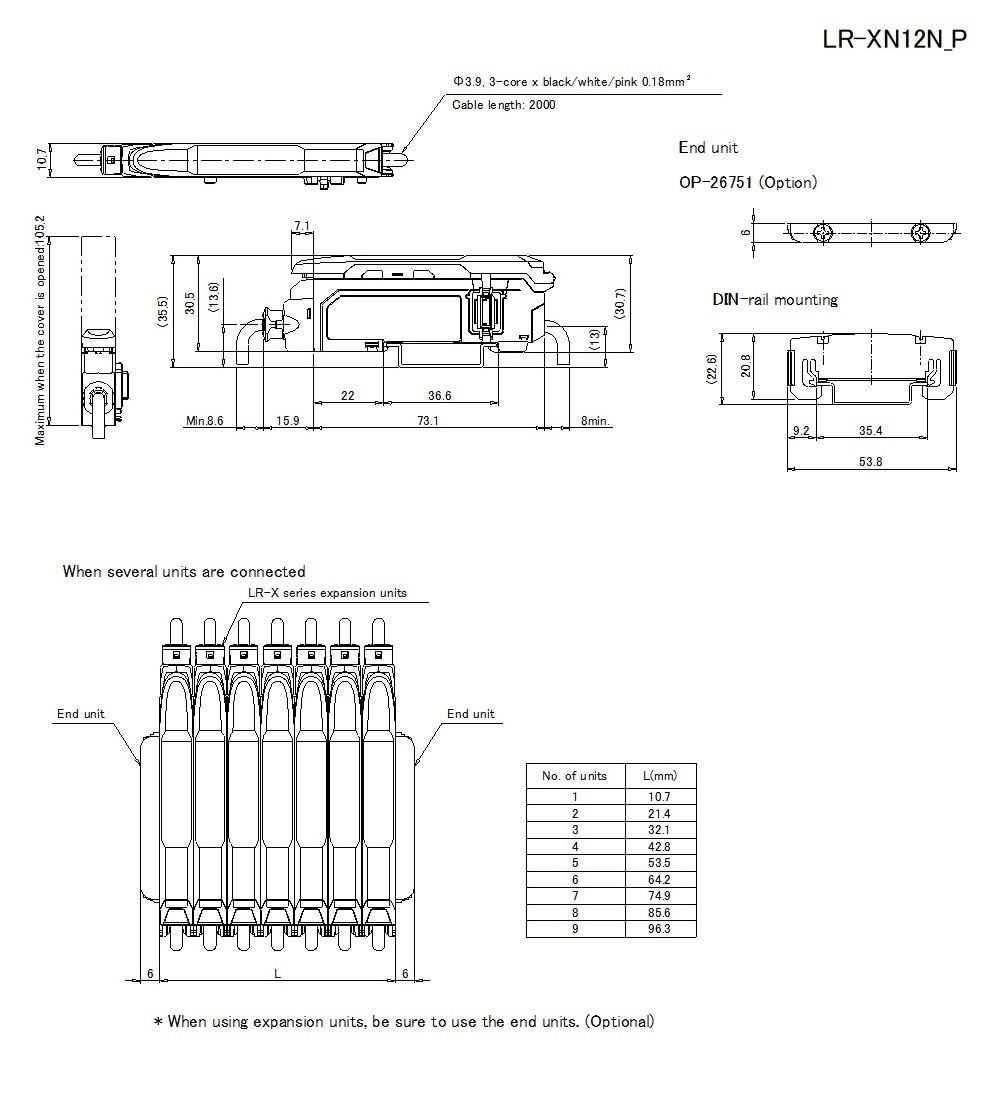

增设扩展单元

最多可增设 8 台（主单元共连接 9 台），但 NU 系列增设 LR-XN10 时最大可连接 16 台。

保护电路

电源逆接保护、输出过电流保护、输出浪涌保护、输出逆接保护

抗干扰台数

OFF ／ 4 台／ 8 台 选择式*2

电源

电源电压

16 至 30 VDC*3（包含纹波（P-P）10% 以下）、class2

消耗功率

通常时 ：1060 mW（24 V 时 44 mA 以下、16 V 时 61 mA 以下）、经济模式 ON 及 ALL 时 ：895 mW（24 V 时 37 mA 以下、16 V 时 50 mA 以下）（负载电流除外）

环境抗耐性

使用环境温度

-20 至 +55℃（无冻结）*4

工作环境湿度

35 至 85%RH（无凝结）

耐振动性

10 至 500 Hz 功率谱密度 ：0.816G2/Hz　X、Y、Z 方向

耐冲击性

500 m/s2（50 G）X、Y、Z 各方向 3 次

外壳材料

主机、盖板 ：聚碳酸酯

附件

使用说明书

重量

约 70 g

*1 选择 500 µs 时，规定了以下限制事项。
· 调谐仅限 2 点调谐。
· 调谐时设定了检测范围屏蔽。（不支持屏蔽范围的手动设定）
· 输出 2 仅限输出错误和方位监控等的警报输出，不可使用标准 / 区域。
· 不支持抗干扰功能
*2 选择了 4 台或 8 台抗干扰台数时，响应时间的变化具体如下。选择 4 台时 ：6 ms / 18 ms / 60 ms / 1.2 s 切换式、选择 8 台时 ：12 ms / 36 ms / 120 ms / 2.4 s 切换式。
*3 增设 4 台以上扩展单元时，请将电源电压设为 20 V 以上。
*4 增设 1 至 2 台时 ：-20 至 +55℃、增设 3 至 10 台时 ：-20 至 +50℃、增设 11 至 16 台时 ：-20 至 +45℃
