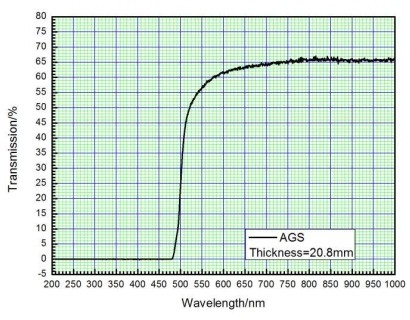

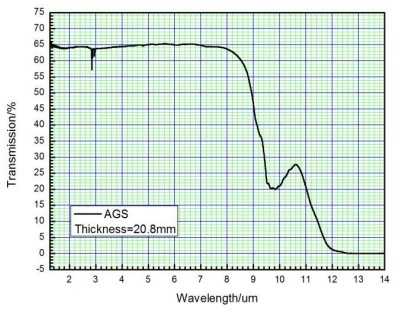

透过范围

0.47 - 13um

晶格常数

a = 5.757, c = 10.311 Å

密度

4.58g/cm3

莫氏硬度

3.0 - 3.5

非线性系数 at 10.6 μm, pm/V

d36 = 12.5 pm/V

熔点

851 ° C

吸收系数

<0.05 cm-1 @ 1.064µm

<0.02 cm-1 @ 10.6µm

负单晶轴

nO>ne ( 当λ<0.497μm时ne>nO  )

热导率

1.0 W/M/°C

SHG相位匹配

1.8-11.2 um

抗损伤阈值 @ ~ 10 ns, 1.064 um

30 MW/cm2(surface)

热膨胀系数

||C: -8.1 x 10-6 / ° C

⊥C: +19.8 x 10-6 / ° C

热光系数

dno/dt=15.4 x 10-5/° C

dne/dt=15.5 x 10-5/ ° C

表面光洁度

20/10 per MIL-O-13830A

面型

λ/8@632.8 nm for T>=1mm

通光面公差

+0/-0.1mm

长度公差

± 0. 1mm

平行度

30 ″

垂直度

10′

倒边

<0. 2mm×45°
