输出型

NPN 输出

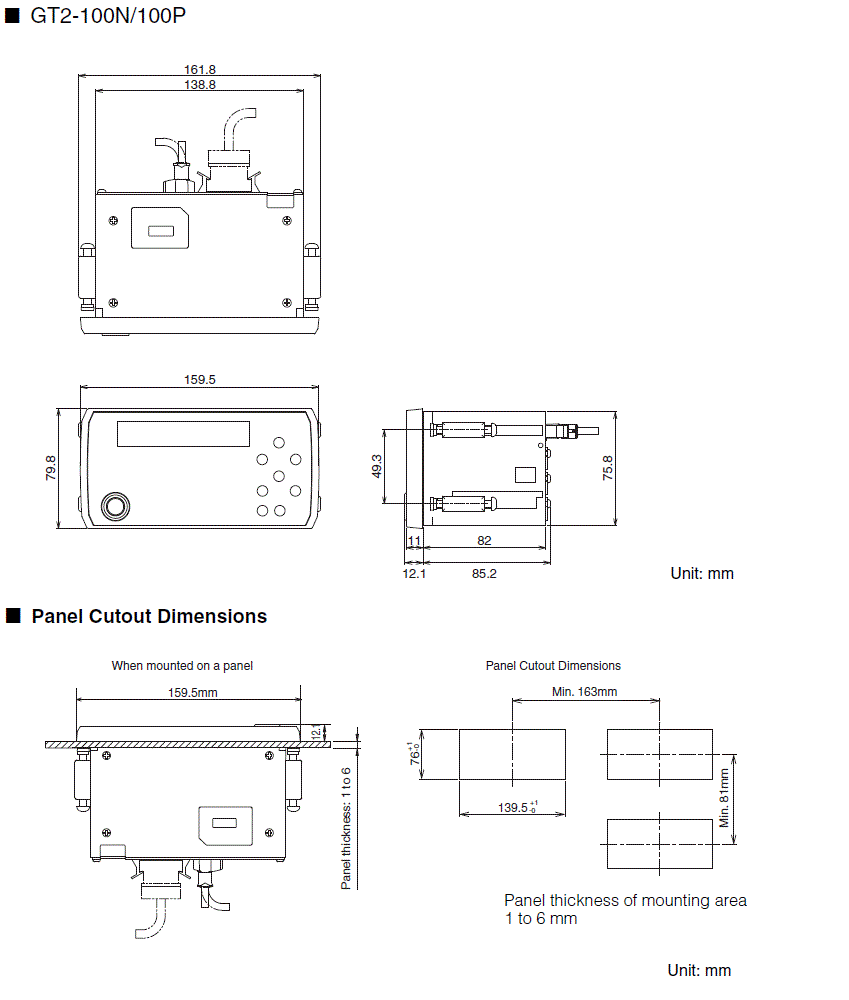

安装方式

面板安装/使用可选购的安装支架的 螺丝安装

主模块/扩充模块

―

电源电压

20 至 30 VDC，包括 10 % 纹波 (P-P) Class2

功率消耗

标准模式

最大 4,500 mW (30 V 时，最大 150 mA)

节电 (环保)

最大 3,600 mW (30 V 时，最大 120 mA)*1

显示器功率

测量值显示器

6 + 1/2 位 7 段 LED (红色)

其它显示器

2 色 13 级条形 LED 显示 (红色、绿色)、指示灯 (红色、绿色)

显示范围

-199.999.9 至 199.999.9

显示分辨率

0.1 μm

采样率

1,000 次/秒

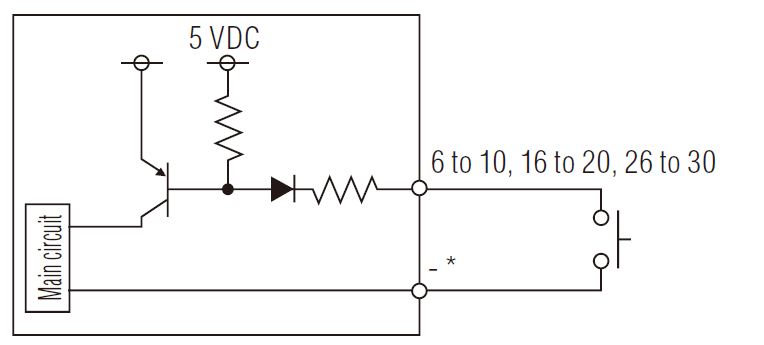

控制输入

计时/ 预设/
复位/ 通道输入

无电压输入

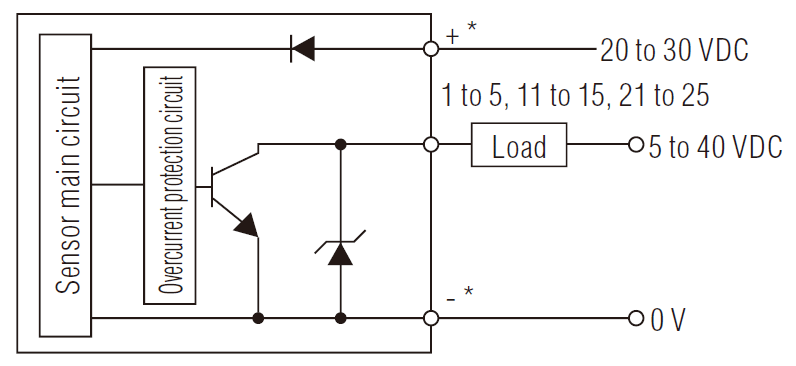

控制输出

HH/HI/GO/LO/LL

NPN 集电极开路最大 40 V 50 mA*2　残余电压最大 1 V

响应时间

hsp (3 ms), 5 ms, 10 ms, 100 ms, 500 ms, 1 s

环境抗耐性

环境温度

-10 至 +50 °C

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 0.15 mm、X,Y,Z 各方向 2 个小时

材质

主体外壳：聚碳酸酯；触键：聚甲醛；前面板：PET

电源/I/O 电缆

电源：端子座， I/O：20 针连接器(MIL 标准)

重量

约 380 g
