安装方式

DIN 导轨安装

电源电压

10 至 30 VDC，包括 10 % 纹波 (P-P) Class2

消耗电流

1,600 mW 或以下 (30 V 时，53.3 mA 或以下)

可以添加的模块数量

不可以扩展

显示指示器

电源指示灯 (绿色)，报警指示灯 (红色)，脉冲输出指示灯 (绿色)，输入指示灯 (绿色)

脉冲分辨率

从 0.1 μm、0.5 μm、1 μm、10 μm 中选择。

最小相位差

从 0.5 μs、2.5 μs、5 μs、25 μs 中选择。

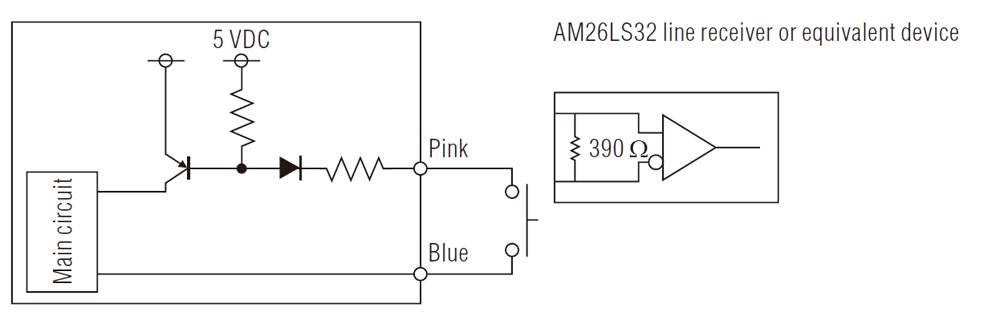

控制输入

原点返回

无电压输入 (使用接触点，无接触点)，输入时间 20 ms 或以上

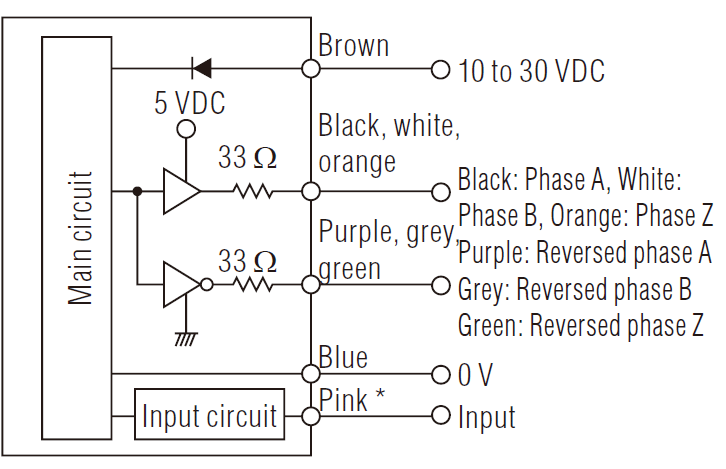

输出信号

相 A/B/Z 90 ° 相位差，差分方波 (EIA-422 兼容)

输出信号等级

+5 V

环境抗耐性

环境温度

-10 至 +50 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

材质

聚碳酸酯 (PC)

重量

约 110 g ( 包含电源线)
