产品介绍

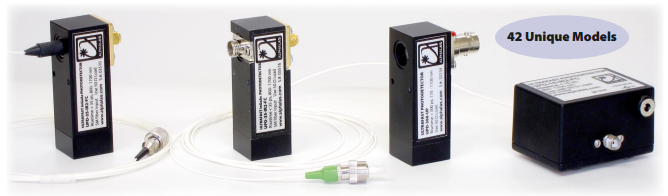

42个独特的光电二极管型号现在已经发布，能满足客户各种需求!
ALPHALAS GmbH公司最近发布了一款新型的超快光电二极管，该产品可以使产品范围扩大到更快的上升时间和更宽的波长范围(从紫外到红外)。
所有的光电二极管都被封装在紧凑而坚固的铝外壳中，并且可以用电池或者外接电源。
特点：
超快响应操作
上升时延: 15 ps
带宽: up to 25 GHz
光谱范围: 170 - 2600 nm (UV to IR)
紧凑型设计
电池/外接电源供电
自由空间光束, FC/PC接口，SM光纤接口
应用场合：
分光镜,红外探测器,光栅,光电,超快,激光,光学
脉冲波形测试
脉冲持续时间测试
精密同步
模式监控
外差测量
分光镜,红外探测器,光栅,光电,超快,激光,光学
硅基UV紫外扩展版本光电探测器是目前仅有的商业化产品，波长覆盖：170 nm~1100 nm
另一种独特的InGaAs紫外光电探测器覆盖波长：350 nm~1700 nm，这是商用的最宽的范围与最高的速度。
完美的阻抗匹配和最先进的微波技术确保脉冲形式的测量没有任何震动或人工干扰。
客户自由使用50Ω终端电阻器用于最高速度的检测,或高阻抗负载获得大的信号。这保证了不同应用场景的最大灵活性。
结合我们的BBA系列宽频带高增益放大器，高速光电探测器是一个替代昂贵和笨重的雪崩光电二极管的优越的方案。
UPD系列高速光电探测器是激光和光子学研究不可缺少的工具。

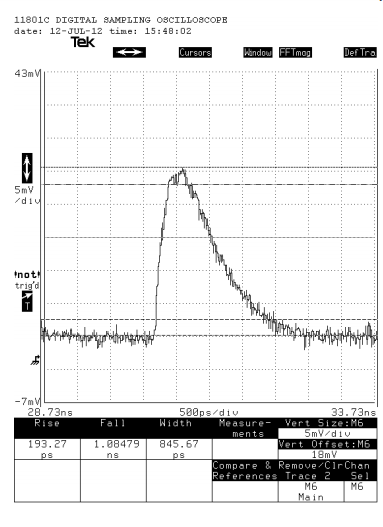

使用50G采样示波器得到的12ps锁模激光器的波形图
分光镜,红外探测器,光栅,光电,超快,激光,光学
目前的型号：
| 型号 | 时延 (ps) | 带宽 (GHz) | 光谱范围 (nm) | 峰值量子效率 | 光敏区域 (Dia. μm/mm2) | 噪音加权功率(W/√Hz) | 暗电流(nA) | 材料 | 光学输入/窗口 1) | 射频输出接口 |
|---|---|---|---|---|---|---|---|---|---|---|
| UPD-15-IR2-FC | < 15 | > 25 | 800 - 1700 | 75% | Fiber, 9 μm | 1.0 × 10-15 | 0.1 | InGaAs | Fiber w. FC/APC 5) | SMA |
| UPD-30-VSG-P | < 30 | > 10 | 320 - 900 | 40% | 200x200/0.04 | 3.0 × 10-15 | 0.1 | GaAs | Polished, glass | SMA |
| UPD-35-IR2-P | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | Polished, glass | SMA |
| UPD-35-IR2-D | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | Diffuse, quartz | SMA |
| UPD-35-IR2-FR | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | FC/PC receptacle 5) | SMA |
| UPD-35-IR2-FC | < 35 | > 10 | 800 - 1700 | 80% | Fiber, 9 μm | 1.0 × 10-15 | 0.3 | InGaAs | Fiber w. FC/APC 5) | SMA |
| UPD-35-UVIR-P | < 35 | > 10 | 350 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs 4) | Polished, MgF2 | SMA |
| UPD-35-UVIR-D | < 35 | > 10 | 350 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs 4) | Diffuse, quartz | SMA |
| UPD-40-VSI-P | < 40 | > 8.5 | 500 - 1690 | 40% | 200x200/0.04 | 3.0 × 10-10 | 5000 | InGaAs | Polished, glass | SMA |
| UPD-40-IR2-P | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | Polished, glass | SMA |
| UPD-40-IR2-D | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | Diffuse, quartz | SMA |
| UPD-40-IR2-FR | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | FC/PC receptacle 5) | SMA |
| UPD-40-IR2-FC | < 40 | > 8.5 | 800 - 1700 | 80% | Fiber, 9 μm | 1.1 × 10-15 | 0.5 | InGaAs | Fiber w. FC/APC 5) | SMA |
| UPD-40-UVIR-P | < 40 | > 8.5 | 350 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs 4) | Polished, MgF2 | SMA |
| UPD-40-UVIR-D | < 40 | > 8.5 | 350 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs 4) | Diffuse, quartz | SMA |
| UPD-50-SP | < 50 | > 7.0 | 320 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si | Polished, glass | SMA |
| UPD-50-SD | < 50 | > 7.0 | 320 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si | Diffuse, quartz | SMA |
| UPD-50-UP | < 50 | > 7.0 | 170 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si 4) | Polished, MgF2 | SMA |
| UPD-50-UD | < 50 | > 7.0 | 170 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si 4) | Diffuse, quartz | SMA |
| UPD-70-IR2-P | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | Polished, glass | SMA |
| UPD-70-IR2-D | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | Diffuse, quartz | SMA |
| UPD-70-IR2-FR | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | FC/PC receptacle 5) | SMA |
| UPD-70-IR2-FC | < 70 | > 5.0 | 800 - 1700 | 80% | Fiber, 9 μm | 2.0 × 10-15 | 0.8 | InGaAs | Fiber w. FC/APC 5) | SMA |
| UPD-70-UVIR-P | < 70 | > 5.0 | 350 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs 4) | Polished, MgF2 | SMA |
| UPD-70-UVIR-D | < 70 | > 5.0 | 350 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs 4) | Diffuse, quartz | SMA |
| UPD-100-IR1-P | < 100 | > 3.0 | 400 - 2000 | 80% | 80/0.005 | 3.0 × 10-13 | 700 | Ge | Polished, glass | SMA |
| UPD-200-SP | < 175 | > 2.0 | 320 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si | Polished, glass | BNC |
| UPD-200-SD | < 175 | > 2.0 | 320 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si | Diffuse, quartz | BNC |
| UPD-200-UP | < 175 | > 2.0 | 170 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si 4) | Polished, MgF2 | BNC |
| UPD-200-UD | < 175 | > 2.0 | 170 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si 4) | Diffuse, quartz | BNC |
| UPD-300-SP | < 300 | > 1.0 | 320 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si | Polished, glass | BNC |
| UPD-300-SD | < 300 | > 1.0 | 320 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si | Diffuse, quartz | BNC |
| UPD-300-UP | < 300 | > 1.0 | 170 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si 4) | Polished, MgF2 | BNC |
| UPD-300-UD | < 300 | > 1.0 | 170 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si 4) | Diffuse, quartz | BNC |
| UPD-500-SP | < 500 | > 0.6 | 320 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si | Polished, glass | BNC |
| UPD-500-SD | < 500 | > 0.6 | 320 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si | Diffuse, quartz | BNC |
| UPD-500-UP | < 500 | > 0.6 | 170 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si 4) | Polished, MgF2 | BNC |
| UPD-500-UD | < 500 | > 0.6 | 170 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si 4) | Diffuse, quartz | BNC |
| UPD-3N-IR2-P | < 150 6) | > 0.4 6) | 800 - 2100 | 75% | 300/0.07 | 1.5 × 10-13 | 90 | InGaAs | Polished, glass | BNC |
| UPD-5N-IR2-P | < 200 6) | > 0.3 6) | 800 - 2600 | 70% | 300/0.07 | 7.0 × 10-13 | 2000 | InGaAs | Polished, glass | BNC |
| UPD-2M-IR2-P | < 75000 | > 0.004 | 900 - 1700 | 80% | 2000/3.14 | 4.0 × 10-14 | 5 | InGaAs | Polished, glass | BNC |
| UPD-2M-IR2-P-1TEC 3) | < 75000 | > 0.004 | 900 - 1700 | 75% | 2000/3.14 | 1.0 × 10-14 | 0.3 | InGaAs | Polished, glass | BNC |
注意：
1) 扩散窗降低了定位精度要求，增加了损伤阈值，代价是灵敏度降低了约一倍。三到五个。建议只用于大功率激光器。
2) 这个模型的输出为负。默认情况下，所有其他模型都有正的输出，但如果需要，可以使用负的输出来下单。
3) 采用TEC冷却模块，非标外壳。
4) 改进的材料，增加了蓝色/紫外线敏感性。
5) 与可选过滤器支架不兼容。
6) 极大地提高了性能。
