规格

型号

CA-LMHR20*1

光学倍率

×1.73 到 ×2.20

最大兼容相机大小

2/3"

拍摄视野

2/3"：低倍率时 4.8 × 4.1 mm、高倍率时 3.8 × 3.2 mm
1/1.8"：低倍率时 4.1 × 3.1 mm、高倍率时 3.2 × 2.4 mm

F 值 (光圈)

低倍率时：6.8 到 43、高倍率时：8.7 到 56

解析能力

中心/ 边缘：120 线/mm

工作距离

低倍率时：114.8 mm、高倍率时：109.4 mm*2

TV 失真

低倍率时：0.001 %、高倍率时：0.011 %

景深

低倍率时：0.428 mm、高倍率时：0.264 mm*3

安装类型

C 安装

像素分辨率
(US3.5 μm：低倍率时 到 US4.4 μm 高倍率时)

2 µm/pixel*4

分辨率

2.6 µm*5

环境耐性

周边温度

0 到 +50 °C

相对湿度

35 到 80 % RH (无凝结)

重量

约 410 g

*1 以上数值均是根据光学设计值计算所得，各镜头的实际数值会因装配精度而有所不同。
*2 工作距离是指从镜头顶部到 工件之间的距离。距离会随倍率改变而产生变动。
*3 景深为有效 F 值 16、最小模糊周期为 40 µm 下的理论值。会随 F 值变动。
*4 像素分辨率是指每个像素的拍摄视野。会因使用 CCD 不同而有所变化。US = 单元格大小 1 个像素大小。也可根据光学倍率使用标记以外的像素分辨率。
*5 分辨率为 550 nm 距离下的理论值。

产品尺寸

* 如果字符难以读取，请确认CAD或手册。

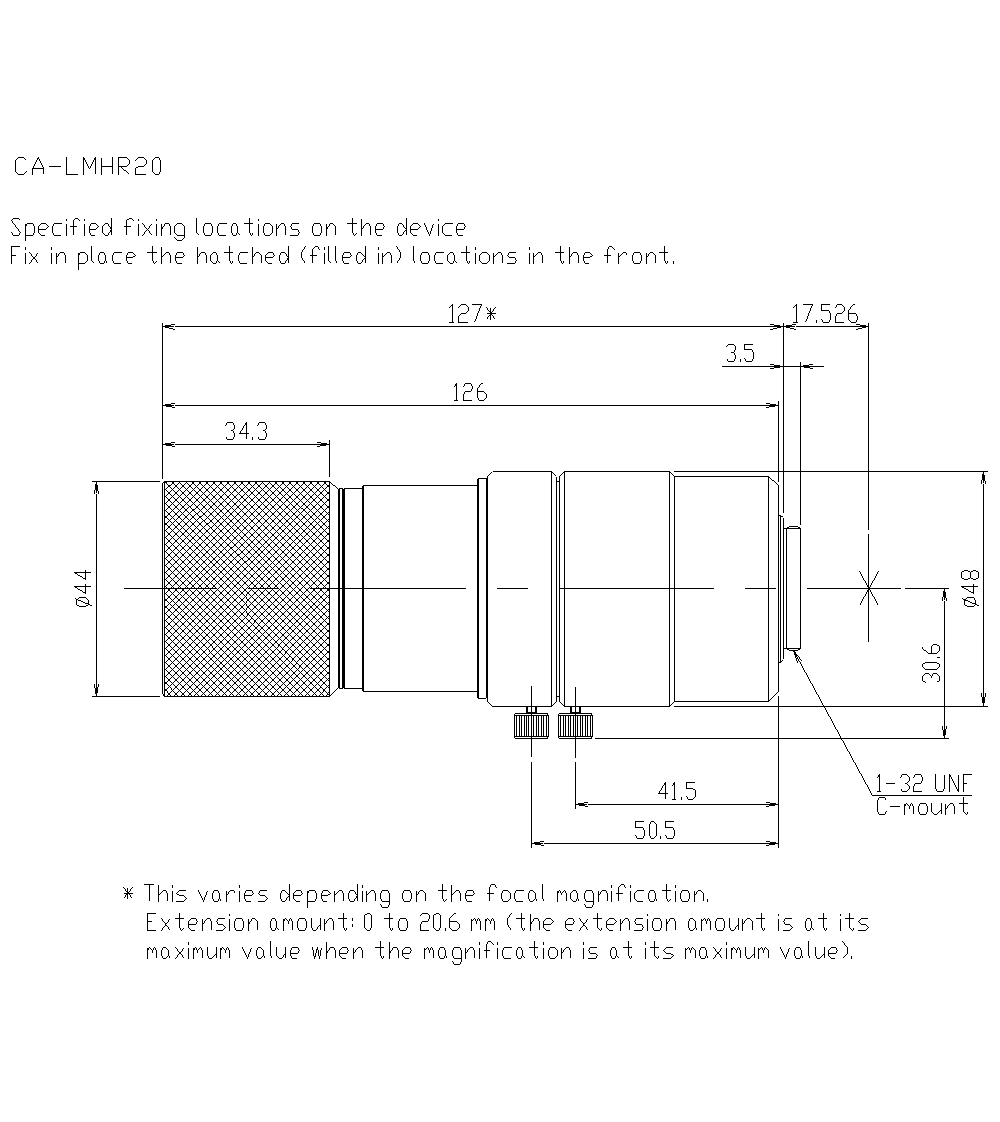

CA-LMHR20 Dimension
