半导体激光器系统（BOT1-10W-HZ-LZ）

操作说明

 一、产品描述

本公司自成立以来，自主研制了各种半导体激光器驱动电源系统，其功能满足目前市场上对半导体激光器驱动的需要。

本公司电源系统分标准产品和定制产品。针对半导体激光器易受静电、浪涌电流影响而损坏的特点，增加了各种保护功能，具有高稳定性、高可靠性、操作简便等特点。

     BOT3-10W-GQ型光纤激光器是多模光纤激光器。该激光器具有较高的光束质量、较高的电－光效率、稳定性高、免维护、易操作等优点，适用于医疗设备、检测设备、光电材料研究所、高校等科研单位。

主要技术特点如下：

·     输出功率0—10000mw（最大）连续可调

·     连续或者脉冲输出方式

·     波长 808±10nm

·     电、光、控制高度集成

·     高稳定性，满负荷时输出功率波动<5%

·     具备三位半LED显示电流功能

·     光纤输出

·     易操作、免维护

·     电位器、TTL、软件等调节激光功率，操作简单

·     TTL控制接口、USB接口

二、操作说明

2.1 系统外观

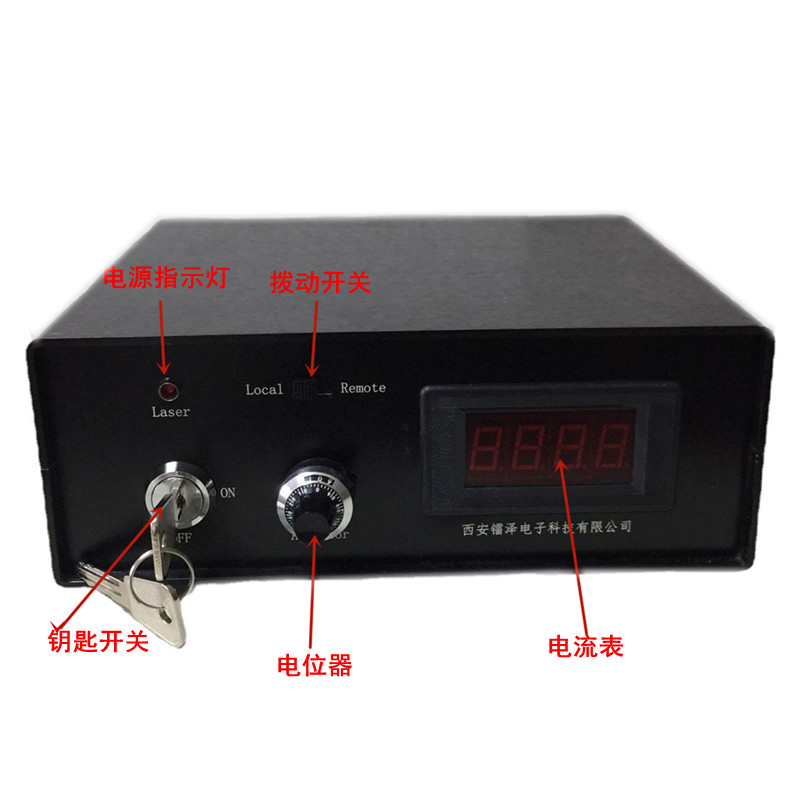

1）系统正面示意图

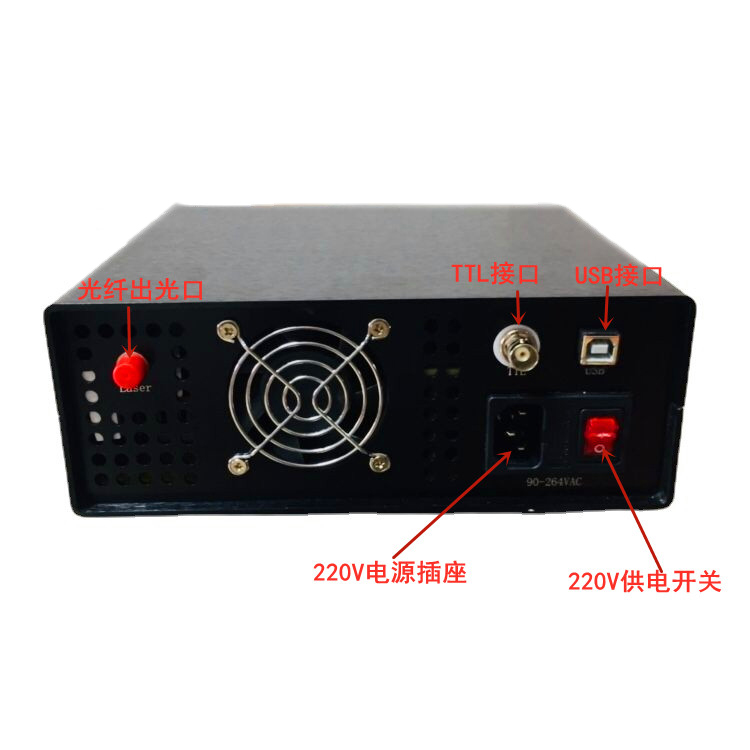

2）系统背面示意图

2.2 操作步骤

1、准备

（1）在后面板上，拿下光纤接头保护帽，对光纤接头进行清洁，并将每一路的光纤可靠固定。佩戴护目镜。

（2）在后面板上，将电源线插入220V电源插座处，并与插线板连接。

（3）在后面板上，接好USB连线、接好TTL连线。

2、开启电源

在后面板上，把220V供电开关拨到1位置，此时供电开关会亮起。

3、工作模式

1）TTL工作模式：支持连续、脉冲、单脉冲工作模式。如果不接TTL信号，则工作于连续模式下，接上TTL信号，可以使得激光器工作在脉冲、单脉冲工作模式。TTL为高电平，则点亮LD，否则关闭LD；TTL的电平要求：高电平3V-5V，低电平为0V。

2）硬件控制模式：在前面板上，拨动开关拨到Local的位置，插上开关钥匙，顺时针旋转钥匙90度，打开控制板电源，此时前面板的控制板指示灯亮起，如果指示灯没有亮起，请检查电源线是否可靠连接。顺时针旋转电位器，增大LD电流、LD的输出功率增大；逆时针旋转电位器，减小LD电流、减小LD的输出功率。

3）软件控制模式：在前面板上，拨动开关拨到Remote的位置；插上开关钥匙，顺时针旋转钥匙90度，打开控制板电源。利用USB接口进行软件控制，通讯波特率为9600b/s，8个数据位，1个停止位，无奇偶校验。

通讯协议详解：通讯格式如下：

1） 关LD

FF 1A 00 1A

功能：关闭激光。

2） 开LD

FF 1B 00 1B

功能：打开激光。

3）读取LD的开关状态

FF 3A 00 3A

功能：该命令用于外部读取LD是打开还是关闭。

4）返回LD的开关状态

FF 3B XX YY

功能：该命令紧接上一条命令，当本系统接收到上一条命令后，随即会返回这个命令，其中XX为返回的LD开关状态，XX为1、表示LD打开，XX为0、表示LD关闭。YY为功能字节和数据字节的校验和

5） 增大LD的电流

FF 4A 00 4A

功能：该命令用于增大LD电流。YY为功能字节和数据字节的校验和。

6）减小LD的电流

FF 4B 00 4B

功能：该命令用于减小LD电流。YY为功能字节和数据字节的校验和。

7）读取LD的电流大小

FF 3D 00 3D

功能：该命令用于外部读取LD电流大小。

8）返回LD的电流大小

FF ZZ XX YY

功能：该命令紧接上一条命令，当本系统接收到上一条命令后，随即会返回这个命令，其中ZZ是LD电流的高字节部分，XX为LD的电流的低字节部分，电流值以mA为单位，ZZ和XX组成的2个字节数据再乘以40，就是LD的电流值。YY为功能字节和数据字节的校验和。

9）读取LD的类型：即读取LD是980、808等类型

FF 5A 00 5A

功能：该命令用于外部读取LD的类型。

10）返回LD的开关状态

FF 5B XX YY

功能：该命令紧接上一条命令，当本系统接收到上一条命令后，随即会返回这个命令，其中XX为返回的LD种类。YY为功能字节和数据字节的校验和

4、关闭系统

前面板上，把开关钥匙 逆时针旋转90度，则激光器关闭。后面板上，220V供电开关拨到0，去掉220V的供电。

三、注意事项

1、 使用本公司产品前，请仔细阅读产品使用说明书的内容。

2、 请勿拆卸改装，可能会引起触电、火灾等事故。

3、 操作都应符合规定范围，否则系统可能会损坏。

4、 系统通电前，请确认光纤端面干净，可用无水酒精等专用清洗液将光纤端面清洁干净。

5、 激光发射前，请戴好激光防护眼镜等保护措施，不要靠近激光照射或者反射到的地方。

6、 本产品存放在水份、湿气、粉尘、强电磁场、腐蚀性气体或者有外来导电物质进入的环境中，可能会导致产品内部元件故障。

7、 使用前检查激光器外观是否有异常。

8、 检查电位器是否处在低功率状态，即电位器是否已经逆时针旋转到底，小功率启动性能可靠安全。

9、 光纤在保存和使用中不能有直折现象，且光纤不能承受大力拉扯，使用中请当心 光纤在对接中请关闭电源对接接口避免回光烧坏光纤。

10、              本激光器功率为可调节功率激光器，使用电位器时请轻缓平滑移动，请勿忽高勿低，易造成损坏。调节时请观测电流，正常连续使用时,电位器正时针调节为高功率输出，反之为低功率输出，调不动既为最大或是最小值。

四、保修

4.1一般保修

本公司对其生产的所有产品在合同约定的保修期内提供保修，并有权选择性地对保修期内任何在材料或技术上有问题的产品进行维修或替换。

4.2 保修限制

产品、部件在以下情况不在保修范围内：

（1）由非本公司人员人为篡改、打开、拆解、误装、改造所引起的产品或部件受损；

（2）因使用不当、疏忽或意外造成的损坏；

（3）因超出产品技术要求范围外使用造成的损坏；

（4）因不正确安装或错误操作所造成的损坏。

在保修范围内，买方必须在发现故障的30日内进行反馈。本公司没有授予任何的第三方进行产品或部件的维修。
